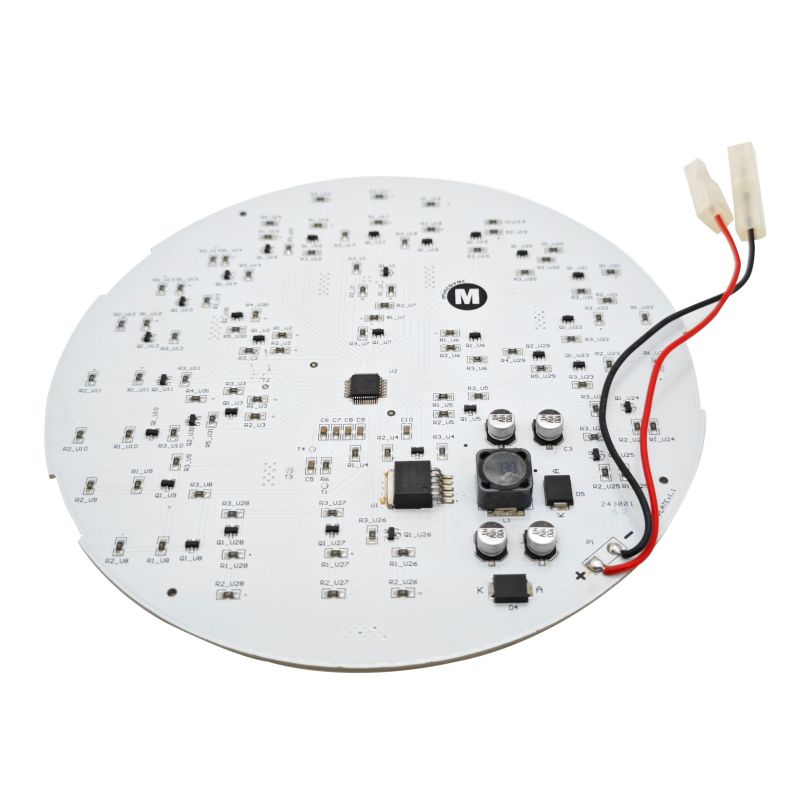

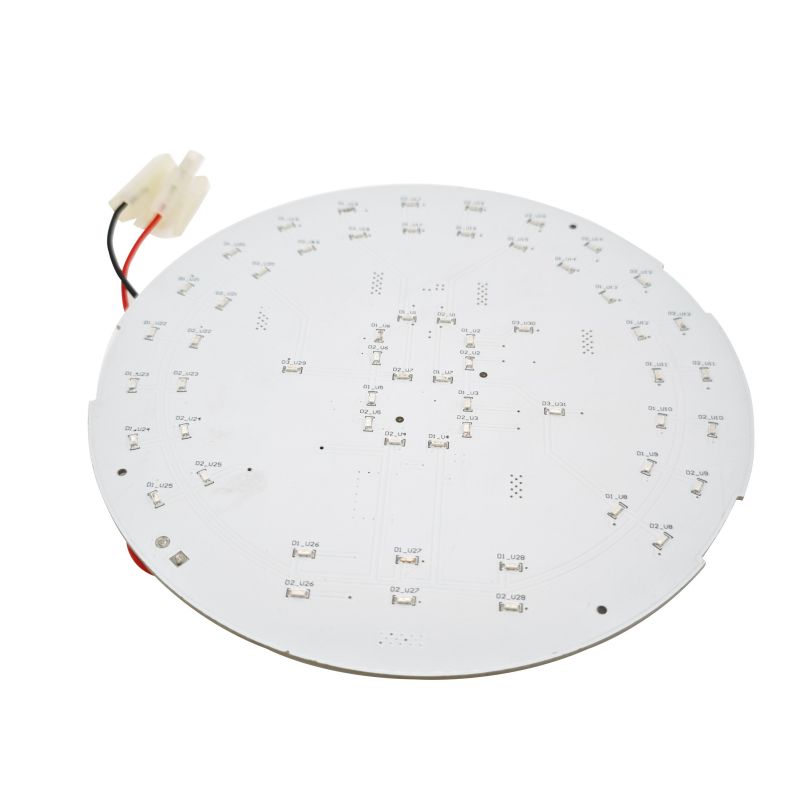

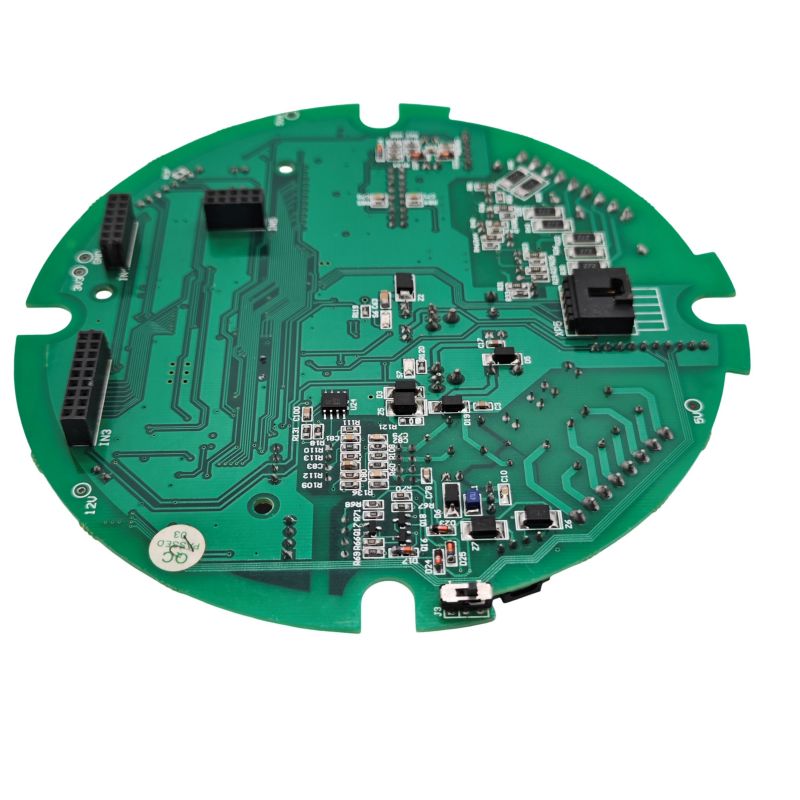

Kako narediti zanesljivo luč za sajenje PCBA
Svetila za sajenje (hortikulturne LED svetilke) delujejo v zahtevnih pogojih: neprekinjeno dnevno delovanje 12-16 ur, okolja z visoko vlažnostjo (60-90 % RH) in znatna toplotna obremenitev. PCBA je hrbtenica celotne naprave --- okvara tukaj pomeni izgubo pridelka in izgubljeno energijo.
Z 20-letnimi izkušnjami na področju močnostne elektronike in proizvodnje tiskanih vezij v industrijskih in kmetijskih sektorjih sem analiziral na stotine okvar svetlobnega polja. Ta priročnik zajema izbiro materiala, toplotno upravljanje, načrtovanje spektra in dokazane parametre zanesljivosti za lahke PCBA za sajenje.
Kaj mora narediti luč za sajenje PCBA
Svetilka za sajenje PCBA podpira fotosintezo rastlin z umetno svetlobo. V nasprotju s standardno razsvetljavo mora hortikulturni PCBA zagotavljati posebne valovne dolžine (rdeča za cvetenje, modra za vegetativno rast), medtem ko upravlja neprekinjeno delovanje z visoko močjo.
Bistvene funkcije PCBA svetilke za sajenje:
- Spektralni izhodni nadzor:Poganja LED čipe na natančnih valovnih dolžinah (660nm rdeča, 450nm modra) z odstopanjem ≤±5nm
- Toplotno odvajanje:Odstranjuje toploto iz spojišč LED, da prepreči prezgodnjo amortizacijo lumena
- Regulacija moči:Pretvori AC vhod (85–265 V) ali DC vhod (12–52 V) v stabilen konstanten tok za nize LED
- Varstvo okolja:Odporen na vlago v rastlinjaku in temperaturna nihanja
Ključna razlika od standardnega LED PCBA:PCBA za svetilke za sajenje zahtevajo večjo gostoto moči (40 W do 200 W+ na ploščo) in posebno nastavitev spektra za različne vrste posevkov.
Osnovne tehnične specifikacije
Spektralne zahteve glede na stopnjo rasti
Stopnja rasti Prevladujoča valovna dolžina Tipično rdeče:modro razmerje Uporaba Vegetativno (listi/stebla) 450 nm (modra) 3:1 do 4:1 Solata, zelišča, listnato zelenje Cvetenje / plodnost 660 nm (rdeča) 5:1 do 9:1 Paradižnik, paprika, konoplja Polno Spekter 400-700 nm + bela Spremenljiva Dodatna osvetlitev rastlinjaka
Temelji na trenutnih vrtnarskih standardih LED in specifikacijah proizvajalca.
Električne in napajalne specifikacije
Parameter Nizka moč (dom/DIY) Srednja moč (komercialna) Visoka moč (navpična kmetija) Skupna moč 10W-40W40W-120W120W-300W+vhodna napetost12V-24V DC45-52V DC48V DC ali AC 85-265VLED Tok na Kanal 350mA-700mA700mA-1500mA1500mA-2800mOdklon toka±5%±2%±1%Učinkovitost pretvorbe moči>85%>90%>93%
Razponi moči izhajajo iz komercialnih specifikacij PCBA luči za sajenje.
Fizične in toplotne specifikacije
ParameterFR4 Standard Aluminij MCPCBCaker MCPCBToplotna prevodnost 0,3-0,5 W/m·K1-9 W/m·K200-400 W/m·KBaker Teža1 oz1-2 oz2-3 oz Število plasti 2-4 plasti 1-2 plasti 1-2 plasti Najvišja delovna temperatura 130°C (Tg)60°C površina70°C površina Tipična uporaba Nizka moč (<30 W) Večina komercialnih luči Ekstremno visoka moč
Temelji na proizvodnih standardih PCB za uporabo v vrtnarstvu.
Izbira materiala PCB: ključnega pomena za zanesljivost
Izbira materiala PCB neposredno določa življenjsko dobo in učinkovitost rastlinske svetlobe.
Aluminij MCPCB (najpogostejši za luči za sajenje)
Aluminijasti MCPCB predstavljajo več kot 80 % komercialnih lahkih PCBA za sajenje. Ponujajo najboljše razmerje med toplotno zmogljivostjo in ceno.
ParameterStandardni aluminij Visokozmogljivi aluminijToplotna prevodnost1-3 W/m·K5-9 W/m·KDebelina dielektrične plasti50-100µm75-150µm Prebojna napetost2-3 kV3-5 kVCena na m² (razsuto)~30$~50$
Kdaj izbrati aluminij:Večina komercialnih svetilk za sajenje od 40 W do 200 W. 1–3 W/m·K aluminijasto tiskano vezje zadostuje za standardne gostote LED.
FR4 (stroškovno občutljiva ali nizka poraba)
PCBA svetilke FR4 so primerne le za:
- Napeljave z nizko porabo energije pod 30 W
- Izvedbe z zunanjimi hladilniki
- Kratkotrajne ali hobi aplikacije
Omejitev:FR4 ne more učinkovito odvajati toplote. Temperature spoja LED se dvignejo za 15–25 °C višje od enakovrednih aluminijastih modelov MCPCB.
Keramični PCBA (vrhunska / visoka zanesljivost)
Keramični substrati (aluminijev oksid ali aluminijev nitrid) v celoti odstranijo dielektrično plast in dosežejo toplotno prevodnost 20-200+ W/m·K.
Najboljše za:Izjemno visoka gostota moči (>3 W/cm²) ali aplikacije, ki zahtevajo absolutno zanesljivost.
Toplotno upravljanje za neprekinjeno delovanje
Luči za sajenje delujejo 12-16 ur na dan, 365 dni na leto. Toplotno upravljanje je dejavnik zanesljivosti #1.
Optimizacija toplotne poti
Osnovno pravilo:Za vsakih 10 °C znižanja temperature spoja LED se življenjska doba podvoji.
Oblikovni element Zahteva Metoda preverjanja Toplotne odprtine pod LED blazinicami Najmanj 9 odprtin (0,3 mm premera) na pregled z LED X-žarki Preko polnjenja Napolnjeno in zaprto z bakrom ali epoksidom Prečni prerez Bakrena površina za širjenje toplote 300–500 mm² na visoko zmogljivo LED PCB pregled postavitve Pokritost spajkanja na toplotni ploščici 80–90 % pokritosti (ni velike) praznine) Rentgensko slikanje, praznina <25 % Temperatura površine (pri polni obremenitvi) Pod 60 °C (območje LED blazinice) Toplotno slikanje
Material toplotnega vmesnika (TIM)
Med MCPCB in hladilnikom vpenjalne naprave:
- Potreben TIM:Silikonska ali keramična termalna podloga (najmanj 3 W/m·K)
- Debelina:0,5 mm do 1,5 mm
- Stiskanje:20-30 % za odpravo zračnih rež
Bakrena utež za tokovne sledi
Tok na sled Najmanjša teža bakra Priporočena teža bakra <500mA1 oz1 oz500mA-1,5A1 oz2 oz1,5A-3A2 oz2 oz z odprtino za spajkanje 3A+2 oz z vzporednimi sledmi3 oz
Temelji na trenutnih standardih zmogljivosti IPC-2221 za hortikulturno razsvetljavo.
Oblikovanje spektra in nadzor valovne dolžine
Rastline potrebujejo posebne svetlobne spektre za različne faze rasti. PCBA mora te valovne dolžine oddajati z natančnostjo.
Standardne valovne dolžine za luči za sajenje
Valovna dolžinaBarvna funkcija LED tip čipa 450-460 nm Kraljevsko modra Vegetativna rast, absorpcija klorofila modra LED 660-665 nm temno rdeča cvetenje, plodovanje, fotomorfogeneza rdeča LED 730-740 nm daleč rdeča Emersonov učinek, začetek cvetenja daleč rdeča LED 3000K-5000K bela polna spekter, vizualno udobjeBela LED
Priporočila za razmerje rdeče:modro
Vrsta rastline Priporočeno razmerje med rdečo in modro Opombe Zelenjava (solata, špinača) 3:1 do 4:1 Bolj modra za kompaktno rast Sadne rastline (paradižnik, paprika) 5:1 do 9:1 Večja rdeča za razvoj cvetov/sadejev Zelišča (bazilika, koriander) 4:1 do 6:1 Uravnotežen spekter Konoplja s polnim ciklom 4:1 (zelenjava) do 8:1 (roža) Zaželen nastavljiv spekter
Temelji na vrtnarskih smernicah za oblikovanje LED iz industrijskih virov.
Nadzor toka za stabilnost valovne dolžine
Valovna dolžina LED se spreminja s spremembo toka. Za ohranitev spektralne natančnosti:
- Največje odstopanje toka:±2 % na vseh nizih LED
- Priporočeno odstopanje:±1 % za premium modele
- Metoda merjenja:Merilnik padca napetosti serijskega upora ali inline toka
Topologija gonilnika in načrtovanje vezij
Konstantni tok v primerjavi s konstantno napetostjo
PCBA potrebujejo svetlobo za sajenjepogon s konstantnim tokomza vsak niz LED za vzdrževanje stabilne valovne dolžine in preprečevanje toplotnega uhajanja.
Topologija Najboljša za Prednosti Slabosti Linearni konstantni tok Nizka moč (<30 W) Preprost, nizek EMII Učinkovit pri padcu visoke napetosti Buck pretvornik Srednja moč (30-100 W), Vin > Vf Učinkovit (90-95 %) Zahteva induktor, preklopni šum Povečevalni pretvornik LED nizi z Vf > VinStep-up zmogljivostjo Večje število komponent Večkanalna konstanta tok Visoka moč (>100 W), nastavljiv spekter Individualni nadzor kanala, visoka učinkovitost Kompleksno, višji stroški
Potrebna so zaščitna vezja
Vrsta zaščiteKomponentaSpecifikacijaObrnjena polarnostSchottkyjeva dioda ali P-FETBblokira negativno napetost na vhodu PrenapetostTVS dioda Objemka pri 1,2-kratnem največjem vhodu Prekomerni tok (na kanal) PTC varovalka ali senzorski upor + izklop Izklop pri 1,3-kratnem nazivnem toku ESD zaščitaZener diode na vhodih±8kV najmanj
Varstvo okolja za prostore za gojenje
Luči za sajenje delujejo v okoljih z visoko vlažnostjo (60–90 % RH). Za zanesljivo delovanje je obvezna zaščita pred vlago.
Zahteve glede konformnega premaza
Vrsta prevleke Najboljša za Metoda nanosa Možnost ponovne obdelave Akril (AR) Splošno hortikulturno Razpršilo ali namakanje Enostavno Silikon (SR) Ekstremna vlažnost, prilagodljiv PC BSelektivno razprševanje TežkoUretan (UR) Izpostavljenost slani vodi ali kemikalijam Razpršilo Zelo težko
Najmanjša debelina nanosa:0,03 mm (1,2 mila)
Kontrolni seznam za zaščito pred vlago
- Konformni premaznad vsemi spajkami in izpostavljenim bakrom
- Lončenjeza priključke in visokonapetostna območja (izbirno za ekstremna okolja)
- Zatesnjeni priključki(Najmanj IP65 za zunanje rastlinjake ali rastlinjake z visoko vlažnostjo)
- ENIG površinska obdelava(preprečuje korozijo bakra; HASL ni priporočljiv)
Omejitve delovnega okolja
Parameter Notranja rast Rastlinjak Na prostem Območje vlažnosti40-70% RH60-90% RH10-100% RHTemperaturno območje15-30°C-5 do 40°C-20 do 50°CMinimalna ocena IPIP20 (notranje suho)IP44 (brizganje)IP65 (odporno na vremenske vplive)
Pravila postavitve PCBA luči za sajenje
1. pravilo: Ločite napajanje in signal
- Vhodni del AC/DC naj bo izoliran od sledi pogona LED
- Najmanjša plazilna razdalja: 3 mm med visokonapetostnimi in nizkonapetostnimi območji
2. pravilo: Skrajšajte visokotokovne zanke
- Gonilnike LED postavite čim bližje priključkom LED
- Zmanjšajte območje zanke, da zmanjšate EMI
Pravilo 3: Zasnova toplotne blazinice za LED
- Vsaka toplotna ploščica LED zahteva najmanj 9 termičnih prehodov (0,3 mm)
- Odprtine morajo biti napolnjene in zaprte za spajkanje
Pravilo 4: Nalivanje bakra za zemljo
- Uporabite trdno ozemljitveno ravnino na sloju 2 (za dvoslojni MCPCB je ozemljitev kovinsko jedro)
- Za modele FR4: namenski temeljni sloj z minimalnimi razcepi
5. pravilo: verižna porazdelitev moči
- Za dolge linearne svetilke za sajenje PCBA (do 1500 mm) napeljite napajalne sledi kot osrednje vodilo
- Vsak segment LED napajajte z vodila, ne s konca prejšnjega segmenta
Zahteve za proizvodnjo in montažo
Specifikacije sklopa SMT za PCBA svetilke za sajenje
Parameter Zahteva Verifikacija Spajkalna pasta Brez svinca (SAC305 ali podobno) Skladnost z RoHS
Preizkušanje kakovosti za rastlinsko svetlobo PCBA
Preizkusna metoda Kriteriji za uspešnost/neuspeh Preizkus v vezju (ICT) Avtomatizirana napeljava sonde Prisotne vse komponente, pravilne vrednosti Preverjanje polarnosti LED Način diode ali vizualni pregled 100 % pravilna orientacija Toplotno slikanje pri polni obremenitvi IR kamera po 1 uri delovanja Brez vroče točke >70 °C (LED blazinice <60 °C cilj) Spektralno preverjanje Spektrometer (ločljivost 0,1 nm) Valovna dolžina odstopanje ≤±5 nm od spec. Preizkus izgorevanja 24-48 ur pri polni moči, sobno okolje Brez okvare LED, brez utripanja
Za komercialno proizvodnjo lahkih PCBA za sajenje se priporoča 100-odstotno testiranje teh parametrov:
- Preverjanje polarnosti LED(avtomatski optični pregled)
- Kakovost spajkalnega spoja(AOI na vseh napajalnih komponentah)
- Odprto/kratko testiranje(leteča sonda ali postelja iz žebljev)
- Toplotna validacija(osnova vzorca, 10 % proizvodnje)
Pogosta vprašanja o PCBA luči za sajenje
V1: Kateri je najboljši PCB material za visoko zmogljivo (200 W+) luč za sajenje, ki deluje 18 ur na dan?
A:Za neprekinjeno delovanje visoke moči,aluminijast MCPCB z minimalno toplotno prevodnostjo 3 W/m·Kje standardna izbira. Tukaj je matrika odločitev, ki temelji na podatkih iz dejanskega polja:
Raven moči Priporočeni materialToplotna prevodnost Pričakovana življenjska doba40W-100WStandardni aluminij MCPCB (1-2 W/m·K)1-2 W/m·K30.000-50.000 ur100W-200W Visokozmogljiv aluminij (3-5 W/m·K)3-5 W/m·K50.000-70.000 ur 200W-300W+Premium aluminij (5-9 W/m·K) ali bakreno jedro5-9+ W/m·K70.000-100.000 ur
Zakaj aluminij namesto FR4 za visoko moč:Svetilka z močjo 200 W proizvaja znatno toploto. FR4 ima toplotno prevodnost samo 0,3-0,5 W/m·K in deluje kot izolator. Temperatura spoja LED bo v nekaj minutah presegla 100 °C, kar bo povzročilo hitro zmanjšanje vrednosti lumena (30-50 % izgube v 6 mesecih).
Keramična alternativa PCBA:Za izjemno zanesljivost ali kadar je velikost tiskanega vezja zelo omejena (visoka gostota moči >3 W/cm²), keramični substrati (aluminijev oksid ali aluminijev nitrid) v celoti odstranijo dielektrično plast in dosežejo 20–200+ W/m·K. Vendar pa je cena 3-5x višja od aluminijastih MCPCB.
Spodnja črta za večino komercialnih pridelovalcev:Visokozmogljiv aluminijast MCPCB (5 W/m·K) zagotavlja najboljše razmerje med ceno in zanesljivostjo za 200 W+ napeljave.
V2: Kako izračunam zahtevano težo bakra za svojo luč za sajenje PCBA, da preprečim pregrevanje sledi?
A:Uporabite formulo IPC-2221 s temi smernicami za hortikulturo. Pregrevanje sledi je pogost način okvare pri visokozmogljivih lučeh za sajenje.
1. korak – določite največji tok na sled:
Za običajno 100 W svetilko za sajenje pri 48 V: tok = 100 W / 48 V = 2,08 A na niz
2. korak – izberite dovoljeno povišanje temperature (ΔT):
- Dvig 10°C:Konzervativno za 50.000+ ur življenjske dobe (priporočeno za komercialne namene)
- Dvig 20°C:Sprejemljivo za potrošniško kakovost
- Dvig 30°C:Visoko tveganje --- sled bo sčasoma oslabila spajkalne spoje
3. korak - Izberite težo bakra glede na tok:
Trenutno 1 oz Zahtevana širina bakra (ΔT=20°C)2 oz Zahtevana širina bakra (ΔT=20°C) Priporočilo1A30 mil (0,76 mm)15 mil (0,38 mm)1 oz sprejemljivo2A70 mil (1,78 mm)35 mil (0,89 mm)2 oz prednostno3A120 mil (3,05 mm) 60 milov (1,52 mm) 2 oz najmanj 5A220 milov (5,59 mm) 110 milov (2,79 mm) 3 oz priporočeno
4. korak – Izračunajte s poenostavljeno formulo (za zunanje sledi, 2 oz bakra):
Širina (mili) = Tok (A) × 35 (za ΔT=20 °C)
Primer za 2,08A: 2,08 × 35 = najmanjša širina 73 mil (1,85 mm)
Dodajanje 20 % varnostne rezerve:73 × 1,2 = 88 milov (2,23 mm)
Strokovno priporočilo za sajenje svetlobe PCBA:
- Uporabite najmanj 2 oz bakraza vse sledi, ki prenašajo >1A
- Uporabite 3 oz bakraza sledi, ki prenašajo >3A ali ko je prostor na plošči omejen
- Dodajte odprtino za spajkalno maskona visokotokovnih sledovih --- dodatna spajka poveča tokovno zmogljivost za 20-40 %
Način preverjanja:Po sestavi prototipa izmerite temperaturo sledi z infrardečo kamero pri polni obremenitvi. Če katera koli sled preseže 70 °C, povečajte težo bakra ali razširite sled.
V3: Kaj povzroča neenakomerno svetlobno moč ali utripanje v PCBA luči za sajenje in kako to odpravim?
A:Neenakomerna svetlobna moč in utripanje sta običajno posledicaneusklajenost toka med vzporednimi nizi LEDoznezadostna skupna kapacitivnost. Tukaj je diagnostično zaporedje:
Glavni vzrok 1 – trenutno neujemanje v vzporednih nizih (najpogostejše):
Ko je več nizov LED vzporedno priključenih na en gonilnik s konstantnim tokom, majhne razlike v napetosti naprej (Vf) povzročijo, da en niz porabi več toka kot drugi. Najbolj vroča vrvica potegne največ toka, se dodatno segreje (Vf pada s temperaturo) in potegne še več toka --- termični beg.
rešitev:
- Uporabite aločen gonilnik s konstantnim tokom na niz(primerno za visoko moč)
- Ali pa dodajteizravnalni upori(0,5-2Ω) zaporedno z vsako vrvico za izenačitev toka
- Moč upora: P = I² × R (npr. 1A² × 1Ω = 1W upor)
Glavni vzrok 2 - nezadostna skupna kapacitivnost na izhodu gonilnika:
Zatemnitev s širinsko modulacijo (PWM) povzroči vidno utripanje, če je izhodna kapacitivnost premajhna. Tok LED narašča in pada z vsakim ciklom PWM.
Frekvenca PWM Minimalna skupna kapacitivnost Vidnost utripanja 100-200 Hz 1000 µF+Vidno večini ljudi 500-1000 Hz470 µFUtripanje, ki ga je mogoče zaznati pri približno 1000-4000 Hz100 µF Na splošno brez utripanja>4000 Hz Ni potrebno Ni vidnega utripanja
Popravek:Dodajte elektrolitski kondenzator 100–470 µF čez izhod LED in 10 µF keramični kondenzator za visokofrekvenčno filtriranje.
Temeljni vzrok 3 - slabi spajkalni spoji na povezavah LED:
Razpokan ali hladen spajkalni spoj na ploščici LED ustvarja prekinjeno povezavo. LED lahko utripa, zatemni ali popolnoma odpove, ko se plošča segreva in ohlaja.
Metoda odkrivanja:
- Med prižgano lučjo nežno potrkajte po vsaki LED s plastičnim orodjem
- Če pride do utripanja, ponovno prelijte spajkalni spoj
- Za SMT LED diode pod povečavo preglejte, ali so razpoke okoli ploščice
Glavni vzrok 4 - Neustrezna širina sledi, ki povzroča padec napetosti:
Dolge, ozke sledi na strunah visoke moči povzročajo padec napetosti. LED diode na skrajnem koncu sledi prejemajo manj toka kot tiste blizu gonilnika.
Popravek:
- Izračunajte padec napetosti: V_drop = I × R_trace
- Za niz 2 A na 100 mil (2,54 mm) 1 oz sledi nad 24 palci: R ≈ 0,24 Ω, V_drop ≈ 0,48 V
- To je lahko sprejemljivo. Za V_drop >0,5 V povečajte širino sledi ali uporabite 2 oz bakra
Hitra potrditev:Izmerite napetost na prvi LED in zadnji LED v vsakem nizu. Če razlika presega 0,3 V, nadgradite zasnovo sledi.
Kontrolni seznam proizvodnega testiranja za rastlinsko svetlobo PCBA
Preden odobrite sadilno luč PCBA za množično proizvodnjo, preverite teh pet testov:
| Test | Metoda | Merila za uspešno/neuspešno oceno |
|---|---|---|
| Spektralni izhod | Integracijska krogla ali spektrometer | Odstopanje valovne dolžine ≤±5nm od cilja |
| Toplotna zmogljivost | IR kamera po 1 uri pri polni obremenitvi | Ni točke >70 °C; LED ploščice <60°C |
| Trenutno stanje | Izmeri tok v vsakem vzporednem nizu | Odstopanje med nizi <5% |
| Odpornost na vlago | 85 % RH pri 40 °C 48 ur, vklopljen | Brez korozije, brez utripanja, brez napak |
| Preverjanje življenjske dobe (pospešeno) | 85°C/85% RH, 1000 ur (THB test) | Amortizacija lumna <10 % |
Za komercialna naročila:Zahtevajte dokumentacijo PPAP (Production Part Approval Process), vključno s poročili o termičnih slikah in podatki o spektralnem preverjanju.
Povzetek: Kontrolni seznam PCBA za zanesljivo svetilko za sajenje
Oblikovalski element Zahteva Material PCB Aluminij MCPCB (1-9 W/m·K) za večino; FR4 samo za nizko moč (<30 W) Teža bakra najmanj 2 oz za sledi moči; 1 oz za signal Toplotno upravljanje9+ toplotnih prehodov na LED; TIM med PCBA in hladilnikom; površinska temperatura <60°CSpectrum controlRed (660nm), Blue (450nm); razmerje glede na pridelek; tokovno odstopanje <±2% Topologija gonilnika Konstanten tok na niz; ločeni pogonski kanali za uravnavanje spektra Zaščita pred vlago Konformni premaz (akril ali silikon); površinska obdelava ENIG; zaprti konektorji Tokovno uravnoteženje Ločeni gonilniki ali izravnalni upori za vzporedne nize Certifikati RoHS, UL (za komercialne napeljave) Testiranje Spektralno, toplotno, tokovno ravnovesje, odpornost na vlago, THB pospešeno staranje
Zanesljiva luč za sajenje PCBA združuje pravilno upravljanje toplote (aluminij MCPCB, 2+ oz bakra, toplotne odprtine), natančen nadzor spektra (pogon s konstantnim tokom, odstopanje valovne dolžine ≤±5 nm) in zaščito okolja (konformna prevleka, zatesnjeni priključki). Najpogostejše okvare na terenu --- neenakomerna svetlobna moč, utripanje in prezgodnja okvara LED --- sledijo neustrezni toplotni zasnovi ali tokovnemu neskladju med vzporednimi nizi. Dajte prednost 2 oz bakra, ločite gonilnike s konstantnim tokom na kanal in preizkusite toplotno validacijo, da dosežete 50.000+ ur delovanja v okoljih komercialnega gojenja.
