Z 20 leti v proizvodnji elektronike in SEO sem revidiral na stotine sklopov izstopnih znakov. Ta priročnik zajema tehnične specifikacije, standarde skladnosti in metrike delovanja v resničnem svetu, ki jih upravitelji objektov in specifikacije dejansko iščejo.
Po čem se izstopni znak PCBA razlikuje?
V nasprotju s standardnimi svetlobnimi tablami mora izhodni znak PCBA upravljati tri sočasne funkcije:
- Dvojne poti napajanja:Omrežni vhod za izmenični tok (120 V ali 277 V) in vezje za polnjenje rezervne baterije.
- Preklop v sili:Samodejni preklop na DC baterijo v 0,1 sekunde po izpadu napajanja.
- Upravljanje niza LED:Nadzor konstantnega toka za 6 do 36 rdečih ali zelenih LED.
Ker gradbeni predpisi zahtevajo 90 minut osvetlitve med izpadi električne energije, mora zasnova PCBA dati prednost nizkemu mirujočemu toku in zanesljivemu polnjenju baterije.
Osnovne tehnične specifikacije
Vsi spodaj navedeni parametri izpolnjujejo ali presegajo standarde UL 924 in NFPA 101. Certifikate vedno preverite pri svojem dobavitelju.
Vhodna in izhodna moč
ParameterStandardna vrednostSkladnostVhodna napetost (AC)120V / 277V / 347V (50-60Hz)UL 924Napetost v sili 6V do 12V DC (NiCd ali LiFePO4 baterija)NFPA 101Skupna izhodna moč2W do 8W (odvisno od števila LED)Energy StarPower Factor (AC) način)≥0,90 pri polni obremenitvi IEC 61000-3-2Učinkovitost>82 % (pretvorba AC-DC) Standardi DOE 2021
Specifikacije polnjenja baterije
ParameterValueNotesNapetost polnjenja (NiCd)7,2V do 8,4V (za 6V nominalni paket)Planilni tok s temperaturno kompenzacijo 50mA do 200mA (konstantni tok)Preprečuje pregrevanje Vrsta baterije Podpora NiCd, NiMH, LiFePO4Samodejno zaznavanje na vrhunskem PCBA Čas ponovnega polnjenja24 ur (100% zmogljivost)Ustreza Zahteva UL Nizka poraba baterije 5,4 V ±0,2 V Preprečuje globoko praznjenje
Okoljski in fizični
ParameterOcena Delovna temperatura0 °C do +50 °C (notranja) / -10 °C do +55 °C (vlažna lokacija) Temperatura shranjevanja -20 °C do +60 °CPCB Osnovni materialFR4 (Tg 130 °C najmanj) ali CEM-1 za znižane različice Debelina bakra1 oz. do 2 oz. (primarne napajalne sledi zahtevajo 2 oz.) Ocena vnetljivosti UL 94V-0 (označeno na plošči)

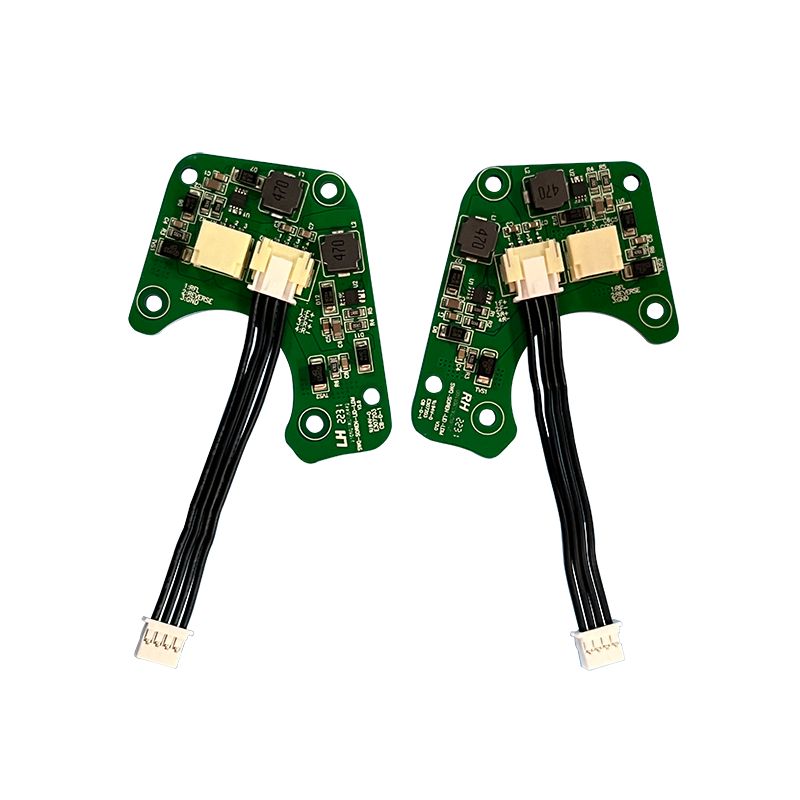

Ključne konstrukcijske značilnosti PCBA, skladnega z UL 924
Skladen s kodoIzhod Sign PCBAni neobvezna. Tukaj preverjajo inšpektorji.
1. Samodejni prevoz v sili
- Čas prenosa:Plošča mora preklopiti z AC na baterijo v manj kot 0,1 sekunde. Kakršna koli zamuda, ki je vidna človeškemu očesu, ne uspe pregledati.
- Testno vezje:Integrirane preskusne točke s pritiskom na gumb morajo simulirati izpad električne energije brez odklopa izmeničnega omrežja. To je obvezna lastnost UL 924.
2. Sistem za upravljanje baterije (BMS)
- Zaščita pred preobremenitvijo:PCBA mora prenehati s polnjenjem, ko napetost baterije doseže 8,4 V (za pakete NiCd 6 V).
- Zaščita pred obratno polariteto:Diode na baterijskem vhodu preprečujejo poškodbe, če inštalater priključi baterijo narobe. To je glavni vzrok napak na terenu.

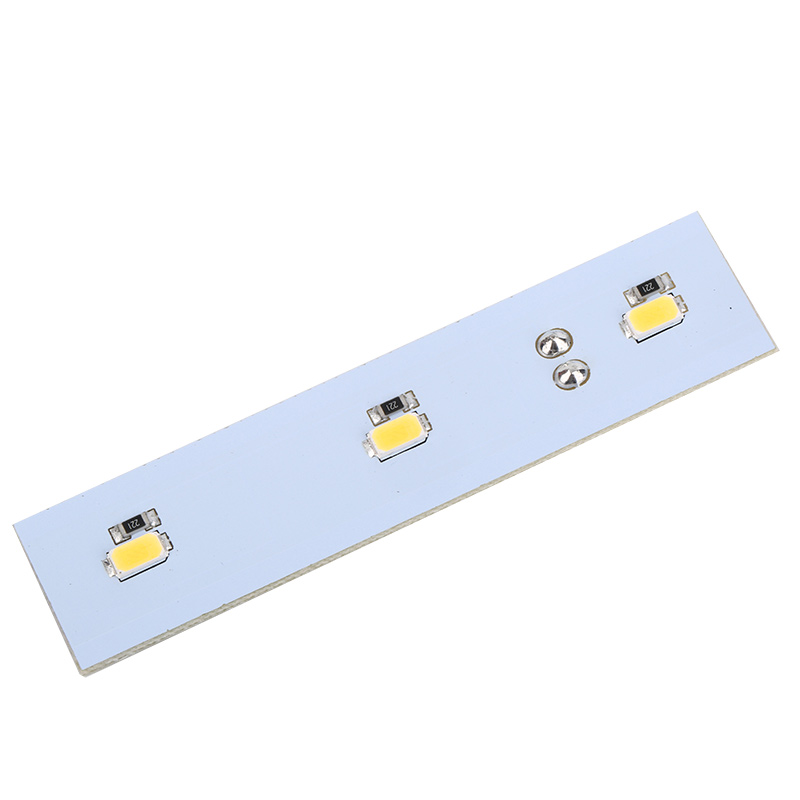

3. Prilagodljivost konfiguracije LED
Večina plošč PCBA z znaki za izhod podpira več ureditev LED:
- Serija 6 LED:Standard za ekstrudirane znake iz aluminija (rdeče ali zelene).
- 12-LED vzporedno + serija:Običajno za dvostranske napise (na hodniku ali stropu).
- 18 do 36 nizov LED:Uporablja se za izstopne znake z visokim lumnom (100+ kandel).

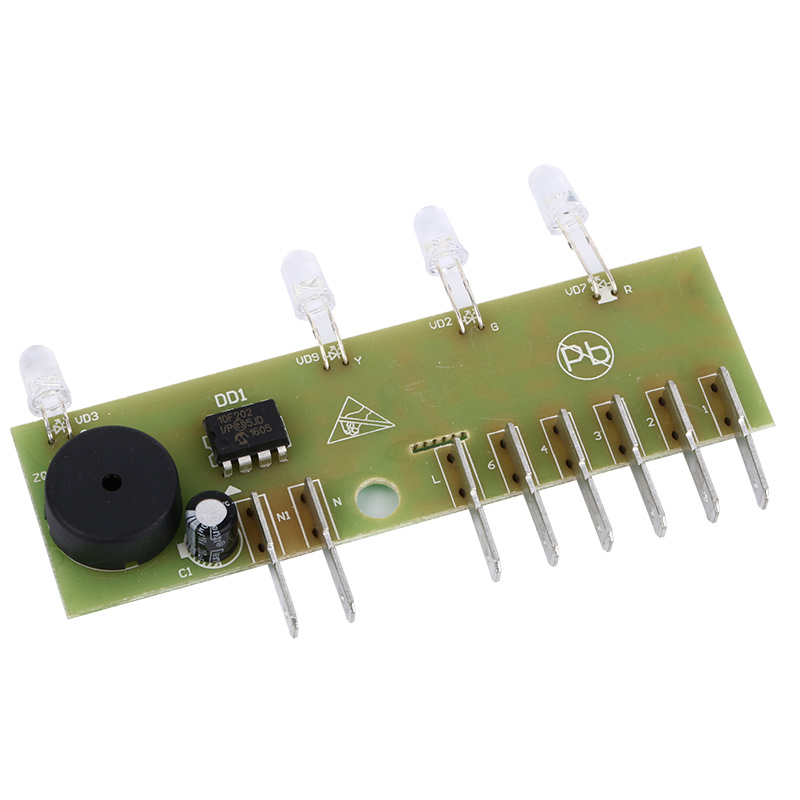

4. Samodiagnostika (napredne enote)
Premium PCBA vključujejo mikrokrmilnik, ki:
- Beleži kapaciteto baterije vsakih 30 dni.
- Utripa rdeče/zelena lučka statusa, ki označuje stanje baterije.
- Sporoči zvočni alarm (opcijsko), ko baterija pade pod 80 % nazivne zmogljivosti.
Certifikati, ki jih morate preveriti
Preden naročite katero koliIzhod Sign PCBA, zahtevajte te tri dokumente:
Certifikacija Pristojnost Kaj preverja UL 924ZDA Oprema za zasilno razsvetljavo in napajanjeNFPA 101 (Life Safety Code)ZDA Trajanje osvetlitve (90 min) in čas prenosaCSA C22.2 št.
Opozorilo:PCBA brez vidne oznake UL na plasti sitotiska je skoraj zagotovo necertificiran. Terenski inšpektorji lahko zaradi tega razgradijo celotno zgradbo.
Kazalniki kakovosti izdelave
Pri ocenjevanju dobaviteljev uporabite ta kontrolni seznamIzhod Sign PCBA.
- Registracija spajkalne maske:Neusklajenost ne sme presegati 0,005 palca. Izpostavljeni baker na visokonapetostnih trakovih predstavlja nevarnost električnega udara.
- Čitljivost sitotiska:Vse oznake komponent (R1, C2, IC1), oznake polarnosti in številke datotek UL morajo biti po sestavljanju jasno berljive.
- Komponente skozi luknjo:Baterijski konektorji in preskusna stikala morajo biti valovito spajkani, ne ročno, da preprečite hladne spoje.
- Konformni premaz (izbirno):Za vlažne lokacije (stranišča, zunanji pokriti izhodi) PCBA potrebuje konformno prevleko iz akrila ali uretana. Poiščite mat ali sijajni zaključek na vseh komponentah.
Pogosta vprašanja o izstopnem podpisu PCBA
Spodaj so tri tehnična vprašanja, ki jih pogosto prejemam od inženirjev objektov in strokovnjakov za nabavo.
V1: Ali lahko za znak za izstop uporabim standardni gonilnik LED PCBA namesto namenskega PCBA za znak za izstop?
A:Ne, in tukaj je, zakaj je to nevarno. Standardnemu gonilniku LED PCBA manjkajo tri kritična vezja:
1. Preklapljanje rezervne baterije:Standardni gonilniki ne zaznajo izgube izmeničnega toka. Vaš znak za izhod bi med izpadom takoj zatemnil, kar bi kršilo NFPA 101, ki zahteva 90 minut osvetlitve.
2. Nizkonapetostni odklop:Brez tega bo PCBA še naprej praznil baterijo pod 5 V in trajno uničil celice NiCd ali LiFePO4 v treh ciklih.
3. Vmesnik testnega gumba:Gradbeni inšpektorji zahtevajo funkcijo ročnega testiranja. Standardni gonilniki ne vključujejo te signalne poti.
Spodnja črta:Kupite UL 924 na seznamuIzhod Sign PCBAsamo. Prihranek 5 USD na generični plošči bo stal na tisoče zaradi neuspelih pregledov.
V2: Moj izstopni znak PCBA se segreje. Svetleče diode zatemnijo po 30 minutah na bateriji. Kaj ni uspelo?
A:Imate težavo z degradacijo baterije, ne težave z LED. Tukaj je diagnostično zaporedje:
1. Preverite polnilno napetost:Pri priključenem izmeničnem toku izmerite priključke baterije. Videti bi morali 7,2 V do 8,4 V (za paket NiCd 6 V). Če je napetost pod 6,5 V, je polnilno vezje na PCBA okvarjeno.
2. Testna zmogljivost baterije:Odklopite baterijo in jo napolnite z uporom, ki črpa 200 mA. Zdrav 6V NiCd paket mora ostati nad 5,4V vsaj 90 minut.
3. Preverite korozijo:NiCd baterije puščajo kalijev hidroksid po 3-5 letih. Ta bel kristalinični ostanek požre sledi bakra na PCBA. Če kje vidite bel prah, takoj zamenjajte baterijo in PCBA.
Pogost popravek:Zamenjajte baterijo vsaka 4 leta, tudi če znak deluje. To preprečuje skrito izgubo zmogljivosti.
V3: Kako preverim, ali je serija 500 plošč PCBA z izhodnimi znaki skladna z UL, ne da bi testirala vsako?
A:Zanašate se na tri ravni preverjanja:
1. Storitev spremljanja UL (FUS):Vsak originalni PCBA s seznama UL prihaja iz tovarne, ki omogoča nenapovedane revizije UL. Oznaka UL na plošči mora vsebovati številko datoteke (npr. UL E123456). Poiščite to številko v bazi podatkov Product iQ UL. Če se ne pojavi, je znak ponarejen.
2. Ujemanje datumske kode:PCBA sitotisk mora imeti kodo datuma (oblika YYWW). Zagotovite, da se ta datumska koda ujema z obdobjem izdelave certifikacijskega poročila UL. Deske, izdelane zunaj tega okna, niso pokrite.
3. Naključno destruktivno testiranje:Za vsakih 500 enot žrtvujte 2 deski. Odprite jih in preglejte:
- Pravilna vrednost varovalke (npr. 250 V 3 A počasi pregoreva).
- Ustrezna izolacija transformatorja (najmanjša razdalja 0,125 palca med primarnim in sekundarnim naponom).
- Brez neodobrenih zamenjav komponent (npr. kondenzatorji 85 °C namesto 105 °C).
Profesionalni nasvet:Pred plačilom velikih naročil od svojega dobavitelja zahtevajte "obvestilo o avtorizaciji UL".
Povzetek: Izbira pravega znaka za izstop PCBA
KakovostIzhod Sign PCBAje opredeljen s tremi lastnostmi, o katerih ni mogoče pogajati:
1. Seznam UL 924s preverljivo številko datoteke.
2. Samodejni prenos pod 0,1 sekundes pravilnim nizkonapetostnim odklopom.
3. Krog za polnjenje baterijezasnovan za kemijo NiCd, NiMH ali LiFePO4.
Za upravitelje objektov dajte prednost ploščam s samodiagnostiko. Za proizvajalce originalne opreme vedno navedite 2 oz bakra na napajalnih trakovih in laminatih UL 94V-0. Preverjena proizvodna dokumentacija in certificiranje tretjih oseb ostajata edina zanesljiva pot do skladnosti s kodo in varnosti potnikov.
