Z 20-letnimi izkušnjami v potrošniški elektroniki in proizvodnji tiskanih vezij sem pregledal na tisoče sklopov stropnih luči. Ta priročnik pokriva izbiro materiala, toplotno upravljanje, topologijo gonilnikov in zahteve glede skladnosti, specifične za zasnovo PCBA stropne svetilke.

Čemu mora služiti PCBA stropna luč

Stropna luč PCBA (Printed Circuit Board Assembly) krmili in napaja svetlobni vir LED. Za razliko od golega tiskanega vezja PCBA vključuje vse komponente, ki so spajkane na ploščo --- LED, gonilnike, upore, kondenzatorje in priključke.

Primarne funkcije stropne luči PCBA:

- Pretvorba AC v DC (če je vgrajen gonilnik):Pretvori 110-277 V AC v nizkonapetostni DC za LED

- Regulacija konstantnega toka:Ohranja stabilen LED tok kljub nihanjem vhodne napetosti

- Toplotno upravljanje:Odvaja toploto stran od spojišč LED, da prepreči prezgodnjo odpoved

- Nadzor zatemnitve (opcijsko):Vmesniki s stenskimi zatemnilniki (0-10V, TRIAC ali PWM)

Razlika od golega tiskanega vezja:Golo PCB ima bakrene sledi in blazinice, vendar nima komponent. PCBA je v celoti sestavljen in pripravljen za namestitev v svetilko.

Osnovne tehnične specifikacije

Parametri vhodne moči

Parameter Standardni razpon Visoko zmogljiv razpon Vhodna napetost (AC) 110–120 V (ZDA) ali 220–240 V (EU) 90–277 V (univerzalno) Vhodna frekvenca 50/60 Hz 50/60 Hz Faktor moči (PF) >0,70 (porabnik) >0,90 (komercialno) Skupno harmonično popačenje (THD)<20%<15% (zahteva DLC)Prenapetostna zaščita1 kV (osnovna)2-4 kV (komercialna)

Zahteve za faktor moči in THD po standardih Energy Star in DLC.

Specifikacije LED izhoda

Parameter Nizka moč, srednja moč, visoka moč, skupni izhod lumnov 800-1500 lm (nadomešča žarnice z žarilno nitko 60 W) 1500-3000 lm 3000-5000 lm + število LED diod 18-4848-100100-200 + tok LED 50-150 mA150-300 mA300-700 mATol Power8-15W15-30W30-60W

Fizične specifikacije

ParameterFR4 Standardna oblika plošče iz aluminija MCPCBOkrogla, kvadratna ali po meriOkrogla, kvadratna ali po meri Premer (običajno okrogla)100 mm do 300 mm100 mm do 300 mm Teža bakra1 oz (signal), 2 oz (moč)1-2 oz Število plasti 2 plasti (najpogosteje) 1-2 plasti Toplotna prevodnost 0,3-0,5 W/m·K1-9 W/m·K

Izbira materiala PCB: FR4 v primerjavi z aluminijastim MCPCB

Izbira med FR4 in aluminijastim MCPCB (PCB s kovinskim jedrom) je najpomembnejša odločitev pri oblikovanju PCBA stropne svetilke.

Primerjalna tabela

ZnačilnostFR4 PCBAAluminij MCPCBToplotna prevodnostSlaba (0,3–0,5 W/m·K) Dobra do odlična (1–9 W/m·K) Teža Svetloba Zmerna Cena (nizka prostornina) Nižja Zmerna (30–50 % višja od FR4) Življenjska doba LED pri 150 mA 30.000–40.000 ur 50.000+ ur Najboljša uporaba Nizka moč (<12 W), zamenljiva žarnica Srednje do visoko zmogljive stropne napeljave

Odločitvena matrica

Moč stropne luči Priporočen PCBA Material Razlog5W-12W (majhna podometna montaža)FR4 (2-slojni)Nižji stroški, sprejemljiva toplota12W-25W (standardni strop)Aluminij MCPCB (1-2 W/m·K)Kritično upravljanje toplote25W-50W (velike plošče)Visoko zmogljiv aluminij (3-5 W/m·K)Preprečuje LED pregrevanje 50 W+ (komercialno) Jedro iz vrhunskega aluminija (5-9 W/m·K) ali bakreno jedroObvezno zaradi zanesljivosti

Osnovno pravilo:Za stropne luči nad 15 W uporabite aluminijast MCPCB. FR4 bo povzročil prezgodnjo odpoved LED zaradi kopičenja toplote.

Topologija gonilnika za stropno luč PCBA

PCBA za stropne svetilke uporabljajo dve glavni arhitekturi gonilnikov: integrirano (komponente na isti plošči) ali oddaljeno (ločena plošča gonilnika).

Integrirani ali oddaljeni gonilnik

Aspect Integrated Driver (COB ali linearni) Gonilnik na daljavo (ločena plošča) Lokacija gonilnika Na istem PCBA kot LED-ji Ločena plošča, povezana z žicami Tipična moč 5W-25W15W-100W+Učinkovitost80-88%85-93%Učinkovitost utripanjaLahko je slaba s preprostimi linearnimi gonilniki Odlična z ustreznim filtriranjem Združljivost z zatemnitvijo Omejeno (Samo TRIAC) Širok (0-10 V, TRIAC, DALI) Cenovno nižji (ena plošča) Višji (dve plošči) Najboljši za cenovno občutljive napeljave brez zatemnitve Komercialne, z možnostjo zatemnitve, visoke moči

Konstantni tok v primerjavi s konstantno napetostjo

Tip gonilnika Najboljše za Prednosti Slabosti Konstantni tok (CC) Nizi LED z direktnim pogonom Enostavnejše, manj komponent Število LED se mora ujemati z napetostjo gonilnika Konstantna napetost (CV) Modularne napeljave z več ploščami Standardno 12 V/24 V, enostavno razširitev Zahteva ločene upore za omejevanje toka

Priporočilo za stropno luč PCBA:Za integrirane modele uporabite topologijo gonilnika s konstantnim tokom. Zagotavlja stabilen LED tok brez dodatnih uporov.

Toplotno upravljanje za stropno luč PCBA

Toplota je glavni sovražnik življenjske dobe LED. Za vsakih 10 °C znižanja temperature spoja LED se življenjska doba podvoji.

Oblikovanje toplotne poti

Toplotna pot za stropno luč PCBA sledi naslednjemu zaporedju:

Spoj LED → toplotna ploščica LED → baker PCBA → dielektrična plast (MCPCB) → aluminijasto podnožje → ohišje vpenjalne naprave → zrak v prostoru

Najšibkejša povezava:Dielektrična plast (izolacija med bakrenim tokokrogom in aluminijasto osnovo). Standardni dielektrik ima 1-3 W/m·K prevodnost. Premium dielektrik doseže 5-9 W/m·K.

Pravila oblikovanja LED ploščic

Oblikovni element ZahtevaTermični prehodi pod LED9-12 prehodi (premer 0,3 mm) na visoko zmogljivo LED Preko polnila Napolnjeno in zaprto (omogoča spajkanje na vrhu) Velikost bakrene ploščice Najmanjša 2x velikost LED toplotne ploščice Pokritost spajke 80–90 % površine termične ploščice (rentgenski pregled) Toleranca praznin Največ 25 % površine ploščice

Toplotno preverjanje

Test proizvodnje:Po montaži zaženite stropno luč s polno močjo 1 uro. Izmerite temperaturo na LED ploščicah z infrardečo kamero.

Temperatura (LED podloga)Razred Pričakovana življenjska doba<50°COdlično70.000+ ur50-60°CDobro50.000-70.000 ur60-70°CSprejemljivo30.000-50.000 ur>70°CTveganje okvare<20.000 ur

Pravila postavitve PCB za stropno svetilko PCBA

1. pravilo: Simetrična postavitev LED

Svetleče diode enakomerno postavite čez PCBA, da preprečite vroče točke in zagotovite enakomerno porazdelitev svetlobe. Za okrogle stropne luči:

- LED diode razporedite v koncentrične kroge

- Enak razmik med sosednjimi LED diodami

- Ohranite enakomerno razdaljo od roba deske

2. pravilo: kratke sledi visokega toka

Sledi visokega toka (napajanje LED in ozemljitev) morajo biti čim krajše in širše. Izračunajte zahtevano širino:

Za 2 oz bakra, dvig temperature za 20 °C:

- Širina (mili) = Tok (A) × 35

Primer: 300 mA (0,3 A) sledi → 0,3 × 35 = najmanj 10,5 milov (0,27 mm)

Dodajte 50 % varnostne rezerve:Za sledi 300 mA uporabite 16 milov (0,4 mm).

Pravilo 3: Ločite odseke AC in DC

Če PCBA vključuje vgrajen AC-DC pretvornik:

- Naj bo AC vhod (visoka napetost) na enem robu plošče

- Ohranite 3 mm plazilne poti med AC in nizkonapetostnimi DC sledmi

- Uporabite fizično režo ali jarek v tiskanem vezju, če je prostora malo

Pravilo 4: Nalivanje bakra za zemljo

Uporabite trdno bakreno plast na zgornji plasti (za MCPCB, plast vezja) za povratne diode LED. To zmanjša padec napetosti in izboljša širjenje toplote.

5. pravilo: verižna porazdelitev moči

Za daljše stropne luči (linearne ali pravokotne) napeljite napajalne sledi kot osrednje vodilo, namesto da napajate LED s konca prejšnjega niza.

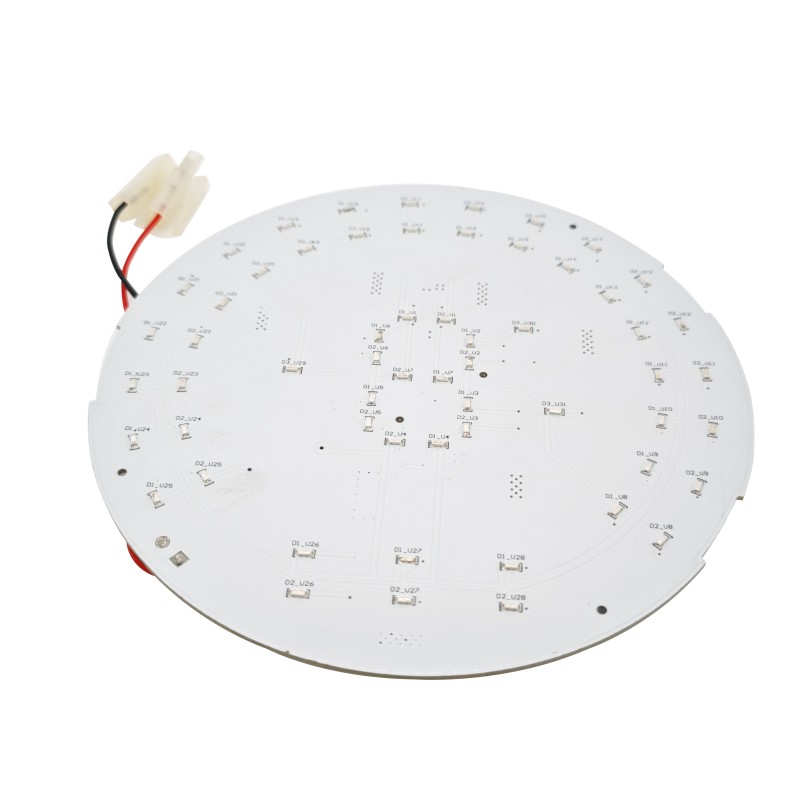

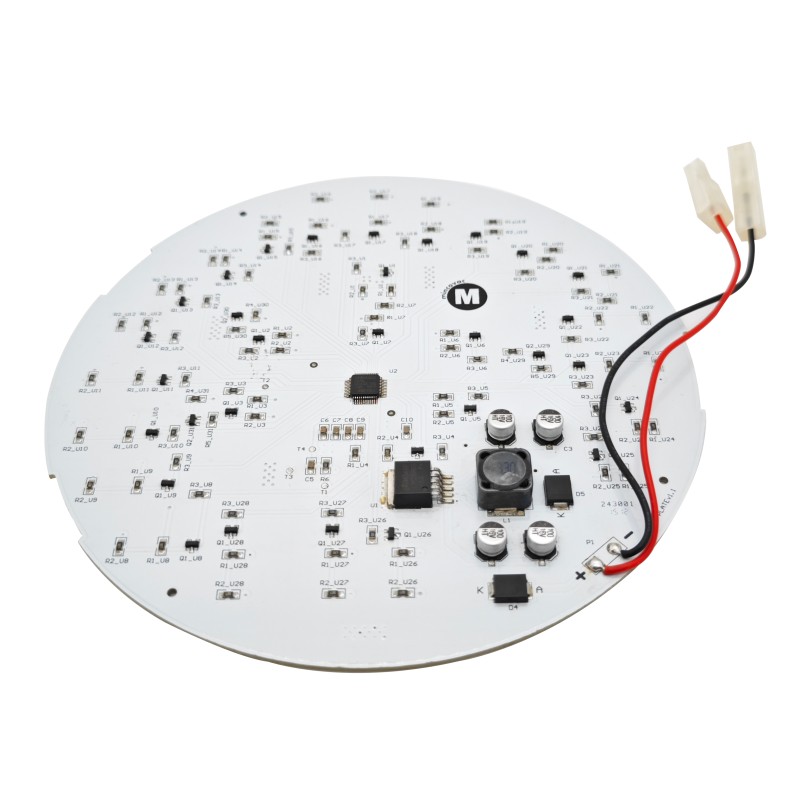

Primer postavitve PCBA stropne svetilke (okrogla)

Tipična okrogla stropna svetilka PCBA (premer 150 mm, 36 LED) ima ta nabor plasti:

LayerFunctionCopper WeightZgornji (plast vezja)LED blazinice, sledi, pogonske komponente2 ozDielektrični slojElektrična izolacija75-100 µmAluminijasto podnožjeRazdiranje toplote in mehanska podpora1,6mm debelinaDno (neobvezno)Samo sekundarne komponente ali spajkalna maskaN/A

Premisleki glede utripanja in zatemnitve

Vzroki za utripanje

Utripanje LED se pojavi, ko ima izhodni tok gonilnika znatno valovanje. Pogosti vzroki:

- Nezadostna izhodna kapacitivnostv vozniku

- Slaba združljivost zatemnitve TRIAC(zatemnitve vodilnega roba s kapacitivnimi obremenitvami)

- Nizkofrekvenčno PWM zatemnitev(<1 kHz)

Meritve utripanja

MetričnoDobroSprejemljivoSlaboOdstotno utripanje (100Hz)<10%10-30%>30%Indeks utripanja<0,10.1-0,3>0,3Frekvenca utripanja>1 kHz100-1000 Hz<100 Hz

Tehnike za zmanjšanje utripanja

TehnikaUčinekCost VplivDodaj kondenzator za množični izhod (100-470µF)Zmanjša valovanje 100-120 Hz Nizko (0,10-0,30$)Povečaj frekvenco zatemnitve PWM na >4 kHz Odpravlja vidno utripanje Brez (sprememba vdelane programske opreme)Uporabi topologijo flyback z visokim PF ali buck-boost Boljša regulacija napetosti Zmerno (0,50–1,00 USD)

Skladnost in certificiranje

Zahtevani certifikati glede na trg

Zahteva tržnega certificiranjaUSAUL 1598 ali UL 8750Varnost za LED-svetilke KanadaCSA C22.2 Št. 250.0Varnost za svetlobna telesaEUCE (vključuje LVD, EMC, RoHS)Varnost, emisije, nevarne snoviGlobalIEC 62031LED moduli za splošno razsvetljavoEnergijska učinkovitost (ZDA) Upravičenost do Energy Star ali DLCRebate, zahteve glede pripomočkov

Skupni testi skladnosti

Test StandardCriteriaDielektrična trdnost (hipot)UL 87501500V AC za 1 minuto, brez prekinitve Kontinuiteta ozemljitveUL 8750<0,1Ω med ozemljitvenim priključkom in izpostavljeno kovinoEMI (prevodni in sevani) FCC del 15 (ZDA) ali EN 55015 (EU) Pod določenimi mejami Faktor moči in THDEnergy StarPF >0,90, THD <20 % za reklamo

Pogosta vprašanja o stropni luči PCBA

V1: Ali lahko uporabim isto stropno luč PCBA za 120V in 277V komercialne aplikacije?

A:Ne, ne brez univerzalnega vhodnega gonilnika. Tukaj je tehnična razčlenitev:

PCBA, zasnovan posebej za 120 V AC, uporablja komponente, ocenjene za približno 200 V DC napetost vodila (po popravku). Pri 277 V AC je popravljeno vodilo DC približno 390 V DC. To presega nazivno napetost standardnih 120 V kondenzatorjev, MOSFET-jev in diod.

Zahteve za zmanjšanje napetosti komponente:

Komponenta 120 V nazivna 277 V zahtevana nazivna vrednost vhodni kondenzator 200 V400-450 VMOSFET250-300 V 500-600 V usmerniške diode 200 V 400 V lezna pot 1,5 mm 3,0 mm

Če potrebujete en PCBA za obe napetosti:

- Določite auniverzalni vhodni gonilnikocenjeno na 90-277 V AC

- Uporabljajte komponente, ocenjene za najmanj 400 V DC bus

- Zasnova lezenja tiskanega vezja za 3 mm med AC linijami in nizkonapetostnimi odseki

- Pričakujte 10-20 % višje stroške komponent

Alternativa:Ustvarite dve različici PCBA --- eno za 120 V (nižja cena) in eno za 277 V (višja nazivna napetost). To je običajno pri proizvodnji komercialne razsvetljave.

V2: Kako zagotovim, da moja stropna luč PCBA pravilno deluje s stenskim zatemnilnikom TRIAC?

A:Združljivost zatemnitve TRIAC je pogost izziv za oblikovalce PCBA stropnih svetilk. Tukaj je inženirski pristop:

Težava:Dimerji TRIAC so bili zasnovani za žarnice z žarilno nitko (uporovne obremenitve). Svetleče diode predstavljajo reaktivno obremenitev, ki lahko povzroči napačno vžig TRIAC-a, kar povzroči utripanje, utripanje ali nezmožnost zatemnitve pod 30 %.

Rešitev 1 - Odzračevalni upor (pasivno):
Dodajte odzračevalni upor (10–50 kΩ, 1–2 W) čez vhod AC. To potegne dovolj toka (5–15 mA), da TRIAC pravilno prevaja med vsakim polciklom.

rezultat:Izboljša nizko zatemnitev (običajno najmanj 10-15 %). Doda 1-2 W izgube v stanju pripravljenosti.

Rešitev 2 – Aktivni odzračevalni tokokrog (zaželeno):
Aktivni odzračevalnik (krmiljen z IC) črpa tok le, če bi se TRIAC drugače vžigal. Izguba učinkovitosti je blizu ničle.

Rešitev 3 - Določite IC gonilnika za zatemnitev TRIAC:
Veliko komercialnih IC gonilnikov LED vključuje vgrajeno zaznavanje zatemnitve TRIAC in nadzor odzračevanja. Primeri vključujejo:

- TI LM3447(TRIAC zatemnjen gonilnik LED)

- MPS MP4030(TRIAC zatemnitveni regulator na primarni strani)

Zahteva za testiranje:Potrdite združljivost zatemnitve z vsaj 5 različnimi modeli zatemnilnikov TRIAC (Lutron, Leviton, Legrand). Zatemnilniki se močno razlikujejo glede na tokovne zahteve.

Znak napake na polju:Če stropna luč utripa ali utripa, ko je zatemnjena pod 50 %, je odzračevalni krog neustrezen.

V3: Katere so najpogostejše težave s kakovostjo pri proizvodnji PCBA stropnih svetilk?

A:Na podlagi tisočih pregledov proizvodnje je teh pet napak vzrok za več kot 80 % težav s kakovostjo PCBA stropnih svetilk.

NapakaFrekvencaOsnovni vzrokMetoda zaznavanja Stroški ponovnega dela Nagrobna plošča LED1-5%Neenakomerna količina spajkalne paste na ploščicah LEDAOIVisoka (poškodovane LED diode)Pogoste Spajkalne praznine pod LED diodamiPogosto Ujeti plini toka med reflow rentgenskim pregledom Brez (praznine <25% sprejemljivo)Obrnjena polarnost LED diod0,5-2%Napaka podajalnika ali namestitve Vizualno ali AOI (barva/označevanje) Zelo visoko (odpadna plošča) Hladno spajkani spoji na gonilniku IC1-3 % Nezadostna temperatura ponovnega tečenja AOI ali ročni pregled Srednja (možna predelava) Nezadostna toplotna pasta (MCPCB) 5-10 % Nedosledna uporaba Pull test ali toplotno slikanje Nizka (dodajte pasto)

Preventivne strategije:

LED nagrobni spomenik:

- Uporabite odprtine šablon, ki so nekoliko večje od LED ploščic (razmerje 1:1,1)

- Zagotovite, da ima profil reflow 60-90 sekund časa nad likvidusom (TAL)

LED z obratno polarnostjo:

- Uporabljajte LED z jasno oznako polarnosti (anoda/katoda)

- Izvedba avtomatskega optičnega pregleda (AOI) s preverjanjem polarnosti

- Izvedite 100-odstotni test polarnosti na leteči sondi ali posteljici z žeblji

Spoji za hladno spajkanje:

- Preverite najvišjo temperaturo ponovnega polnjenja (245–260 °C za SAC305 brez svinca)

- Dnevno spremljajte profil pečice s profilerjem (ne samo enkrat na serijo)

Nezadostna termalna pasta (MCPCB do hladilnika):

- Uporabite šablono ali sitotisk za termalno pasto (ne ročni nanos)

- Ciljna debelina paste 0,3-0,5 mm

- Po montaži preverite pokritost (termalna pasta naj rahlo stisne robove)

Kontrolni seznam za nadzor kakovosti za inšpekcijo PCBA vhodne stropne luči:

Predmet pregleda Metoda Merila sprejemljivosti Polarnost LED Vizualno ali AOI100 % pravilna Spajkalni spoji (napajalne komponente) AOINBrez premostitve, brez nezadostnih spajk LED Rentgen (vzorec 5-10 %)<25 % na ploščico Termalna pasta Vizualno (iztiskanje robov) Vidno na vseh točkah pritrditve Električni test Leteča sonda oz. bed-of-nails Odprto/kratko, LED preverjanje napetosti naprej

Kontrolni seznam za proizvodnjo stropnih luči PCBA

Proizvodni korak ZahtevaVerifikacija Vhodni pregled tiskanega vezja Brez zvijanja, pravilna debelina, vidna končna obdelava ENIG Vizualne in merilne meritve Tiskanje spajkalne paste Debelina šablone 0,1–0,12 mm, poravnava zaslonke ±0,05 mmSPI (pregled spajkalne paste) Izberi in postavi Postavitev LED ±0,05 mm natančnost AOI po namestitvi Reflow spajkanje Vrh 245–260 °C, TAL 60–90 sekund Podatki profiliranja na serijo Nanos termalne paste Debelina 0,3–0,5 mm, popolna pokritost Preverjanje teže + vizualna montaža hladilnika Enakomerni tlak, brez razmika Specifikacija navora vijakov Električni test Odprt/kratek stik, polarnost LED, merjenje toka Samodejna preskusna naprava

Povzetek: Kontrolni seznam PCBA za kakovostne stropne luči

Kakovostna stropna luč PCBA uravnoteži stroške, toplotno zmogljivost in skladnost. Za standardne stanovanjske napeljave (15–25 W) aluminijasti MCPCB z 2 oz bakra, gonilnikom s konstantnim tokom in temperaturami LED ploščice pod 60 °C dosledno dosega življenjsko dobo 50.000+ ur. Za komercialne napeljave z možnostjo zatemnitve dodajte IC gonilnike, združljive s TRIAC, in odzračevalna vezja. Najpogostejše proizvodne napake --- LED nagrobnik, obratna polarnost in hladni spoji --- je mogoče preprečiti s pregledom AOI in nadzorovanimi profili reflowa.

Element oblikovanja	Zahteva
PCB material	Aluminij MCPCB za >15 W; FR4 sprejemljivo za <12 W
Teža bakra	2 oz za sledi moči; 1 oz za signal
Toplotno upravljanje	9+ toplotnih prehodov na LED; Temperatura LED ploščice <60°C pri polni obremenitvi
Topologija gonilnika	Konstantni tok (integriran ali oddaljen)
Nadzor utripanja	Izhodna kapacitivnost 100-470µF; Zatemnitev PWM >4 kHz, če je uporabljena
Združljivost z zatemnitvijo	Odzračevalni krog za TRIAC; namenski zatemnitveni IC za najboljše rezultate
Nazivna napetost	Komponente, ocenjene za največjo vhodno napetost (120 V ali 277 V ali univerzalno)
Certifikati	UL ali CE glede na ciljni trg; Energy Star za reklamo
Pregled proizvodnje	AOI (polariteta LED, spajkalni spoji), rentgen (praznine), električni test
