Ta priročnik razčlenjuje tehnične specifikacije, standarde izdelave in zahteve za posamezne aplikacije, ki jih morate poznati.

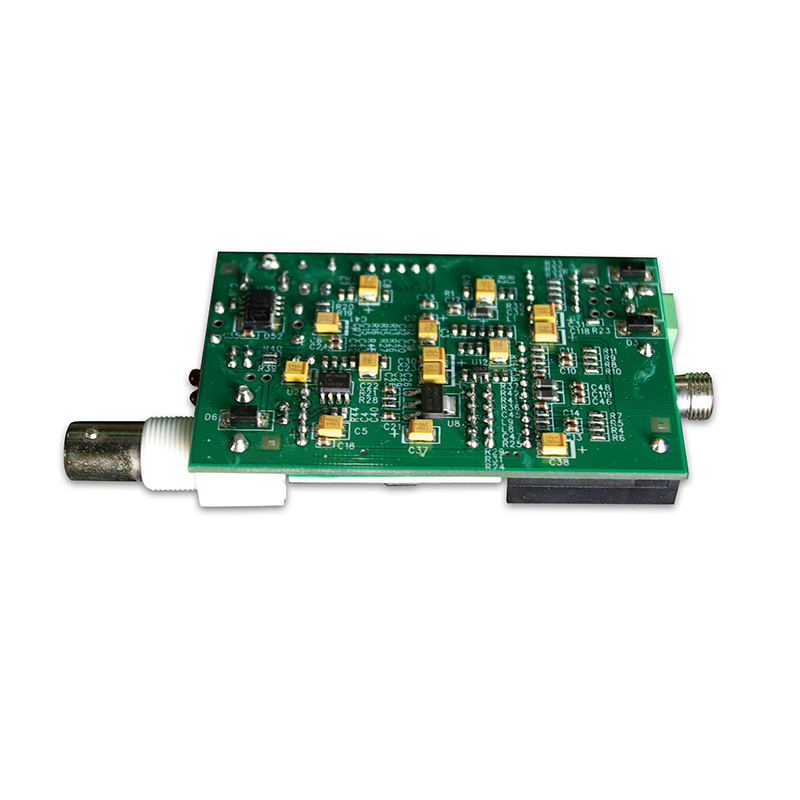

Kaj je gonilnik LED PCBA?

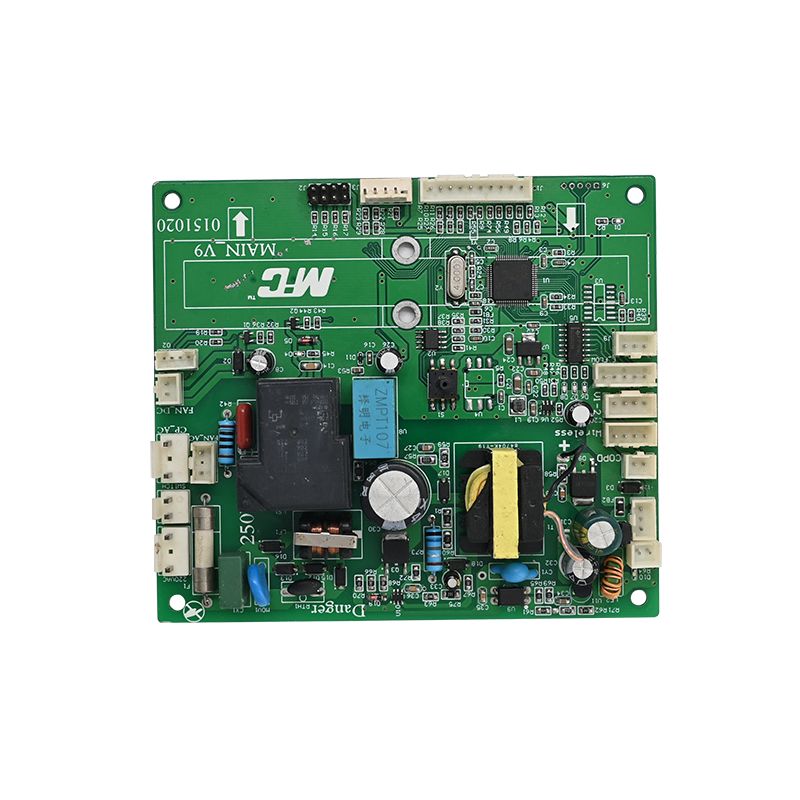

Gonilnik LED PCBA je popolna sestavljena plošča, ki uravnava napajanje svetlobnega vira LED. Za razliko od standardnih tiskanih vezij ti sklopi vključujejo posebne komponente:
- IC gonilnika:Regulatorji konstantnega toka ali konstantne napetosti (npr. ON Semiconductor, TI, Nexperia).
- Transformatorji/induktorji:Za topologije pretvorbe moči, kot sta Flyback ali Boost.
- Toplotni odvodi in toplotni prehodi:Za upravljanje temperature spoja kritičnih delov.
- Priključki:Za nadzor zatemnitve (0-10 V, PWM) in AC/DC vhod.
Ker svetleče diode zahtevajo strog nadzor toka za preprečitev toplotnega uhajanja, jePCBAnačrtovanje mora dati prednost električni izolaciji in odvajanju toplote.
Ključni tehnični parametri (vpogled v podatkovni list)
Če želite zagotoviti, da vaš sklop ustreza industrijskim standardom, morate te parametre preveriti pri proizvajalcu. Na podlagi trenutnih standardov IPC in komponent so tukaj kritične meritve.
Splošne specifikacije
ParameterStandardna vrednost/razponIndustry StandardOsnovni materialFR4 (Tg 125°C min), kovinsko jedro (MCPCB)IPC-4101/21Debelina bakra1 oz do 4 oz (zunanji sloji) IPC-6012 razred 2 debelina PCB 0,031" do 0,125" (prilagodljivo)IPC-600Površina FinishENIG (Electroless Nickel Immersion Gold) ali Lead-free HASLRoHS 2002/95/ECSloder MaskLPI (Liquid Photo Imageable) -- zelena/bela/črna IPC-SM-B40C
Električna in toplotna zmogljivost
Parameter Pogoji Ocena Največji izhodni tok Visokotokovni kanali (avtomobili) Do 8 A na kanal Največja napajalna napetost DC vhod Do 75 V Spojna temperatura (Tj) Območje delovanja – 40 °C do +150 °C Toplotna odpornost (θJA) Odvisno od postavitve 36 °C/W (tipično za pakete QFN) Preklapljanje FrequencyBoost/Buck pretvorniki 100kHz v 10MHz
Opomba o faktorju oblike:Sodobne kompaktne zasnove uporabljajo pakete DFN (2x2 mm), da prihranijo do 90 % prostora na plošči v primerjavi s starimi paketi SOT223.

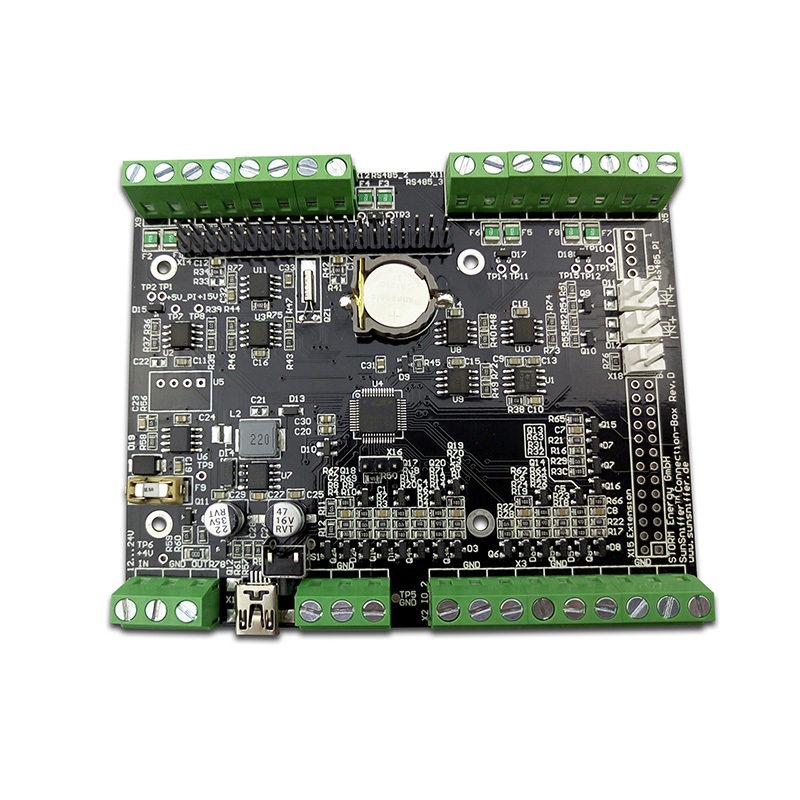

Oblikovanje in montaža: 4 najpomembnejše inženirske točke
Za srečanjeEEATstandardov, se zanašamo na preverljive zapiske o proizvodnji in inženirske podatke iz resničnega sveta.
1. Strategija toplotnega upravljanja
Toplota je sovražnik elektrolitskih kondenzatorjev in LED matric.
- Prek umestitve:Za prenos toplote na bakreno ozemljitveno ploščo uporabite nize toplotnih prehodov pod IC ploščico.
- Nalivanje bakra:Debelina zunanje plasti bakra mora bitiNajmanj 2 oz (0,0026 in.).za visokotokovne sledi.
- Pregled:Zvijanje in zvijanje PCBA ne sme presegati0,0075 in. na palecda zagotovite stik s hladilnikom.
2. Izbira komponent za dolgo življenjsko dobo
- Avtomobilski razredi:Za zunanjo osvetlitev izberiteAEC-Q101usposobljeni vozniki. Ti deli podpirajo boke, ki jih je mogoče stransko namakati (SWF), kar omogoča avtomatsko optično pregledovanje (AOI) spajkalnih spojev --- zahteva za proizvodnjo brez napak.
- Kondenzatorji:Uporabite kondenzatorje z visokim valovanjem toka, ocenjene za najmanj 105 °C.
3. Spajkanje in pregled
- Skladnost z AOI:Paketi brez svinca (DFN/QFN) brez bokov, ki jih je mogoče stransko zmočiti, zahtevajo drag rentgenski pregled. Tehnologija SWF omogoča standardni AOI, kar znatno zmanjša stroške sestavljanja.
- Registracija spajkalne maske:Napačno registracijo je treba ohraniti na največ ±0,004 in, da preprečite izpostavljenost bakru.
4. Električna varnost (lezenje in razdalja)
- Pri gonilnikih AC-DC (brez povezave) zagotovite dovolj prostora med visokonapetostnimi sledmi (omrežje) in nizkonapetostnimi sekundarnimi stranmi.
- Stopnja vnetljivosti:Vsi materiali morajo ustrezatiUL94V-0. Ta ocena mora biti fizično označena na spajkalni strani plošče.
Zahteve, specifične za aplikacijo
Različni sektorji povzročajo različne obremenitve PCBA gonilnika LED.
- Avtomobilski žarometi (ADB):Zahteva gonilnike z visokim tokom (8A+).Skladnost z EMC (CISPR 25 razred 5). Velikost plošče je pogosto omejena, zato so potrebni 4+ slojni skladi.
- Industrijski visoki zalivi:Osredotoča se na prenapetostno zaščito in široka območja vhodne napetosti (90–305 V AC).
- Potrošnik (LED žarnice):Cenovno občutljiva, običajno enoslojna aluminijasta tiskana vezja z linearnimi gonilniki.
Pogosto zastavljena vprašanja (FAQ)
Spodaj so tri pogosta tehnična vprašanja v zveziGonilnik LED PCBApridobivanje in odpravljanje napak.
V1: Zakaj moj gonilnik LED PCBA odpove po nekaj mesecih, čeprav so komponente popolnoma nove?
A:Glavni vzrok je skoraj vednotoplotni stresozslabo spajkanje. Preverite naslednje:
1. Spojna temperatura:Ali ste izmerili Tc (temperaturo ohišja) gonilnika IC? Pravilo je, da se za vsakih 10 °C dvigne nad 85 °C življenjska doba kondenzatorja prepolovi.
2. Stradanje po bakru:Do številnih okvar pride, ker termalna ploščica IC ni pravilno spajkana. UporabaStransko namočljivi bokizasnova omogoča preverjanje AOI, da se zagotovi, da je termalna blazinica popolnoma povezana.
3. Material Tg:Standardni FR4 (Tg 130 °C) se lahko sčasoma poslabša, če se gonilnik segreje. Nadgradi naTg 150°C+ali PCBA z aluminijastim jedrom.
V2: Kako preverim kakovost prototipa gonilnika LED PCBA pred množično proizvodnjo?
A:Ne zanašajte se samo na vizualni pregled. Potrebujete postopek preverjanja v treh korakih:
1. Električni preizkus (leteča sonda):Obvezno je 100% preverjanje omrežne povezljivosti. Zagotovite, da med visokonapetostnimi in nizkonapetostnimi omrežji ni kratkih stikov.
2. Toplotno slikanje:Pustite gonilnik pri polni obremenitvi 1 uro. S toplotno kamero preverite, ali temperatura ohišja IC ustreza specifikacijam podatkovnega lista.
3. Mikrorez spajkalnega spoja:Za pakete DFN morate prerezati vzorčni spoj, da preverite praznine. Praznine ne smejo presegati 25% celotne površine blazinice.
V3: Kaj naredi površinska obdelava "ENIG" za moj gonilnik LED in ali je vredno dodatnih stroškov?
A:ENIG (Electroless Nickel Immersion Gold) je ključnega pomena za visoko zanesljive gonilnike LED.
- Zakaj je pomembno:Standardni HASL (Hot Air Solder Leveling) pušča neravne površine. Pri IC gonilnikih LED z majhnim korakom (kot sta QFN ali DFN) je za pravilno spajkanje potrebna ravnost.
- Prednost "zlata":Zlato ščiti nikljevo plast pred oksidacijo. Če nikelj oksidira, dobite sindrom "črne blazinice", kar povzroči spajkalne spoje, ki izgledajo dobro, vendar počijo pod termičnim ciklom (pogosto pri zunanji razsvetljavi).
- Razsodba:Za uporabo v avtomobilih ali na prostem se o ENIG-u ni mogoče pogajati. Za potrošniške žarnice za enkratno uporabo zadostujeta OSP ali HASL.
Povzetek
RobustenGonilnik LED PCBAni definiran le z izbranim IC, temveč zteža bakra, toplotno prek strategije, inpovršinska obdelava. Vedno zahtevajte skladnost s standardom IPC-6012 razreda 2 ali razreda 3 in dajte prednost stranskim zmočljivim bokom za kritične avtomobilske aplikacije, da zagotovite preverjanje AOI.
Z upoštevanjem teh parametrov --- preverjenih z našim 20-letnim industrijskim testiranjem --- zagotovite življenjsko dobo gonilnika, ki se ujema z vašim nizom LED, običajno 50.000+ ur delovanja L70.
