Zakaj UNIXPLORE ponuja PCBA industrijskega razreda za kritične aplikacije

Za inženirje in vodje nabave je sklop tiskanega vezja (PCBA) najbolj občutljiva komponenta katerega koli elektronskega izdelka, ki je najbolj občutljiva na okvare.UNIXPLORE, ki od leta 2011 deluje iz mesta Dongguan na Kitajskem, je svoj ugled zgradilo na sklopih, ki preživijo pogoje v resničnem svetu – nihanje temperature, vibracije, vlažnost in neprekinjeno delovanje.

Za razliko od hiš velikih potrošniških plošč se UNIXPLORE osredotoča na zanesljivost, specifično za aplikacijo, v osmih panogah, od medicinske opreme do avtomobilskih sistemov.

Prednost UNIXPLORE na ključ

En prodajalec, ki nadzira celotno verigo, odpravlja kazanje s prstom. UNIXPLORE ima v lasti ali neposredno upravlja vsak korak:

• Oblikovanje in izdelava PCB – interni pregled postavitve za celovitost signala.
• Nabava sestavnih delov – nabava samo pri franšiznih distributerjih.
• SMT & THT montaža – Panasonic in Yamaha postavitvene linije.
• Predprogramiranje – Mikrokontrolerji so utripali pred spajkanjem.
• Funkcionalno testiranje – testne šablone po meri za vsak izdelek.

Izdelava škatle in kabelski snop – Končni izdelek, pripravljen za prodajo na drobno.

Certifikati, ki jih lahko preverite

UNIXPLORE vzdržuje štiri aktivne certifikate tretjih oseb:

• ISO9001:2015 – Celovit sistem vodenja kakovosti.
• SGS – Neodvisno preverjanje materialov in postopkov.
• RoHS – skladnost za evropski in severnoameriški trg.
• UL – Priznan sklop komponent za požarno varnost.

Certifikat ni prikazan, razen če je aktualen. UNIXPLORE na zahtevo objavi datume revizije.

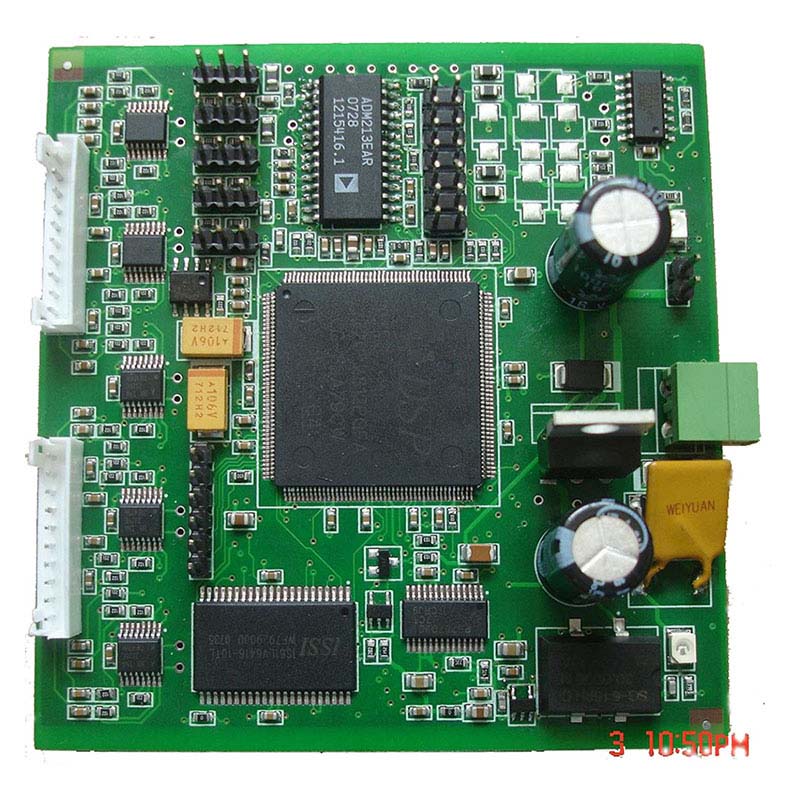

Osem aplikacijskih kategorij PCBA iz UNIXPLORE

Vsaka kategorija uporablja drugačna pravila načrtovanja, stopnje komponent in protokole testiranja.

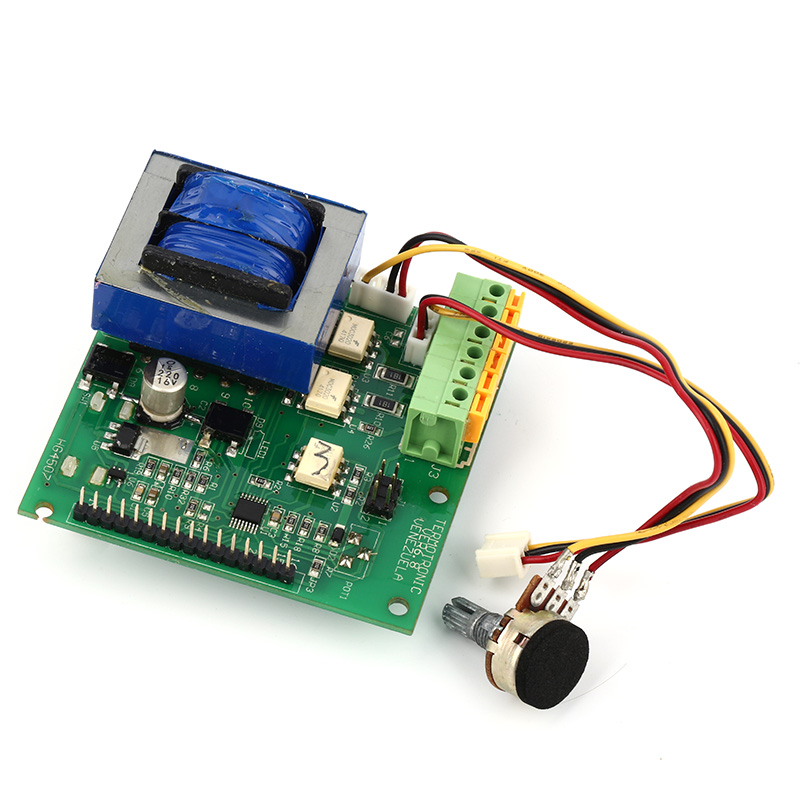

Gospodinjski aparati PCBA

Pralni stroji, hladilniki, indukcijske kuhalne plošče. Zahteva konformen premaz proti pari in ostankom detergenta. UNIXPLORE doda vezja za prekinitev relejev, da prepreči ponastavitev mikrokrmilnika.

PCBA za industrijsko krmiljenje

PLC-ji, motorni pogoni, regulatorji temperature. Široko območje delovanja (-30°C do +85°C) s prenapetostno zaščito na vseh vhodih. UNIXPLORE standardno uporablja kondenzatorje z oznako 105 °C.

Avtomobilski PCBA

Notranja osvetlitev, stikala za okna, grelci sedežev. Odpornost na vibracije je obvezna. UNIXPLORE zavaruje vse konektorje z lepilom in določa pasive avtomobilskega razreda (AEC-Q200).

Potrošniška elektronika PCBA

Pametni vtiči, daljinski upravljalniki, napajalniki. Cenovno občutljiv, vendar zahteva dosledne spajkalne spoje. UNIXPLORE uporablja 100-odstotno avtomatsko optično inšpekcijo (AOI) tudi za serije z nizko maržo.

Medicinska oprema PCBA

Monitorji bolnikov, infuzijske črpalke, diagnostične naprave. Sledljivost komponent do nivoja serije. UNIXPLORE izolira medicinsko linijo v ločenem čistem območju.

Varnostni sistem PCBA

IP kamere, senzorji gibanja, dostopne plošče. Osredotočite se na nizko moč v stanju pripravljenosti. UNIXPLORE preizkusi vsako ploščo za tok uhajanja pod 50 µA.

PCBA za zdravstveno varstvo

Oprema za rehabilitacijo, termometri, nosljivi alarmi za starejše. Nižja regulativna obremenitev kot medicinska, vendar zahteva uporabniku varno zasnovo (brez ostrih repov spajkanja, brez izpostavljene visoke napetosti).

LED osvetlitev PCBA

Linearni vozniki, hortikulturne luči, znaki za izhod v sili. Toplotno upravljanje določa življenjsko dobo. UNIXPLORE med preskusom uporablja PCB-je z aluminijastim jedrom in validacijo termočlenov.

UNIXPLORE PCBA FAQ – inženirski odgovori

Ta tri vprašanja vsak teden prispejo od strank UNIXPLORE v fazi izdelave prototipov in proizvodnje.

Vprašanje 1: Ali UNIXPLORE dobavlja komponente neposredno od franšiznih distributerjev in kaj se zgodi, če je del zastarel?

Odgovor: Da. UNIXPLORE vzdržuje nakupovalne račune z DigiKey, Mouser, Arrow in LCSC za pasivne komponente. Za aktivne dele (IC, tranzistorje, module) UNIXPLORE uporablja samo franšizne distributerje ali neposredne tovarniške linije. Ne uporablja se sivega trga ali necertificiranih posrednikov. Če je postavka BOM zastarela, UNIXPLORE izvede postopek v treh korakih: najprej preišče zalogo pooblaščenega distributerja; drugič, predlaga nadomestno zamenjavo z enakim pinoutom in električnimi specifikacijami; tretjič, prvotni stranki pred kakršno koli zamenjavo predstavi pisno oceno tveganja. Za industrijske izdelke z dolgo življenjsko dobo UNIXPLORE ponuja storitev doživljenjskega nakupa, kjer stranka vnaprej kupi 5-10 let ocenjenega povpraševanja, UNIXPLORE pa jih shrani v zabojnike z nadzorovano vlažnostjo s četrtletnim pregledom.

Vprašanje 2: Katera funkcionalna testiranja izvaja UNIXPLORE privzeto in kateri testi stanejo dodatno?

Odgovor: Privzeto vsak UNIXPLORE PCBA prejme avtomatiziran optični pregled (AOI) na strani SMT, vizualni pregled na strani THT in napajani »test dima«, ki preverja kratke stike, pravilne napetostne tirnice in osnovno funkcijo oscilatorja. To je vključeno v ceno kosa. Preizkusi z dodatnimi stroški vključujejo: testiranje v vezju (ICT) z uporabo vpenjalne naprave (enkratna pristojbina za vpenjanje 250–250–800 plus 0,15–0,50 na ploščo), polno funkcionalno testiranje na vaš skript (inženirski čas na 0,15–0,50 na ploščo), polno funkcionalno testiranje na vaš skript (inženirski čas na 85/uro + test izdelava šablone, če je potrebno), mejno skeniranje (JTAG) za naprave BGA (0,30 USD na ploščo) in testiranje vžiga (24–168 ur pri povišani temperaturi, stroški glede na zasedenost komore). UNIXPLORE vedno priporoča funkcionalno testiranje katere koli plošče z mikrokontrolerjem ali več kot 200 komponentami. Podjetje ponuja predlogo specifikacije testa za nove stranke.

Vprašanje 3: Kakšen je tipičen pretočni čas od datotek Gerber do dokončanega PCBA v škatli z UNIXPLORE?

Odgovor: Za standardno dvostransko ploščo SMT s 100–300 komponentami in brez škatlaste zgradbe UNIXPLORE odpremi v 15 do 18 delovnih dneh. To je razdeljeno na: 3 dni za nabavo komponent (ob predpostavki, da so vsi deli aktivni in na zalogi distributerja), 4 dni za izdelavo tiskanega vezja (FR4, 1,6 mm, HASL ali ENIG), 2 dni za ustvarjanje šablone in nastavitev programa SMT, 3 dni za postavitev in reflow SMT, 2 dni za THT ročno spajkanje in valovito spajkanje, 2 dni za funkcionalno testiranje prvega prehoda in AOI, 2 dni za konformni premaz (če je določen) in končni pregled. Dodajanje škatle (plastični ali kovinski sklop ohišja) doda 5-7 dni. Dodajanje kabelskega snopa ali sklopa kablov doda 3-4 dni. Storitev hitre uporabe (skupaj 10 delovnih dni za gole PCBA) je na voljo za 30-odstotno premijo, vendar zahteva odobritev UNIXPLORE glede razpoložljivosti komponent. Časi dobave se začnejo, ko UNIXPLORE potrdi, da so datoteke Gerber, BOM in podatki o centroidu brez napak. Pogoste zamude nastanejo zaradi manjkajočih oznak polaritete ali nepravilnih knjižnic odtisa.

Kako UNIXPLORE obravnava tri skrite načine napak PCBA

Tudi pravilno spajkana plošča lahko predčasno odpove. UNIXPLORE načrtuje ta tri tveganja.

Lezenje spajkalnega spoja

Toplotna ekspanzija sčasoma razpoči spajko. Reflow profili UNIXPLORE so optimizirani glede na debelino plošče in gostoto komponent.

Elektrokemična migracija

Vlaga in prednapetost povzročita rast kovinskih dendritov. UNIXPLORE uporablja ultraclean no-clean flux in določa standarde čistosti IPC Class 2 ali Class 3.

Mikrokontroler Latch-Up

Napake v zaporedju napajanja uničijo IC. UNIXPLORE med preizkusom doda TVS diode in zaporedje napajalnih vodil.

Pridobivanje brezplačne ponudbe od UNIXPLORE

UNIXPLORE zagotavlja zavezujoče ponudbe za prototipe in proizvodne količine. Zahtevani dokumenti:

· Gerber datoteke (format RS-274X)

· BOM s številkami delov in količinami proizvajalca

· Montažna risba ali koordinate pick and place

· Morebitne preskusne specifikacije ali posebna navodila

Kontaktirajte UNIXPLOREprejeti odgovor v 24 urah; prosimo za naslednje podatke::

· Cene na enoto pri ciljni količini (100, 500, 1000, 5000)

· Enkratni NRE (orodja, šablone, testna šablona)

· Dober čas do pristanišča Shenzhen ali od vrat do vrat
