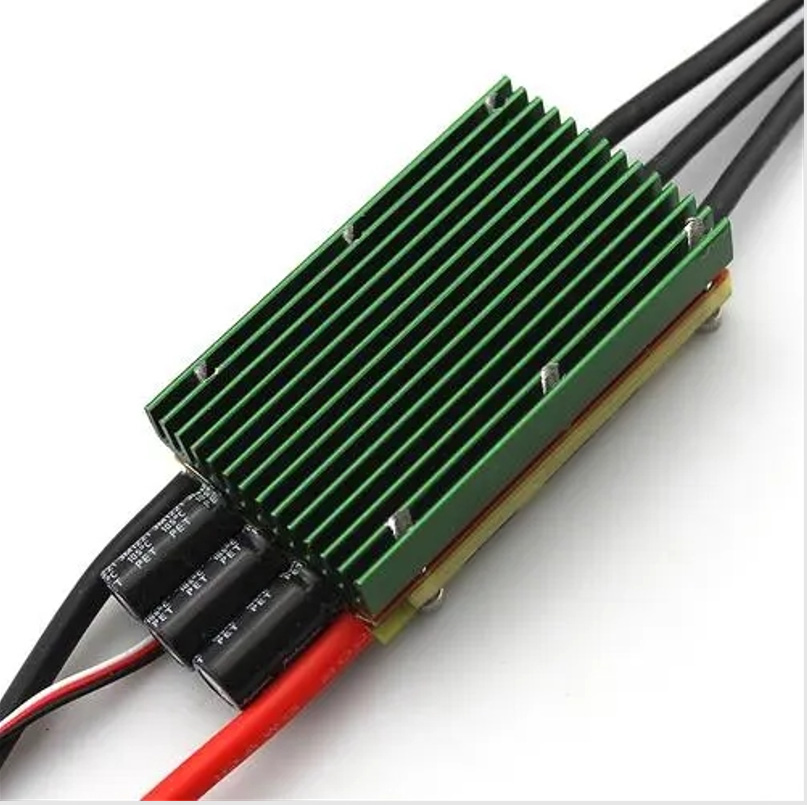

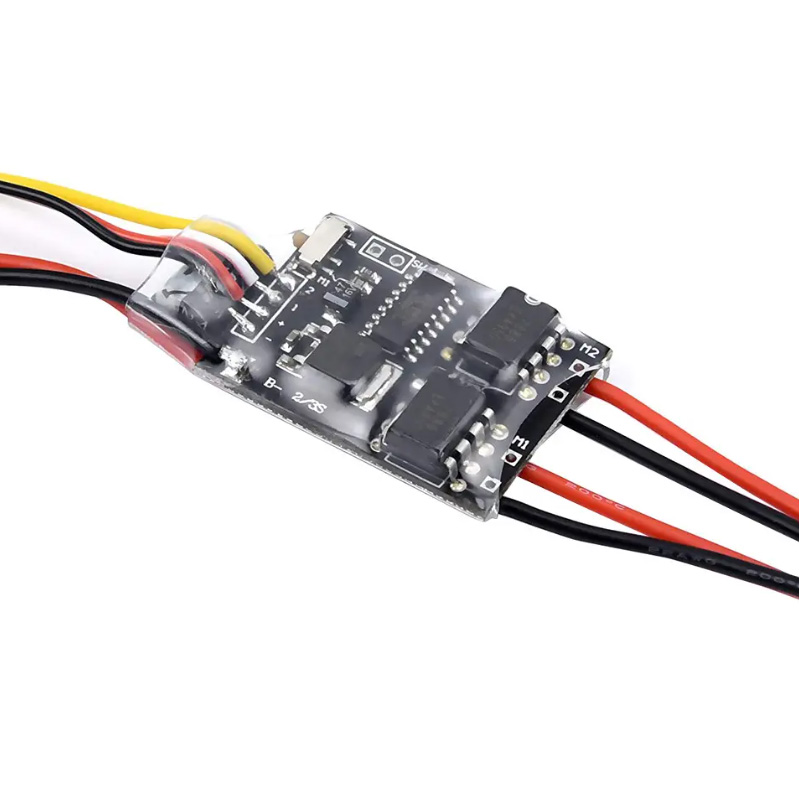

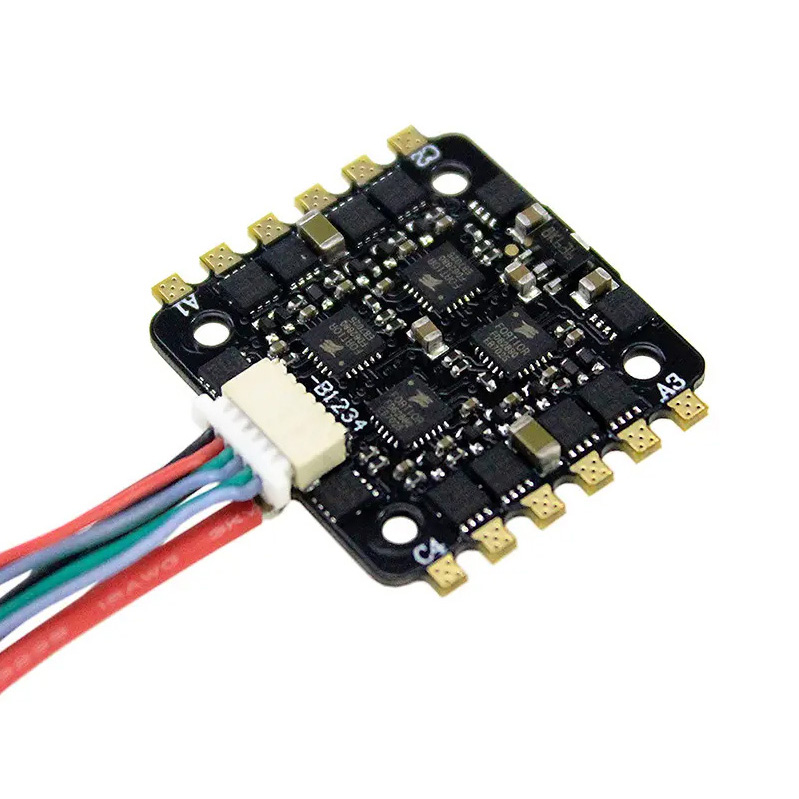

Letalska razsvetljava PCBA

Od navigacijskih luči do pristajalnih luči mora vsak PCBA v zraku brezhibno delovati pod ekstremnimi temperaturnimi gradienti, intenzivnimi vibracijami in strogimi omejitvami EMI. Z 20-letnimi praktičnimi izkušnjami na področju vesoljske elektronike in analize napak je Unixplore Electronics kodificiral posebne prakse načrtovanja, ki ločujejo letenja vredne sklope od prizemljene strojne opreme v vsak projekt, ki ga izvajamo.

Ta stran zajema izbiro materiala, toplotno upravljanje, topologijo vezja, zahteve za certificiranje in na terenu potrjene parametre za PCBA osvetlitev letal.

Kaj je letalska razsvetljava PCBA?

Letalska razsvetljava PCBA (Printed Circuit Board Assembly) je osrednja krmilna in pogonska enota za notranje in zunanje sisteme osvetlitve letal. Zagotavljati mora stabilno regulacijo moči in krmilno logiko za navigacijske luči, utripajoče luči proti trčenju, pristajalne luči in osvetlitev kabine na nadmorski višini do 55.000 čevljev, temperaturah od -55 °C do +85 °C in pod visoko intenzivnimi profili vibracij.

Za razliko od tiskanih vezij za razsvetljavo komercialnega razreda, PCBA za razsvetljavo letalskega razreda zahteva vrhunsko toplotno upravljanje, natančno ujemanje CTE in popolno skladnost z okoljskim in EMI testiranjem DO-160.

Zakaj Unixplore Electronics?

• 20 let dediščine analize napak – Naša pravila oblikovanja izhajajo iz post mortem analize svetlobnih sklopov Airbus in Boeing. Sistematično se izogibamo petim glavnim načinom odpovedi, vključno z utrujenostjo spajkalnega spoja, okvaro MOSFET-a in blokado mikrokrmilnika.

• Proizvodnja na ključ od konca do konca – Unixplore Electronics zagotavlja popolno vertikalno rešitev: postavitev tiskanega vezja, pridobivanje komponent, sestavljanje SMT/DIP, funkcionalno testiranje in konformni premaz. Naš 3.000+ m² objekt zagotavlja mesečno zmogljivost 150.000 dokončanih sklopov.

• Certificiranje letalske in vesoljske industrije – naša tovarna ima certifikat ISO9001:2015. Vsa proizvodnja strogo sledi standardom IPC-6012 Class 3/Aerospace in IPC-610E standardom, kar zagotavlja, da vsak PCBA ustreza kakovosti, pripravljeni za namestitev.

• Zmogljivost sooblikovanja strojne in programske opreme – z izkoriščanjem integriranih orodij EDA zagotavljamo brezhibno mehansko-električno integracijo, kar zmanjšuje motnje med PCBA in strukturnimi ohišji za dostavo "Prvič prav".

Vrste svetlobnih sistemov letal

Letalska razsvetljava spada v različne kategorije, vsaka z edinstvenimi zahtevami PCBA:

Osnovne tehnične specifikacije

Okoljske zahteve

Specifikacije vhodne moči (po MIL-STD-704)

Izbira materiala za razsvetljavo letal PCBA

Material jedra: FR4, MCPCB ali ogljikov kompozit?

Standard FR4 je redko sprejemljiv za osvetlitev letal zaradi slabe toplotne prevodnosti in neusklajenosti CTE s komponentami LED.

Priporočilo Unixplore za zunanjo razsvetljavo: Uporabite bakreni MCPCB ali jedro iz karbonske tkanine. Ujemanje CTE s keramičnimi ohišji LED (6-7 ppm/°C) znatno zmanjša strižno napetost spajkalnega spoja med toplotnim ciklom od -55 °C do +85 °C.

Izbira teže bakra

Toplotno upravljanje za visokozmogljive letalske LED PCBA

MCPCB-ji ponujajo približno 10-krat večjo toplotno prevodnost od standarda FR-4, kar pomeni boljše odvajanje toplote, večjo svetilnost in daljšo življenjsko dobo LED.

Osnovno pravilo: Za vsakih 10 °C znižanja temperature spoja LED se življenjska doba komponente podvoji.

Specifikacije dielektrične plasti

Strategija Thermal Via za LED ploščice

Za vsako visoko zmogljivo LED na PCBA:

• Najmanj 9 toplotnih prehodov (premera 0,3 mm) na LED ploščico

• Napolnjene in zaprte odprtine, potrebne za spajkanje

• Preko razmika: 1,0 mm do 1,2 mm vzorec mreže

• Toleranca praznin: Pod 25 % površine blazinice, vidne pri rentgenskem pregledu

Topologija vezja in krmilna arhitektura

Nadzor zunanje razsvetljave

Sodobna zunanja razsvetljava letala uporablja programabilne gonilnike LED z neodvisnim nadzorom kanala.

Priporočena arhitektura:

1. I²C LED gonilnik IC s programabilnim zaporednim pomnilnikom

2. Zunanja stopnja MOSFET za visokotokovne nize LED

3. Podpora redundance FMU prek ločenih vodil I²C

Prednosti programabilnih gonilnikov:

• Zaporedja osvetlitve tečejo avtonomno po programiranju

• Za običajne vzorce utripanja ni potreben poseg FMU

• Elegantna degradacija, če ena FMU odpove

Notranja osvetlitev kabine

Sistemi LED za osvetlitev potniške kabine letala običajno uporabljajo posamično naslovljive pare LED-mikrokrmilnika.

Prilagodljiv PCBA se pogosto uporablja za osvetlitev kabine, da se prilagodi ukrivljenim površinam trupa.

Vgrajena testna oprema (BITE)

PCBA za razsvetljavo letal mora vključevati zmožnosti samodiagnostike.

Spremljani parametri:

• Vhodna napetost in frekvenca

• Temperatura

• Stanje lučke/LED

• Izhodna napetost in tok

Odgovor BITE:

• Zapiši napako v obstojni pomnilnik

• Izbirno: izpad signala prek diskretnega izhoda

• Nadaljujte z delovanjem, če je varno (prefinjena degradacija)

EMI in zaščita pred strelo

Zaščita pred strelo (zunanje krilne/zadnje luči)

Tehnike za ublažitev EMI

Certificiranje in skladnost

Ključni standardi za razsvetljavo letal PCBA

Zahteve za testiranje kvalifikacij

Pogosta vprašanja o PCBA za razsvetljavo letal

V1: Kakšna je razlika med PCBA z aluminijastim in bakrenim jedrom za zunanjo osvetlitev letala?

Izbira med PCBA z aluminijastim in bakrenim jedrom neposredno vpliva na toplotno zmogljivost, težo in zanesljivost zunanje osvetlitve letala.

Aluminij MCPCB:

• Toplotna prevodnost: 138-238 W/m·K

• Gostota: 2,70 g/cm³ (lahka)

• CTE: 23-25 ​​ppm/°C

• Cena: 30-50% nižja od bakra

Bakreni MCPCB:

• Toplotna prevodnost: 390-401 W/m·K (približno dvojni aluminij)

• Gostota: 8,96 g/cm³ (3,3x težji)

• CTE: 16–17 ppm/°C (boljše ujemanje s komponentami LED pri 6–7 ppm/°C)

• Vrhunsko za izjemno gostoto moči (>2 W/cm²)

Odločitvena matrika za aplikacije na letalu:

Za ekstremna okolja: PCB-ji z ​​jedrom iz ogljikove tkanine nudijo XY toplotno prevodnost 175–300 W/m·K s CTE samo 4–6,5 ppm/°C, kar je zelo podobno keramičnim paketom LED. To zmanjša toplotni stres med hitrimi temperaturnimi cikli od -55 °C do +85 °C.

V2: Kako načrtujem za 400Hz izmenični tok, ki ga najdemo v sistemih osvetlitve potniške kabine letala?

Osvetlitev kabine letala pogosto uporablja 115 V AC pri 400 Hz, ne pa 50/60 Hz, ki ga najdemo v zgradbah. To ustvarja edinstvene zahteve glede oblikovanja.

Oblikovalski izziv 400 Hz: Standardni napajalniki, zasnovani za 50/60 Hz, se bodo pregrevali ali odpovedali pri 400 Hz zaradi izgub jedra v transformatorjih in magnetnih komponentah.

Zahtevane prilagoditve dizajna PCBA:

Kontrolni seznam načrtovanja za 400Hz PCBA:

1. Preverite frekvenčne vrednosti komponent – ​​Transformatorji in induktorji morajo določati delovanje 400 Hz

2. Izmerite zagonski tok – sistemi s frekvenco 400 Hz imajo pogosto večji zagon kot sistemi s 50/60 Hz

3. Preizkusite z močjo za letala – uporabite vir 400 Hz in ne napajalne naprave

4. Preverite sinhronizacijo – veliko sistemov zahteva frekvenčno zaklenjeno zatemnitev

V3: Kateri so najpogostejši načini okvar PCBA razsvetljave letal in kako jih preprečim?

Na podlagi analize napak na terenu svetlobnih sklopov Airbus in Boeing prevladuje teh pet načinov okvar.

Način napake 1: Okvara transformatorja (vezje za vžig/zagon)

Preprečevanje:

• Določite transformatorje z ustrezno toplotno rezervo

• Zagotovite, da lahko material za lončenje prenese -55 °C do +125 °C

• Preizkusite pravilno sekundarno napetost pod obremenitvijo

Način okvare 2: okvara MOSFET v preklopnih vezjih

Preprečevanje:

• Uporabite MOSFET-je, ocenjene za vsaj 2x delovno napetost

• Dodajte zaporne upore (10Ω do 100Ω), da omejite tok

• Vključite dušilna vezja prek stikalnih vozlišč

• Zmanjšajte temperaturo (uporabite dele z oznako spoja 150 °C)

Način okvare 3: Okvara induktorja v resonančnih tokokrogih

Preprečevanje:

• Določite induktorje z izolacijo razreda UL

• Prepričajte se, da nazivni tok presega najvišji delovni tok

• Dodajte toplotno varovalko v seriji za kritična vezja

Način napake 4: Ponastavitev ali zaklepanje mikrokrmilnika

Preprečevanje:

• Uporabite namenski IC za nadzor napetosti (ne ponastavitev RC)

• Preverite, ali čas ponastavitve ustreza zahtevam podatkovnega lista

• Dodajte nadzorni časovnik za obnovitev porjavitve

Način okvare 5: Utrujenost spajkalnega spoja zaradi termičnih ciklov

Preprečevanje prek zasnove PCBA:

• Uporabite materiale, ki se ujemajo s CTE – bakreno jedro (16-17 ppm/°C) je boljše od aluminija (23-25 ​​ppm/°C) v kombinaciji s keramičnimi diodami LED (6-7 ppm/°C)

• Dodajte lepilno lepilo – pod velike komponente nanesite epoksi ali silikonsko lepilo

• Optimizirajte geometrijo blazinic – uporabite zložljive blazinice in večje obročaste obroče na komponentah s skoznjo luknjo

• Razmislite o zalivanju – za zunanje sestave zalivanje ublaži toplotno-mehansko obremenitev

Celovito testiranje: Pred odobritvijo letenja mora PCBA opraviti termični cikel DO-160:

• Najmanj 500 ciklov za notranjost

• 1.000+ ciklov za zunanjost

• Temperaturno območje, ki ustreza dejanski lokaciji namestitve

Povzetek: Kontrolni seznam načrtovanja PCBA razsvetljave za letala

Pravilno zasnovana razsvetljava letala PCBA neprekinjeno deluje več kot 50.000 ur letenja brez vzdrževanja. Kombinacija upravljanja toplote MCPCB, programabilnih gonilnikov LED in kvalifikacijskega testiranja DO-160 zagotavlja zanesljivost, ki jo zahteva letalstvo.

Začnite projekt razsvetljave letala danes

Unixplore Electronics se zavezuje, da bo proizvajalcem originalne opreme in sistemskim integratorjem po vsem svetu zagotavljal rešitve PCBA za razsvetljavo letal, preverjene s standardom DO-160 in pripravljene na letenje. Od vnosa zasnove do končnega sestavljanja zagotavljamo, da vsaka plošča zagotavlja 50.000+ ur letenja neprekinjenega delovanja brez vzdrževanja.

Pišite nam za tehnični list ali prilagojeno ponudbo. Naša ekipa za inženirsko podporo je na voljo za svetovanje pri izbiri materiala in poročila o toplotni simulaciji za vašo specifično aplikacijo.
