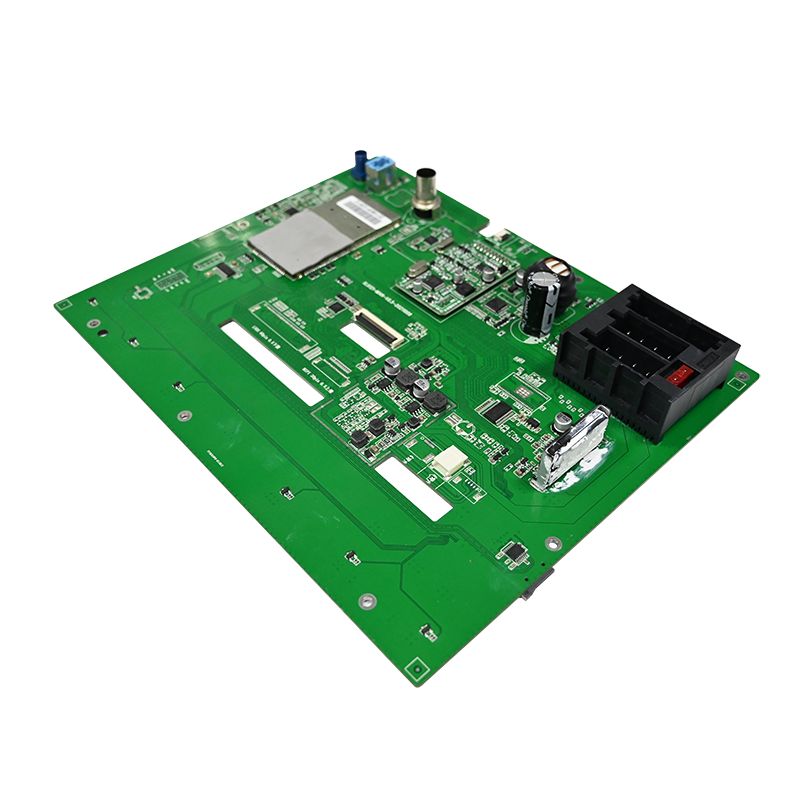

Dash Cam PCBA

Glavne specifikacije kakovosti za PCBA Dash Cam

Določite te parametre pred izbiro komponent. Vsaka odločitev izhaja iz toplotnih in vibracijskih zahtev.

Delovno okolje za avtomobilsko uporabo

Proračun toplotnega upravljanja

Kritično: Znižajte vse elektrolitske kondenzatorje na 50 % nazivne napetosti pri 105 °C. Pokrovček 6,3 V na 5 V tirnici odpove v 6 mesecih.

Izbira komponent za visokokakovostno PCBA kamero na armaturni plošči

Dobra kakovost se začne z deli za avtomobile. Komponente potrošniškega razreda povzročajo okvare na terenu.

Sklop slikovnega senzorja in objektiva

Izogibajte se senzorjem navojnih vrat brez globalne ponastavitve. Hitro gibanje povzroči poševnost, zaradi katere so plošče neberljive.

Arhitektura procesorja in pomnilnika

Pravilo zanesljivosti: uporabite ločen LDO za referenčno napetost pomnilnika DDR (VREF). Vezava na VDD prek uporovnega delilnika povzroči obračanje bitov nad 70 °C.

Napajalna veriga (najbolj kritična)

PCBA kamere na armaturni plošči tukaj odpove bolj kot kjerkoli drugje.

Vnesite valovanje 200 mVpp pri 100 kHz na 12 V vhod. Videoposnetek ne sme prikazati vodoravnih črt.

Postavitev PCBA za celovitost signala in širjenje toplote

Postavitev določa, ali kamera na armaturni plošči PCBA snema zanesljivo ali se zaklene v prometu.

Priporočilo za sklad plasti (najmanj 6 plasti)

Kritična pravila usmerjanja

DDR3L sledi – 50Ω ±10% impedanca, skupina 8 sledi v dolžini 0,5 mm
MIPI CSI (senzor na SoC) – diferencialni pari, neusklajenost dolžine < 0,2 mm
Reža za kartico SD – serija uporov 22Ω v bližini SoC za nadzor prekoračitve
Kristalno (27 MHz) – zaščitni obroč z ozemljenimi prehodi, brez napajalne ravnine pod njim

Kontrole proizvodnega procesa za doslednost

Visokokakovostna PCBA kamera na armaturni plošči zahteva statistični nadzor procesa (SPC) na vsaki liniji.

Spajkalna pasta in reflow

Optični in rentgenski pregled

AOI (avtomatsko optično) – preverja polarnost komponent, spajkalne mostove, dvignjene vodnike
AXI (rentgen) – obvezno za pakete BGA (SoC in DRAM). Razmerje praznin pod kroglo < 25 %
ICT (preskus v vezju) – preveri napajalne tirnice, ure in signale za ponastavitev pred bliskavico vdelane programske opreme

Validacijski testi pred masovno proizvodnjo

Vsaka zasnova PCBA kamere na armaturni plošči mora prestati teh šest testov.

Pogosta vprašanja – pogosta vprašanja o kakovosti PCBA Dash Cam

V1: Zakaj veliko modelov PCBA kamer na armaturni plošči odpove po 6 mesecih načina parkiranja?
O: Primarna okvara je degradacija superkondenzatorja ali baterije zaradi neprekinjenega dopolnjevanja pri visoki vročini. Način parkiranja ohranja kamero na armaturni plošči PCBA aktivno več kot 12 ur na dan pri temperaturah vetrobranskega stekla 60–80 °C. Pojavijo se tri posebne napake:
1. Dvig ESR superkondenzatorja – standardni pokrovčki 2,7 V/10F povečajo ekvivalentno serijsko upornost s 50 mΩ na več kot 1 Ω po 2000 urah pri 70 °C. To prepreči končno izpiranje datoteke, ko se prekine vžig. Uporabite avtomobilske supercaps, ocenjene na 85 °C z začetnim ESR < 30 mΩ.
2. Termalni izklop LDO – 3,3 V LDO napaja zaznavanje gibanja med parkiranjem. Brez namenskega pretvornika (90-odstotna učinkovitost v primerjavi s 60-odstotnim pri LDO) temperatura spoja preseže 125 °C. Preklopite na sinhroni dolar z razširjenim spektrom.
3. Puščanje baterije RTC – iz rezervnih baterij v obliki gumba (CR1220) pušča elektrolit nad 80 °C, kar razjeda bližnje sledi. Zamenjajte s superkondenzatorjem 0,1 F za varnostno kopiranje RTC – brez tveganja puščanja.
Po 4 urah v pečici pri 50 °C vedno preverite način parkiranja s toplotno kamero.

V2: Kako postavitev komponente PCBA vpliva na kakovost nočnega videa v kamerah na armaturni plošči?
O: Postavitev komponent vpliva na sklop električnega šuma v analogni napajalni in taktni liniji slikovnega senzorja. Tri pravila postavitve neposredno vplivajo na nočne posnetke:
Preklopni regulatorji naj bodo 30 mm oddaljeni od senzorja – Valovanje 2 MHz iz pretvornika DC-DC se poveže z 2,8 V analogno tračnico senzorja, če sledi potekajo vzporedno. Izmerite s spektralnim analizatorjem – kakršna koli sprememba nad -85 dBV pri frekvenci ure pikslov ustvari navpične pasove pri šibki svetlobi.
Ločeni digitalni V/I od pasov MIPI – podatkovne linije kartice SD (do 200 MHz harmoniki) sevajo v diferencialno uro MIPI, ko so usmerjene na sosednje plasti. Dodajte ozemljeno prek ograje med regijama SDIO in MIPI.
Pokrovčke za ločevanje namestite največ 1 mm od senzorja – keramični pokrovček 4,7 µF na vsakem napajalnem zatiču absorbira visokofrekvenčni šum. Pokrovčki, daljši od 2 mm, povečajo hrup za 15 dB, kar je vidno kot vodoravne črte v sencah.
Dobro postavljena kamera na armaturni plošči PCBA ustvari čist nočni video, kjer so registrske tablice berljive pri 5 luksih. Slaba postavitev doda artefakte, ki ne prestanejo forenzičnega pregleda.

V3: Ali lahko uporabim isto kamero PCBA za sprednjo in zadnjo kamero?
O: Ne, zaradi treh razlik v strojni opremi, ki jih ni mogoče odpraviti samo z vdelano programsko opremo:
Razdalja ostrenja objektiva – sprednje kamere zahtevajo neskončno ostrenje (3 metre do obzorja). Kamere zadaj potrebujejo tesno ostrenje (0,5 metra do odbijača) za notranjost kombilimuzine. Višina tulca objektiva se razlikuje za 1,2 mm. Običajni PCBA z nastavljivim držalom za leče stane več kot dva namenska modela.
Usmerjenost slikovnega senzorja – sprednje kamere so nameščene pokonci. Zadnje kamere so pogosto nameščene obrnjene (strešna obloga na steklo). Senzor bere slikovne pike od zgoraj navzdol. Digitalno obračanje slike doda zakasnitev 1 okvirja (33 ms pri 30 sličicah na sekundo), kar povzroči neusklajenost sinhronizacije pri dvokanalnih posnetkih. Nastavitev strojne opreme flip via register zahteva različne konfiguracijske datoteke senzorjev.
Toplotno okolje – Zadnje vetrobransko steklo prejme 30 % manj sončne obremenitve kot sprednje. PCBA, optimizirana na sprednji strani, z agresivnim dušenjem moči morda nikoli ne vključi hlajenja na zadnji strani, kar vodi do neusklajenosti staranja kondenzatorja. Dve leti delovanja bosta pokazali, da sprednja enota odpove pred zadnjo.
Namesto tega oblikujte skupno matično ploščo z dvema vmesnima senzorskima ploščama. Osnovna kamera PCBA ima procesor in napajanje. Vsaka senzorska plošča ima svoj nastavek za objektiv, orientacijske zatiče in debelino termalne blazinice. Ta pristop zmanjša skupne SKU-je, hkrati pa ohrani kakovost slike.

Cilji proizvodnega donosa za dobro kakovost

Kakovostna kamera na armaturni plošči PCBA preživi tri leta dnevnih temperaturnih nihanj, vibracij in napetostnih prehodov. Načrtujte z avtomobilskim znižanjem moči, potrdite s toplotnim slikanjem in revizijo vsake proizvodne serije. Ta pristop zagotavlja kamere na armaturni plošči, ki ujamejo trenutek, ki je pomemben.
