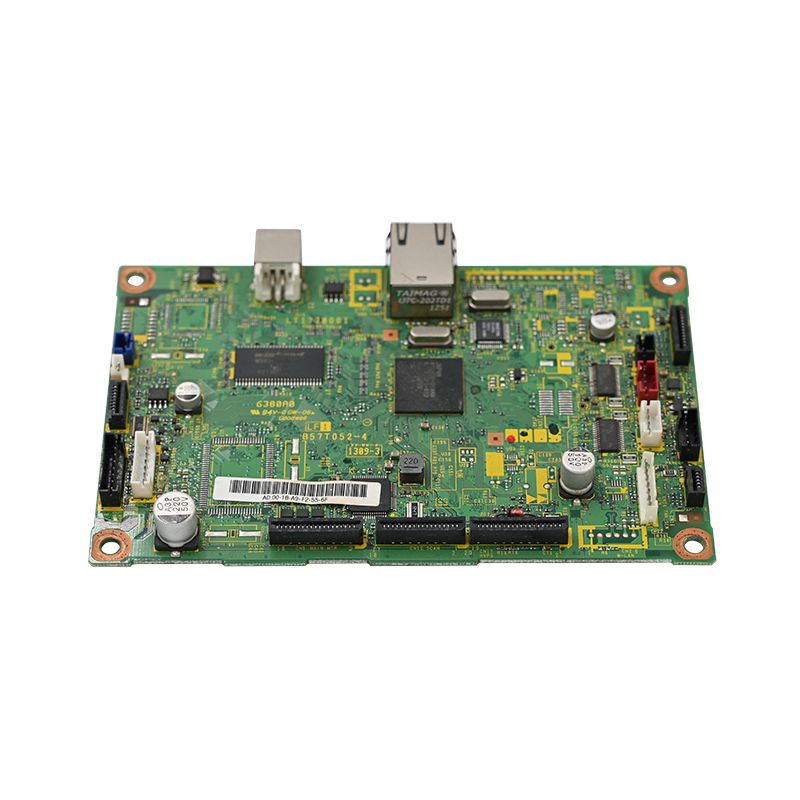

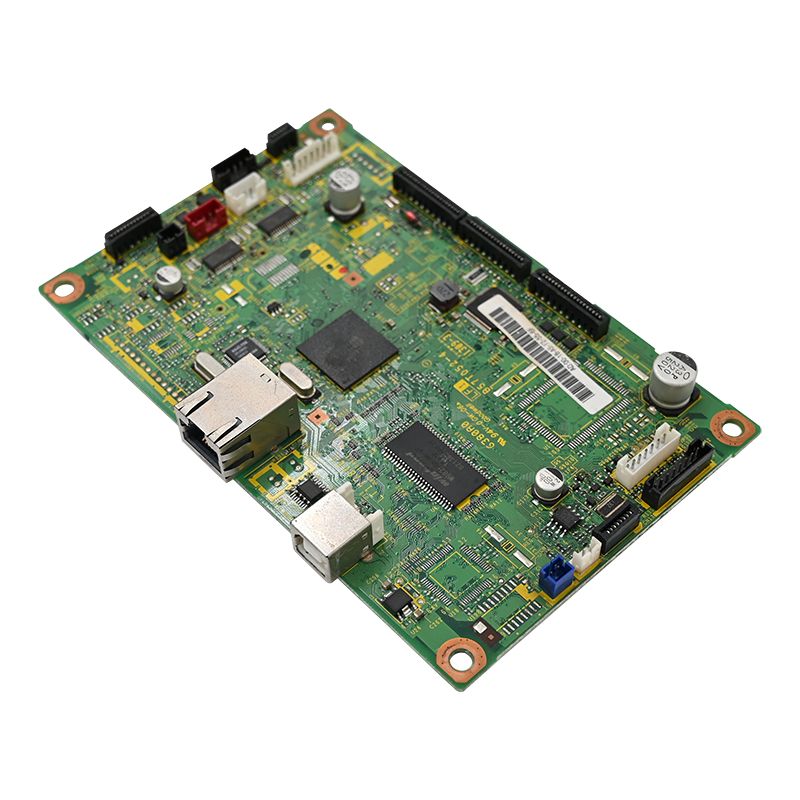

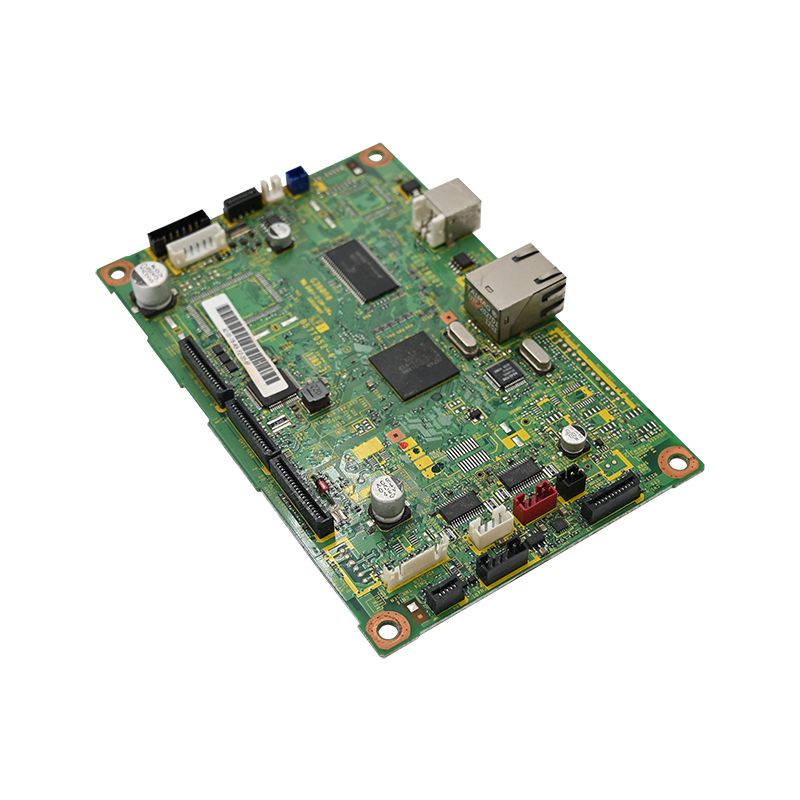

Obd skener PCBA

Ker postajajo vozila vse bolj računalniško podprta, povpraševanje po visoko natančnih, vzdržljivih skenerjih OBD2 (On-Board Diagnostics) še naprej raste. Pri Unixplore Electronics nudimo celovito proizvodno storitev PCBA skenerja OBD2 – od postavitve tiskanega vezja in nabave komponent do sestavljanja, testiranja in konformnega premaza.

Z več kot desetletnimi izkušnjami v sektorju avtomobilske elektronike so naše rešitve PCBA skenerja OBD2 zasnovane tako, da vzdržijo težka okolja avtomobilskih servisnih delavnic in motornih prostorov.

Zakaj izbrati Unixplore za PCBA skenerja OBD2?

• Kakovost avtomobilskega razreda: Naše plošče so zgrajene s komponentami, ocenjenimi za -40 °C do +105 °C, kar zagotavlja delovanje pri ekstremnih temperaturah pokrova.
• Proizvodnja na ključ: Nudimo storitev na enem mestu, vključno s montažo SMT, funkcionalnim testiranjem in izdelavo škatle.
• Osredotočenost na zanesljivost: Funkcije vključujejo 4-slojno zasnovo tiskanega vezja za celovitost signala, konformni premaz za zaščito pred korozijo in strogo testiranje v vezju (ICT).
• Certificirana odličnost: Naš objekt ima certifikat ISO 9001:2015 in je skladen s standardi IPC-610E.

Osnovne specifikacije našega PCBA optičnega bralnika OBD2

Naše profesionalne plošče optičnih bralnikov OBD2 so zasnovane s parametri, o katerih se ni mogoče pogajati, da zagotovijo združljivost z vozili iz leta 1996 (tako bencinskimi kot dizelskimi).

Priporočeni BOM & Component Sourcing

Uporabljamo samo vrhunske komponente, pridobljene od pooblaščenih distributerjev, da zagotovimo dolgo življenjsko dobo in učinkovitost.

• Sprejemno-sprejemniki: sprejemnik-sprejemnik CAN za avtomobilsko uporabo + sprejemnik-sprejemnik, skladen z ISO9141/KWP2000, za robustno komunikacijo prek vodila.

• Zaščita: Niz diod za dušenje prehodne napetosti za zaščito pred izpadom obremenitve.

• Povezljivost: 16-polni moški konektor OBD2, pozlačen z zapahom za zaklepanje (preprečuje oksidacijo kontaktov in zagotavlja dolgoročno zanesljivost pri pogostih vklopih).

• Regulator napetosti: 5V/400mA avtomobilski regulator z nizkim izpadom zagotavlja stabilno napajanje.

Naš proizvodni proces: kakovost brez kompromisov

Sledimo strogemu proizvodnemu toku, da zmanjšamo napake na terenu in garancijska vračila.

1. Postavitev tiskanega vezja in celovitost signala

• Zvezdasta ozemljitev: Analogna in digitalna ozemljitev sta ločeni in združeni samo na eni točki v bližini napajalnika, da se zmanjša hrup.

• Nadzor impedance: sledi CAN_H/CAN_L so vzporedne in usklajene po dolžini (120Ω ±10 % diferenčne impedance).

• Namestitev ESD: Zaščitne komponente so nameščene znotraj 5 mm od zatičev priključka OBD2 za optimalno varnost.

2. Montaža in spajkanje

• Spajka brez svinca: uporaba spajke SAC305 za skladnost z RoHS.

• Priključki skozi odprtino: Določeno za 16-pinski priključek OBD2 za preprečevanje pokanja po ponavljajočih se ciklih vtikanja.

• Konformni premaz: Akrilni ali silikonski premaz se nanese za zaščito pred vlago in kemičnimi kapljami.

3. Testiranje v vezju (ICT) in kalibracija

Vsak PCBA skenerja OBD2 mora prestati strog protokol pred pošiljanjem:

• Preizkus kontinuitete: Preverja kratke stike na vseh 16 zatičih.

• Preskus stiskanja rok: Kroži med CAN, KWP, J1850 z uporabo programabilnega simulatorja vozila.

• Preverjanje porabe toka: Preverjeno, da je <70 mA v mirovanju (izklopljen kontakt), da se prepreči praznjenje akumulatorja avtomobila.

Pogosti načini okvar in naše preprečevanje

Storitve z dodano vrednostjo: integracija Bluetooth/WiFi

Dodajanje brezžične povezave optičnim bralnikom OBD2 pogosto povzroči izzive EMC. Imamo inženirsko strokovno znanje in izkušnje za uspešno integracijo Bluetooth/WiFi, medtem ko izpolnjujemo avtomobilske standarde EMC (npr. CISPR 25).

Fizična izolacija: Brezžični del je izoliran od sledi CAN, da se zmanjšajo motnje.
Ločeno napajanje: namenski regulator napetosti za brezžični modul za preprečevanje motenj.
Feritne kroglice in navadne dušilke: Uporabljajo se na napajalnih vhodih in linijah CAN za zatiranje emisij in zagotavljanje celovitosti signala.

O Unixplore Electronics

• Podjetje Unixplore Electronics Co., Ltd., ustanovljeno leta 2011, je vodilni ponudnik pogodbenih storitev elektronske proizvodnje na enem mestu.

• Zmogljivost tovarne: več kot 3000 kvadratnih metrov velika tovarna s 6 linijami SMT in 4 linijami DIP.

• Letna proizvodnja: več kot 1.500.000 kosov PCBA in 150.000 kompletov končnih izdelkov.

• Globalni doseg: Izvažamo v Severno Ameriko, Evropo in Oceanijo.

Ste pripravljeni na zagon projekta optičnega bralnika OBD2?

• Ni minimalne količine naročila (NI MOQ)
• Brezplačno tehnično svetovanje in pregled DFM
• Pošiljka prototipa že v 72 urah

Ne dovolite, da bi vaši avtomobilski diagnostični izdelki ostali v fazi načrtovanja. Z več kot desetletnimi izkušnjami pri proizvodnji PCBA za avtomobilsko elektroniko vam Unixplore pomaga hitro preoblikovati vaše modele v visokokakovostne izdelke, pripravljene za množično proizvodnjo.
