Kratek odgovor: Odvisno od vaše aplikacije

Z 20-letnimi izkušnjami na področju močnostne elektronike in analize napak v industrijskih pogonih, krmilnikih EV in servo sistemih sem dokumentiral, kako odločitve o spajkanju vplivajo na zanesljivost krmiljenja motorja. Ta priročnik vsebuje inženirske podatke, primerjalne tabele in priporočila, preizkušena na terenu.

Spajkanje brez svinca je obvezno za večino komercialnih izdelkov za krmiljenje motorjev, ki se pošiljajo na regulirane trge (EU, Kitajska, Koreja). Vendar pa obstajajo izjeme za avtomobilske aplikacije pod pokrovom motorja, vesoljsko industrijo in nekatere industrijske pogone, kjer zanesljivost preglasi regulativne zahteve.

Tehnične razlike: osvinčena in nesvinčena spajka

Razumevanje lastnosti materiala pojasnjuje, zakaj je ta odločitev pomembna za PCBA za krmiljenje motorjev.

Sestava in tališča zlitin

Primerjava mehanske zanesljivosti

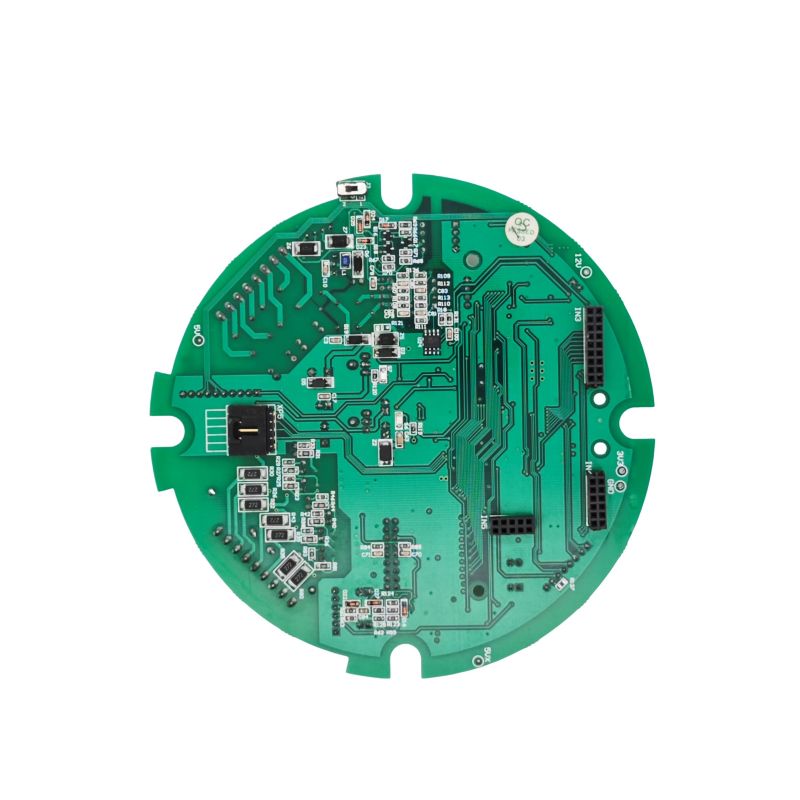

Zakaj se PCBA za krmiljenje motorjev soočajo z edinstvenimi izzivi spajkanja

Krmilni sklopi motorjev doživljajo obremenitve, s katerimi se večina tiskanih vezij nikoli ne sooči. Zaradi teh treh dejavnikov je izbira spajkanja kritična.

1. Okolja z visokimi vibracijami

Krmilniki motorjev, nameščeni neposredno na črpalke, kompresorje ali električna vozila, doživljajo stalno mehansko vzbujanje. Ena dokumentirana študija je primerjala identične PCBA s spajkami z osvinčenim in nesvinčenim:

- Vodeni sklop:Prve okvare po 40 urah 6g naključnih vibracij (zlom sestavne noge)

- Montaža brez svinca:Isti način okvare po samo 4 urah enakega vibriranja

vzrok? Spajka brez svinca ima zmanjšano duktilnost. Ko se sklep ne more upogniti, se vibracijska obremenitev osredotoči na komponentni vodnik, kar povzroči prezgodnji zlom.

2. Ekstremno termično cikliranje

Motorni pogoni proizvajajo toploto. Potem se motorji ustavijo. Potem začnejo znova. Tipičen industrijski pogon tisočkrat ciklično preklopi od -40 °C do +125 °C.

Osvinčena spajkaprilagodi CTE (koeficient toplotnega raztezanja) neskladja med komponentami in PCB s pomočjo duktilnosti.

Spajka brez svincatvori debelejše, bolj krhke intermetalne spojine (IMC) na spojni površini. Prekomerna rast IMC oslabi vmesnik in pospeši nastanek razpok.

3. Visoki tokovi in ​​joulsko segrevanje

PCBA za krmiljenje motorja prenašajo stalen tok od 5 A do 200 A+. Vsak spajkalni spoj se samosegreje zaradi izgub I²R.

Primarna razlika ni v odpornosti, temveč v tem, kako sklep sčasoma obvladuje obremenitve zaradi termičnih ciklov.

Kdaj MORATE uporabiti nesvinčeno spajko

Regulativne zahteve v teh scenarijih puščajo malo prostora za izbiro.

Trgi, skladni z RoHS

EU, Kitajska, Južna Koreja in številne druge jurisdikcije omejujejo svinec v elektroniki na 0,1 % teže homogenega materiala. Izdelki, ki se prodajajo na teh trgih, morajo uporabljati spajke brez svinca, razen če velja posebna izjema.

Porabniški in komercialni krmilniki motorjev

Gospodinjski aparati (pralni stroji, ventilatorji HVAC, kompresorji za hladilnike)

Električna orodja z motornimi pogoni

Komercialni krmilniki HVAC

Robotika za neindustrijsko uporabo

Izvozno usmerjena proizvodnja

Če izdelujete PCBA za krmiljenje motorjev za globalno distribucijo, vzdrževanje ločenih proizvodnih linij z osvinčenim in brez svinca ustvarja zapletenost inventarja in tveganje kakovosti. Poenotena obdelava brez svinca je praktična izbira.

Ko lahko upravičite svinčeno spajko (izjeme)

Nekatere aplikacije izpolnjujejo pogoje za izjeme RoHS ali pa v celoti ne spadajo v regulativni obseg.

Avtomobilska elektronika pod pokrovom motorja

Izjema 7(c)-I(velja vsaj do leta 2026) dovoljuje vodilno vlogo v visoko zanesljivi avtomobilski elektroniki, kjer alternative brez svinca niso dokazano zanesljive.

Podatki iz resničnega sveta dobaviteljev Tier-1 kažejo:

• Spoji brez svinca v krmilnih enotah motorja kažejo zgodnejši začetek razpok pri termičnih ciklih
• Tvorba kositrnih brkov na čistih kositrnih zaključkih ustvarja tveganje kratkega stika v zaprtih ECU-jih
• Številni avtomobilski proizvajalci originalne opreme še naprej določajo osvinčeno spajko za varnostno kritične module

Letalstvo in vojska

Popolna oprostitev. Spajka brez svinca ni potrebna za uporabo v letalstvu, obrambi ali vesolju. Ti sektorji še naprej uporabljajo Sn63/Pb37 na podlagi desetletij podatkov o zanesljivosti.

Industrijski motorni pogoni (10+ letna življenjska doba)

Kadar mora krmilnik motorja delovati več kot 15 let v neklimatizirani tovarni (okolje od -20 °C do +70 °C), ostaja osvinčena spajka konservativna izbira. Podatki o dolgoročni toplotni utrujenosti za brez svinca v teh pogojih se še razvijajo.

Medicinska oprema (nevsadljiva)

Obstajajo izjeme za številne medicinske elektronske naprave, kjer zanesljivost neposredno vpliva na varnost pacientov.

Popravila in nadomestni deli

Nadomestni PCBA za obstoječo opremo za spajkanje z osvinčenim spajkom bi moral uporabljati osvinčeno spajko za ohranitev metalurške združljivosti z obstoječimi spoji in komponentami.

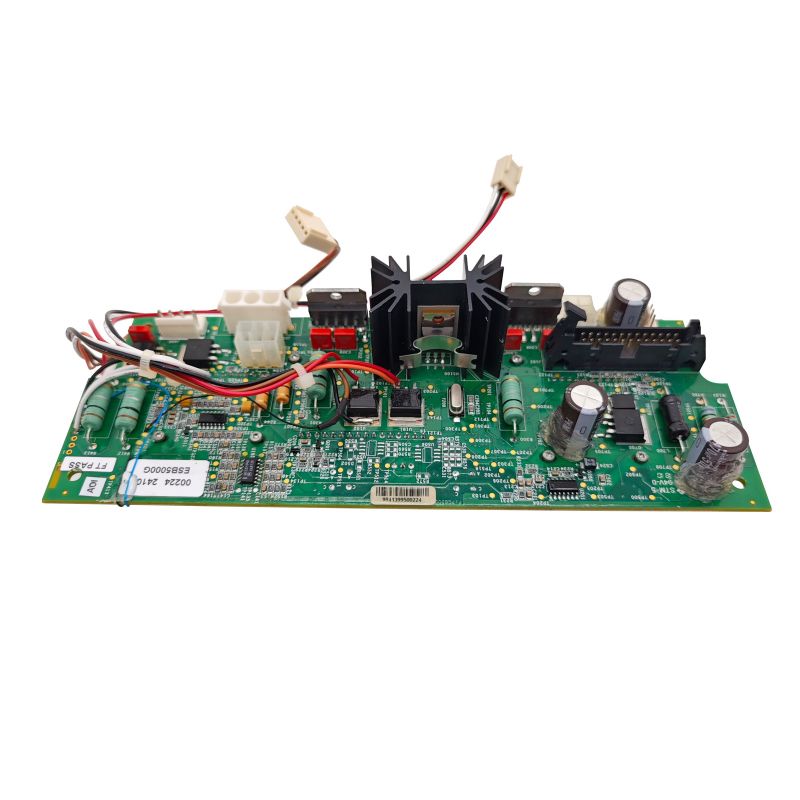

Premisleki o kritičnih komponentah PCBA za krmiljenje motorja

Vsi deli ne prenašajo temperatur spajkanja brez svinca. Teh pet kategorij zahteva posebno pozornost.

1. Temperaturno občutljive komponente

Reflow brez svinca doseže najvišjo temperaturo pri 245 °C do 260 °C – bistveno višje kot pri osvinčenih 220 °C do 230 °C.

2. Komponente s čistim kositrom

Prevleke iz čistega kositra (pogoste pri komponentah brez svinca) lahko sčasoma razvijejo prevodne brke – kar je kritično tveganje za krmiljenje motorjev s tesnimi razmiki med komponentami.

Strategije ublažitve:

- Določite NiPdAu ali mat kositrno-bizmutove zaključke namesto čistega kositra

- Nanesite konformni premaz na vse spajkalne spoje

- Izogibajte se čistemu kositru na komponentah v območjih z visoko gostoto

3. Obstoječi popis osvinčenih komponent

Uporaba komponent iz osvinčenih spajk (npr. vodnikov, prevlečenih s SnPb) v postopku sestavljanja brez svinca ustvariprocesna nezdružljivost:

Zaključek komponente se tali pri 183 °C, brezsvinčna spajka pa zahteva 245 °C+

Končni del komponente lahko oksidira ali se raztopi, preden nastane spajkalni spoj

Rezultat: nezanesljivi spoji, napake glave v blazini in okvare na terenu

pravilo:Uporabite komponente, ocenjene za postopek spajkanja, ki ga bodo izkusili.

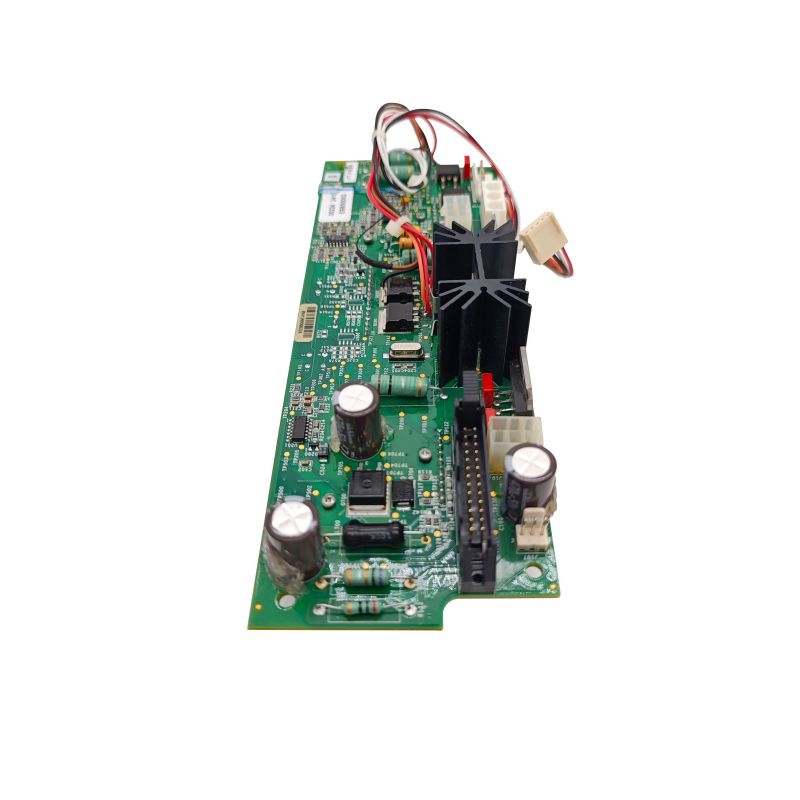

Najboljše prakse za PCBA za krmiljenje motorja brez svinca

Če se zahteva brez svinca, te prakse povečajo zanesljivost.

Izbira površinske obdelave PCB

Priporočilo:ENIG zagotavlja najboljše omočenje in najdaljši rok uporabnosti za sestavljanje brez svinca.

Optimizacija profila Reflow

Slabo optimiziran brezsvinčni profil reflow ustvarja hladne spoje, praznine in krhke IMC.

Zmanjšanje vibracij za spoje brez svinca

Glede na zmanjšano duktilnost brez svinca pri vibracijah, naredite naslednje dodatne korake:

1. Zalivanje/inkapsulacija:Napolnite ohišje okrog komponent z veliko maso (konektorjev, transformatorjev, velikih kondenzatorjev) s silikonsko ali uretansko maso za zalivanje. To prenese vibracijsko napetost stran od spajkalnih spojev.

2. Komponente, vezane na lepilo:Pod velikimi napravami za površinsko montažo (induktorji, aluminijasti kondenzatorji) uporabite epoksi ali silikonsko lepilo.

3. Zmanjšajte višino odmika komponente:Visoke komponente z dolgimi vodi delujejo kot vibracijske ročice. Določite komponente z nizkim profilom, kjer je to mogoče.

Pogosta vprašanja PCBA za krmiljenje motorja

Spodaj so tri tehnična vprašanja oblikovalcev motornih pogonov in proizvodnih inženirjev.

V1: Načrtujem krmilnik motorja za električna vozila za dobavitelja avtomobilske industrije Tier-1. Ali lahko uporabim spajko brez svinca?

A:Da, vendar s precejšnjim preizkusom kvalifikacij. Večina avtomobilskih dobaviteljev Tier-1 trenutno uporablja spajke brez svinca za nove modele, ker je skladnost z RoHS zahtevana za vozila na trgu EU. Vendar pa obstajajo izjeme za elektroniko pod pokrovom, kjer podatki o zanesljivosti brez svinca ostajajo nepopolni.

Vaš kvalifikacijski načrt mora vsebovati:

Praktični nasvet:Številni proizvajalci originalne opreme za avtomobile še naprej določajo osvinčeno spajko za ECU pod pokrovom motorja z uporabo obstoječe izjeme RoHS. Pogovorite se s stranko, preden se zavežete uporabi brez svinca. Če je brez svinca obvezno, določite površinsko obdelavo ENIG in konformni premaz za vse sklope.

V2: Moj industrijski motorni pogon se je po 18 mesecih pokvaril zaradi počenih spajkalnih spojev na šestih močnostnih MOSFET-ih. Sklop uporablja spajko brez svinca SAC305. Kaj je šlo narobe?

A:Gre za klasično toplotno utrujenost. Tukaj je diagnostično zaporedje:

1. korak – preglejte lokacije razpok:Pod mikroskopom si oglejte vmesnik med napeljavo MOSFET-a in vložkom spajke. Če razpoka poteka vzdolž plasti intermetalne spojine (IMC), se je IMC med reflowom predebelila.

2. korak – preglejte svoj profil preoblikovanja:Za SAC305 mora biti čas nad likvidusom (TAL) največ 60 do 90 sekund. Če je vaš TAL presegel 120 sekund, lahko debelina IMC preseže 10 µm (območje krhkosti se začne nad 5 µm).

3. korak - Izmerite dvig temperature na odtočni ploščici MOSFET:Z infrardečo kamero izmerite temperaturo blazinice pri polni obremenitvi. Če preseže 110 °C, je delta termičnega cikla (ΔT) prevelika.

4. korak – preverite enotočkovno namestitev:Napajalni MOSFET-ji z ​​velikimi termalnimi blazinicami (DPAK, D2PAK, TO-263), ki nimajo toplotnih prehodov ali imajo praznine pod ploščico, imajo vroče točke. Rentgensko slikajte sklepe – praznine nad 25 % površine blazinic so nesprejemljive.

Priporočeni popravki (po prioriteti):

1. Zmanjšajte ΔT:Dodajte hladilnik ali izboljšajte pretok zraka, da bodo MOSFET ploščice ob polni obremenitvi ostale pod 90 °C.

2. Dodajte toplotne prehode:Pod vsako ploščo MOSFET postavite niz 0,3-milimetrskih odprtin (napolnjenih in zaprtih), da odvajate toploto v ozemljitveno ploščo tiskanega vezja.

3. Uporabite zlitino z nizko vsebnostjo srebra:Razmislite o SAC105 (1 % Ag) namesto SAC305. Nižja vsebnost srebra poveča duktilnost in odpornost proti toplotni utrujenosti na račun nekoliko višjega tališča.

4. Priključite MOSFET-e:Na MOSFET-je nanesite toplotno prevodno zalivno maso. To ublaži toplotno ciklično obremenitev in prenaša toploto.

V3: Moram popraviti PCBA za krmiljenje motorja, ki je prvotno uporabljal osvinčeno spajko. Ali lahko za popravilo uporabim spajko brez svinca?

A:Tehnično da, vendar ni priporočljivo. Evo zakaj:

Problem 1 - Mešana metalurgija:Spajka brez svinca (SAC305) se ne meša dobro z ostanki svinčene spajke (Sn63/Pb37). Nastala zlitina ima nepredvidljivo tališče (običajno 190 °C do 210 °C) in tvori šibke, zrnate spoje, ki so nagnjeni k pokanju.

Problem 2 - temperaturni konflikt:Za pravilno pretakanje nesvinčene spajke potrebujete spajkalno konico s temperaturo od 370 °C do 400 °C. Ta temperatura lahko:

Odstranite ploščico tiskanega vezja s podlage FR4

Poškodba sosednjih komponent (zlasti elektrolitskih kondenzatorjev)

Stopite bližnje plastične konektorje

Priporočeni protokol popravila:

Če morate na svinčeni plošči uporabiti brez svinca:Odstranite 100 % obstoječe spajke z območja popravila z vakuumsko postajo za odspajkanje. Preglejte pod povečavo - morebitni ostanki osvinčene spajke bodo kontaminirali novi spoj. Nato nadaljujte s spajkanjem brez svinca pri 370 °C z aktivnim talilom.

Odločitvena matrica: osvinčeni vs. brez svinca za krmiljenje motorja PCBA

Uporabite to tabelo kot vodilo pri izbiri spajkanja.

Spajkanje brez svinca je zakonsko obvezno za večino PCBA za krmiljenje motorjev, ki se pošiljajo na regulirane trge. Vendar pa lastnosti materiala zlitin brez svinca – večja krhkost, debelejša tvorba IMC, tveganje kositrnih laskov – povzročajo resne pomisleke glede zanesljivosti pri aplikacijah z visokimi vibracijami in toplotnimi cikli.

Za obvezne aplikacije brez svinca:

Za najboljše vlaženje uporabite površinsko obdelavo ENIG

Previdno nadzirajte profil reflowa (TAL 60-90 sekund, vrh 245-260 °C)

Dodajte zalivanje ali lepilo za komponente z veliko maso

Nanesite konformni premaz za ublažitev kositrnih brkov

Za aplikacije, ki izpolnjujejo pogoje za izjeme (avtomobilski pod pokrovom motorja, industrijski 10+ let, vesoljski, medicinski):

- Osvinčena spajka (Sn63/Pb37) ostaja zlati standard zanesljivosti

- Kombinacijo duktilnosti, odpornosti na vibracije in desetletja podatkov s terena je težko nadomestiti

Za popravila:Ujemajte z originalno spajkalno zlitino. Mešana metalurgija ustvarja nepredvidljive, nezanesljive spoje.

Odločitev končno uravnoteži skladnost s predpisi in zanesljivost na terenu. Za potrošniške izdelke s pričakovano življenjsko dobo od 3 do 5 let je izdelek brez svinca zrel in zanesljiv. Za krmiljenje motorjev, ki so pomembni za varnost ali dolgo življenjsko dobo, si prizadevajte za izjemo in uporabite osvinčeno spajko.
