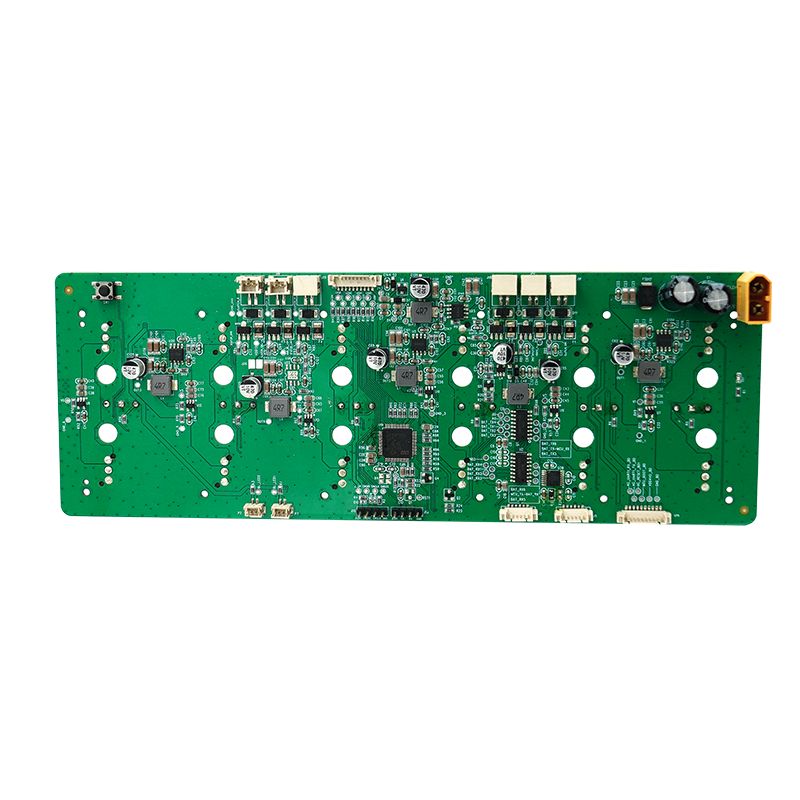

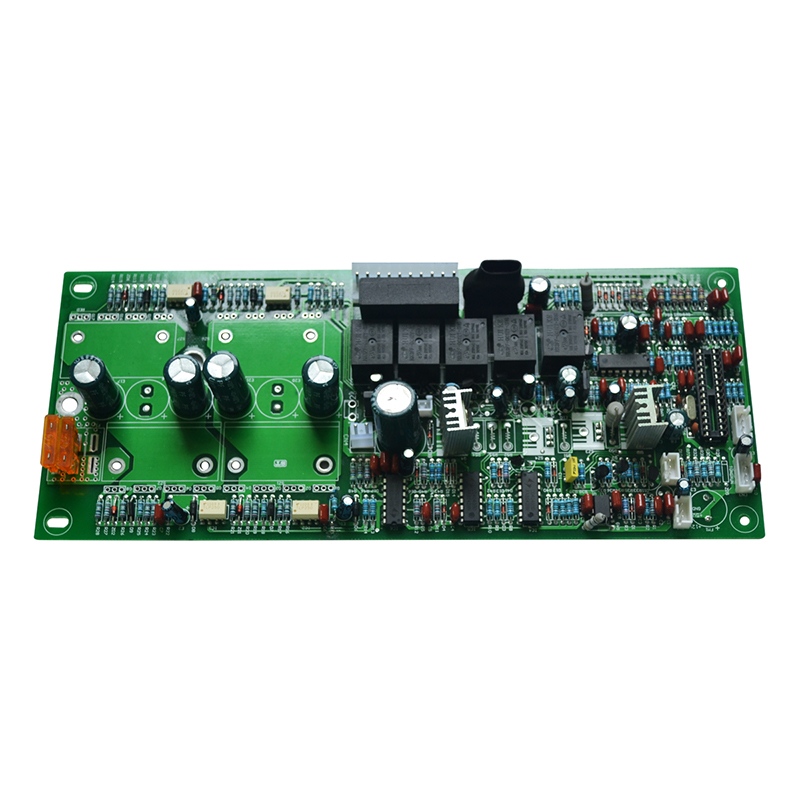

Masažna pištola PCBA

Kakšen je postopek za izdelavo masažne pištole PCBA: 20-letni vodnik za proizvodnjo

Proizvodnja masažne pištole PCBA zahteva rokovanje z velikim tokom, brezkrtačni nadzor motorja in varnost uporabnika. Po dveh desetletjih proizvodnje elektronike za motorne pogone sem videl, da se modeli pregrevajo, izgubljajo hitrost pod obremenitvijo ali ustvarjajo nevarnosti za baterije. Ta postopek korak za korakom pokriva celoten potek proizvodnje od izbire komponent do končnega preizkusa.

Standardni proizvodni tok za masažno pištolo PCBA

Vsaka masažna pištola PCBA sledi zaporedju 9 korakov. Preskok katerega koli koraka poveča stopnjo napak na terenu.

1. korak – Nabava komponent in vhodni pregled

Test: Vzorčite 50 MOSFET-ov iz vsake serije. Izmerite Rds(on) pri 25 °C in 80 °C. Zavrnite serije, ki presegajo 7 mΩ pri visoki temperaturi.

2. korak – šablona spajkalne paste in tiskanje

Kritično: Uporabite stopničasto šablono – 0,12 mm debelo pod MOSFET-ji, 0,10 mm pod MCU in senzorji. Ena sama debelina povzroči razpoke ali mostove.

3. korak – SMT sestavljanje in preoblikovanje

• Vrstni red postavitve: Hallovi senzorji → pasivni → MOSFET-ji → MCU → konektorji
• Profil reflowa: največ 245 °C za 10 sekund (brez svinca)
• Atmosfera dušika – zahtevana za pakete QFN (MCU, gonilnik vrat)
• Rentgenski pregled – Obvezno za preverjanje praznin pod MOSFET ploščicami (praznine < 20 %)

Korak 4 – Selektivno spajkanje za komponente skozi luknje

Masažna pištola PCBA pogosto potrebuje dele skozi luknje za mehansko trdnost:

Ne prelivajte delov skozi luknje. Njihova plastična telesa se stopijo v pečici pri 245°C.

Zasnova vezja motornega pogona za masažno pištolo PCBA

Del motornega pogona določa ravnanje z zastojnim tokom in čas delovanja baterije.

Trifazni brezkrtačni enosmerni (BLDC) motorni pogon

Toplotna zasnova: Vsak MOSFET razprši do 2 W pri 20 A. Uporabite toplotne prehode (9 na MOSFET), ki se povezujejo s spodnjim bakrenim izlivom (najmanj 2 oz).

Upravljanje napajanja za baterijo in polnjenje

Kritična varnost: Uporabite dve neodvisni poti za zaščito pred prevelikim tokom – eno v gonilniku vrat, eno v IC za zaščito baterije. Posamezna napaka ne sme omogočiti, da bi motor deloval brez nadzora.

Programiranje vdelane programske opreme in kalibracija

Nobena masažna pištola PCBA ne zapusti proizvodnje brez popolne kalibracije.

Zaporedje programiranja

1. Utripanje zagonskega nalagalnika – prek SWD ali UART (5 sekund)
2. Kalibracijske konstante – shranjene v EEPROM ali MCU flash
3. Tabela za iskanje hitrosti – delovanje PWM v primerjavi s ciljnim številom vrtljajev (12 točk)
4. Prag zaznavanja zastoja – tokovna omejitev nastavljena na 22 A ± 1 A

Kalibracijski parametri, shranjeni na ploščo

Zakaj je kalibracija pomembna: Brez Hallove kalibracije na ploščo motor pri nizkih hitrostih oddaja slišno piskanje. Uporabniki zavračajo masažne pištole, ki zvenijo pokvarjeno.

Montaža in mehanska integracija

PCBA je neuporaben, če se ne prilega ročaju ali ne odvaja toplote.

Hladilnik in toplotni vmesnik

Preizkus: Zaženite masažno pištolo PCBA pri 2800 obratih na minuto 30 minut. Temperatura ohišja MOSFET mora ostati pod 85 °C.

Kabelski snop in priključek za razbremenitev napetosti

• Baterijske žice – spajkane in nato zlepljene s silikonom (preprečuje upogibanje)
• Fazne žice motorja – konektor JST z zaklepnim zapahom (najmanj 20 ciklov)
• Gumbni flex kabel – ZIF konektor, razmak 0,5 mm, lepljen po vstavitvi

Testiranje proizvodnje in kontrola kakovosti

Vsaka masažna pištola PCBA mora opraviti teh pet testov pred montažo.

Test vžiga in vibracij

Vzorec 5 % proizvodnje za:

• 6 ur pri 2400 RPM – spremljajte temperaturo MOSFET prek senzorja MCU
• Naključne vibracije – 5 Grms, 30 minut (simulira padlo orodje)
• Cikel polnjenja-praznjenja – 3 cikli (preverja zaščito IC)

Pogosta vprašanja – Pogosta vprašanja o proizvodnji PCBA masažnih pištol

V1: Kaj povzroča, da masažna pištola PCBA izgubi moč pod pritiskom telesa?

O: Glavni vzrok je neustrezna moč pogona vrat za MOSFET-je na visoki strani. Ko tlak poveča obremenitev motorja, krmilnik BLDC poskuša povečati tok. Če je zagonski kondenzator (ki napaja gonilnik vrat na visoki strani) premajhen, napetost na vratih pade pod prag MOSFET-a, kar poveča Rds(on) s 4 mΩ na 20 mΩ. To ustvari toplotno ubežno zanko:

Padec napetosti → nižji pogon vrat → večji upor → več toplote → nadaljnje povečanje upora

Popravek zahteva tri spremembe na masažni pištoli PCBA:

1. Vrednost kondenzatorja Bootstrap – uporabite najmanj 220 nF (veliko modelov uporablja 47 nF). Izračunajte na podlagi naboja vrat: C_boot = (Q_g × 10) / ΔV. Za tipične MOSFET (Q_g = 30 nC) 220 nF zagotavlja varno rezervo.
2. Temenski tok gonilnika vrat – izberite gonilnik z zmogljivostjo ponora/vira 1,5 A (npr. DRV8320). Šibki gonilniki (0,5 A) ne morejo ponovno napolniti zagonskega pokrova med visokimi delovnimi cikli PWM.
3. Bootstrap dioda – Uporabite ultrahitro diodo (trr < 50 ns). Standardni 1N4148 ima obnovitev 4 ns, vendar le 100 mA nazivne vrednosti – nezadostno za masažno pištolo PCBA, ki deluje pri 20 kHz PWM. Preklopite na BAS3007 (1A, 10 ns).

Po teh spremembah ostaja zastojni tok stabilen pri 22 A tudi pri 15 kg uporabljenega telesnega tlaka.

V2: Kako preprečim lažne sprožitve IC za zaščito baterije na PCBA masažni pištoli?

O: Do lažnih sprožilcev pride, ko se šum komutacije motorja poveže s tokovno linijo zaznavanja IC za zaščito baterije. Fazno preklapljanje motorja BLDC ustvari 1 µs tokovne skoke do 50 A – prehitro, da bi jih zaščitni IC razlikoval od kratkega stika. To rešijo trije popravki strojne opreme:

Nizkopasovni filter na zaznavnem vhodu – namestite RC filter (10Ω + 1 µF keramika) neposredno na CS+ zatič zaščitnega IC. Kotna frekvenca = 16 kHz. Ta prepušča povprečni tok (20–30 A), vendar blokira komutacijske konice 200 kHz.

Ločeno ozemljitev zaznavalnega upora – Zaženite namensko Kelvinovo sled od negativnega priključka shunt upora do zatiča CS-pin zaščitnega IC. Ne delite tega ozemljitve z izvornimi tokovi MOSFET. Tudi 1 mΩ skupne sledi ustvari 50 mV lažnega signala pri 50 A.

Prilagoditev časovnika zakasnitve – Programirajte zakasnitev nadtoka zaščitnega IC na 100 µs (če vaš IC to podpira). Večina modelov masažnih pištol PCBA uporablja zakasnitev 10 µs glede na referenčne modele baterij. Komutacijski konici trajajo le 2–3 µs. Zakasnitev 100 µs jih ignorira, medtem ko se še vedno odzove na prave kratke stike (trajanje > 50 µs).

Test z osciloskopom: Sonda CS+, medtem ko motor deluje pri največji obremenitvi. Konice morajo ostati pod pragom sprožitve zaščitnega IC (običajno 50 mV za 50 A shunt). Če konice presežejo prag, povečajte kapacitivnost filtra na 2,2 µF.

V3: Kakšen je pravilen postopek za programiranje plošč PCBA z več masažnimi pištolami v proizvodnji?

O: Štiristopenjski postopek proizvodnega programiranja preprečuje zamenjave in skrajša čas programiranja za 75 % v primerjavi z utripanjem enega za drugim.

Faza 1 – programiranje pred SMT (izbirno za velike serije)

Uporabite skupinski programator (npr. Elnec BeeProg), da zagonski nalagalnik vstavite v MCU pred namestitvijo. To deluje samo za mikrokontrolerje z zunanjo bliskavico (ohišja QFN z izpostavljenimi nožicami). Zavrnite vsak čip, ki ne opravi preverjanja – ceneje kot predelava postavljenih plošč.

Faza 2 – Sistemsko programiranje po SMT

Postavite nastavek za pogo za programiranje (6 zatičev: SWDIO, SWCLK, 3,3 V, GND, RESET, BOOT0). Uporabite večkanalni programator (8 ali 16 plošč hkrati). Ciljni čas: 45 sekund na tablo, vključno s preverjanjem.

Faza 3 – Kalibracijska postaja (najbolj kritična)

Po programiranju premaknite deske na kalibrirno napravo, ki vsebuje pravi motor masažne pištole z optičnim kodirnikom. Napeljava vodi vsako masažno pištolo PCBA skozi:

• Poravnava dvorane (samodejno prilagodi električni kot)
• Linearnost hitrosti (beleži tabelo PWM proti RPM)
• Omejitev toka (poveča obremenitev do izklopa 22 A)

Shranite teh 12 kalibracijskih konstant v zaščiten bliskovni sektor MCU. Plošče brez kalibracije proizvajajo nedosledne rampe hitrosti.

Faza 4 – Sledljivost

Na vsak PCBA natisnite kodo 2D Data Matrix, ki vsebuje:

• Koda datuma proizvodnje (YYWW)
• Kontrolna vsota umerjanja
• Številka serije MOSFET (od dohodnega pregleda)

Skenirajte to kodo med končnim sestavljanjem. Če pride do napake na terenu, lahko sledite določeni seriji komponent in predelate samo prizadete enote.

Ciljni izkoristek proizvodnje za masažno pištolo PCBA

Pravilno izdelana masažna pištola PCBA zagotavlja 2800 vrt/min pod obremenitvijo, se izklopi ob zastoju v 500 ms in preživi 500 ciklov polnjenja. Sledite temu postopku, preverite vsak korak in vaši izdelki bodo boljši od konkurentov, ki preskočijo kalibracijo ali premalo določijo pogon vrat.
