Izogibanje pastem pri ozemljitvi in ​​ostankom vijakov: Smernice za načrtovanje PCBA z visoko zanesljivostjo krmiljenja motorja

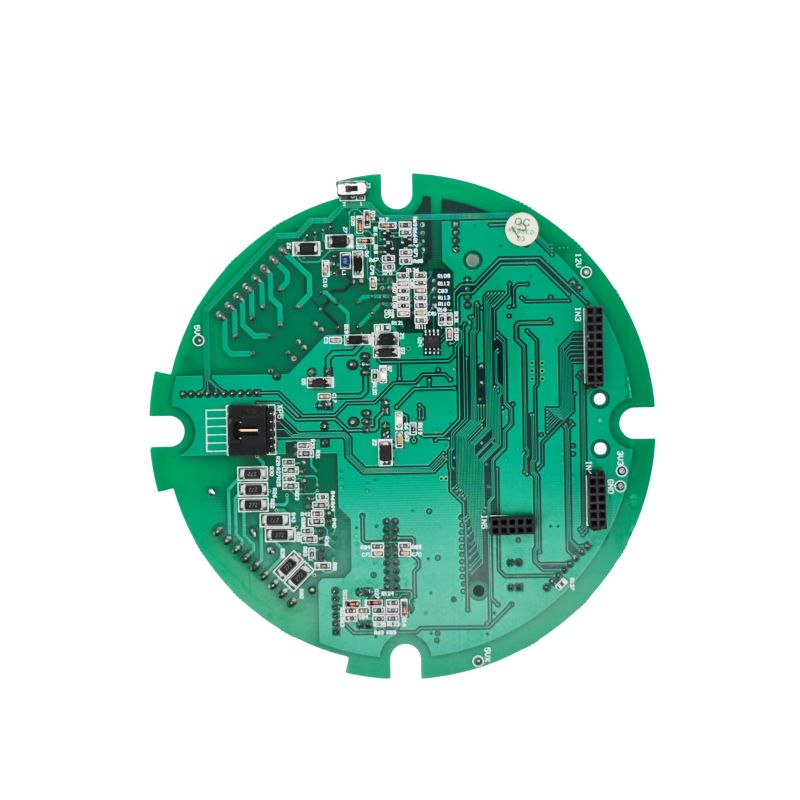

PCBA za krmiljenje motorja (Printed Circuit Board Assembly) je ključni dejavnik natančnega nadzora gibanja v industrijski avtomatizaciji, robotiki, vozilih z novo energijo in pametnimi gospodinjskimi napravami. Ta praktični vodnik združuje ključne vpoglede pri izbiri arhitekture, postavitvi tiskanega vezja, sestavljanju in preverjanju, s čimer pomaga inženirjem in produktnim vodjem, da se izognejo pogostim pastem in zagotovijo gladek prehod od prototipa do proizvodnje velikih količin.

1. Faza načrtovanja: arhitektura in izbira komponent

1.1 Rešitve po meri v primerjavi s standardnimi

Na začetku projekta ocenite, ali boste sprejeli PCBA po meri ali standarden modul, ki je že na voljo. Medtem ko PCBA po meri povzroči višje vnaprejšnje stroške NRE (neponavljajočega se inženiringa), omogoča optimizacijo za določene tipe motorjev, kot so BLDC, koračni ali servo motorji, in natančne ciljne zmogljivosti (npr. natančnost hitrosti/navora v ±0,5 %). Rešitve po meri ponujajo tudi vrhunsko učinkovitost sistemske integracije (pogosto presega 95 %) in dolgoročno zanesljivost v težkih pogojih delovanja.

1.2 Izbira jedrnega nabora vezij in topologije

• Procesor: 32-bitni MCU z namenskimi perifernimi napravami za krmiljenje motorja (npr. jedro ARM Cortex-M4) je močno priporočljiv za obvladovanje računsko intenzivnih algoritmov, kot je krmiljenje, usmerjeno v polje (FOC) z odzivom v realnem času.

• Driver in Power Stage:

• Za modele z visoko integracijo izberite popolnoma integrirane IC-je gonilnikov BLDC (npr. serija TI MCF831xC), ki združujejo gonilnike vrat in napajalne FET-je. To poenostavi zunanje vezje, vendar zahteva skrbno ločitev – vsaj pet kritičnih kondenzatorjev (VM-PGND, CPH-CPL itd.) mora biti nameščenih na podatkovni list, da se zagotovi stabilno delovanje.

• Za aplikacije z visoko močjo (npr. >50 A) so prednostni diskretni MOSFET-ji/IGBT-ji z ​​namenskimi gonilniki vrat. Razmislite o napravah s širokim pasovnim presledkom (SiC ali GaN), da dosežete višje preklopne frekvence in zmanjšane izgube.

2. Postavitev tiskanega vezja: Umetnost dušenja hrupa in upravljanja toplote

Krmilna plošča motorja je sama po sebi mešani signalni in energijsko intenziven sklop. Slaba postavitev je glavni vzrok za EMC napake in povratne informacije.

2.1 Strategija razdelitve tokokroga in ozemljitve (kritično)

Zlato pravilo: fizično izolirajte napajalno ozemljitev od signalne ozemljitve.

• Območje: PCB razdelite na tri ločene regije:

• Hrupno območje: močnostni pretvornik, releji in zanke za pogon vrat.

• Digitalna cona: MCU, komunikacijski vmesniki (CAN, UART, SPI).

• Analogno območje: zaznavanje toka/napetosti, vhodi kodirnika/razločevalnika. Visokofrekvenčne sledi PWM hranite stran od občutljivih analognih povratnih poti.

• Izvedba ozemljitve:

• Uporabite pristop enotočkovne ozemljitve ali pristop razcepljene ozemljitvene ravnine.

• Povežite digitalno in analogno ozemljitev na eni točki blizu referenčnega zatiča ADC.

• Izolirajte napajalno ozemljitev (šumno) in jo povežite s točko zvezda-ozemljitev sistema prek poti z nizko impedanco, s čimer preprečite, da bi veliki prehodni tokovi pokvarili krmilne signale.

• Priporočilo za zlaganje: 4-slojna plošča je idealna, če proračun to dopušča. Uporabite namenske ozemljitvene plasti, ki mejijo na stran primarne komponente, da zagotovite povratne poti z nizko induktivnostjo in inherentno zaščito. Pri dvoslojnih načrtih uporabite obsežno poplavljanje tal in naj bodo sledi električne energije čim krajše in širše.

2.2 Močnostne zanke in toplotna disipacija

• Širina sledi in območje zanke: sledi vodila DC in trifaznega izhoda morajo biti kratke in široke, da prenesejo visoke di/dt. Signalni pari vrat-pogon morajo potekati vzporedno in blizu ustreznih izvornih sponk MOSFET, da se čim bolj zmanjša parazitska induktivnost.

• Toplotno upravljanje: uporabite toplotne prehode za učinkovito prevajanje toplote od napajalnih naprav do notranjih bakrenih plošč ali spodnjih plasti hladilnika. Uporabite odprtine za spajkalno masko (izpostavljene bakru) na poteh visokega toka, da omogočite pritrditev pomožnega hladilnika.

3. Sestavljanje in proizvodnja: spregledane, a kritične podrobnosti

3.1 Odpornost dobavne verige pri načrtovanju kosovnice

Pred dokončanjem BOM (seznam materialov) izvedite oceno tveganja dobave za dolgotrajne elemente, kot so MCU-ji in komunikacijski oddajniki-sprejemniki. Kjer je mogoče, rezervirajte nadomestne odtise, združljive s pinom, v postavitvi, da se izognete zaustavitvam proizvodnje, ki jih povzročijo motnje dobavitelja pri enem samem viru.

3.2 Čistost pritrditve vijakov (način pogoste, a prezrte napake)

Med sestavljanjem krmilnika motorja PCBA so kovinski ostanki, ki jih prenašajo vijaki, skriti morilec, ki povzroča kratke stike in poslabšanje izolacije.

• Tveganje: Kovinski delci iz vibrirajočih vijačnih podajalnikov lahko padejo na zatiče IC z visoko gostoto ali med sosednje sledi, kar povzroči občasne okvare ali takojšnje kratke stike po vklopu.

• Protiukrepi:

• Zamenjajte tradicionalne podajalnike z vibracijsko posodo s podajalniki s stopničastimi podajalniki, da zmanjšate nastajanje delcev zaradi trenja.

• Uvedite postajo za vakuumsko odstranjevanje prahu tik pred korakom pritrjevanja.

• Uporabite pametne električne izvijače s spremljanjem navora in kota v realnem času, da preprečite premajhen navor (lebdenje) ali luščenje navojev.

4. Testiranje in validacija: poleg "Ali se vrti?"

1. Funkcionalni preizkus (FCT): V obremenjenih pogojih preverite odzivni čas zaščite pred previsokim tokom in previsoko temperaturo – na primer zagotovite, da se zaustavitev gonilnika sproži v <10 ​​µs. Preverite tudi logiko dinamičnega zmanjšanja moči med padci napetosti.

2. Predhodna skladnost z elektromagnetno združljivostjo (EMC): prevodne in sevane emisije (CE/RE) so pogoste boleče točke. Če pride do okvar, najprej preverite, ali sta pravilno ocenjena dioda TVS in dušilka skupnega načina nameščena na vhodu moči, in optimizirajte hitrost obračanja preklapljanja PWM s prilagoditvijo uporov vrat.

3. Dolgoročna zanesljivost: Izvedite preskuse termičnega cikla in neprekinjenega delovanja, da preverite celovitost spajkalnega spoja in zmanjšanje moči komponent pri najvišjih temperaturah okolja.

Oblikovanje zanesljivegaPCBA za krmiljenje motorjaje v osnovi trikotni kompromis med električno zmogljivostjo, termodinamiko in elektromagnetno združljivostjo. Vsaka odločitev – od jasne razdelitve tokokrogov in disciplinirane ozemljitve do strogega nadzora čistoče sklopa – določa dolgoročno stabilnost izdelka v zahtevnih industrijskih okoljih. Z izvajanjem strategij, opisanih v tem priročniku, lahko občutno zmanjšate stopnje napak, skrajšate razvojne cikle in povečate splošno robustnost vašega sistema za krmiljenje motorja.
