Avtomobilski PCBA: Sistematično inženirstvo od stebrov zanesljivosti do proizvodnje brez napak

Sodobni avtomobil doživlja globoko preobrazbo iz "mehanskega izdelka" v "mobilni inteligentni terminal". V tem razvoju je sklop tiskanega vezja (PCBA) – kot fizični nosilec in jedro električne medsebojne povezave elektronskih krmilnih enot (ECU) – postal kritična determinanta zmogljivosti, varnosti in funkcionalnih meja vozila. Za razliko od zabavne elektronike,Avtomobilski PCBAdeluje v ekstremnem okolju, za katerega so značilne visoke temperature, huda toplotna kroženja, močne vibracije, vlaga in elektromagnetne motnje. Njegova zasnova in proizvodnja tako predstavljata strog znanstveni sistem, ki zajema izbiro komponent, nadzor procesa in sledljivost kakovosti v celotnem življenjskem ciklu.

I. Strogi standardi najvišje stopnje: Kakovostni jarek, ki sta ga zgradila AEC-Q in IATF 16949

Zanesljivost avtomobilskega PCBA ne izhaja iz ojačitve na eni sami stopnji, temveč je zakoreninjena v sistemu obvezne standardizacije od zgoraj navzdol. Med temi sta dva temelja serije AEC-Q in sistem vodenja kakovosti IATF 16949.

Standardi AEC-Q, ki jih je določil Svet za avtomobilsko elektroniko, zagotavljajo specifikacije certificiranja komponent s strogimi preskusnimi pragovi za različne tipe komponent. AEC-Q100 se na primer osredotoča na integrirana vezja (IC) in od njih zahteva, da opravijo teste, kot so temperaturni cikli, elektromigracija in analiza napak. AEC-Q200 usmerja pasivne komponente (kondenzatorje, upore itd.) in jih podvrže preskusom toplotnega šoka, vlažnosti in vibracij, da zagotovi njihovo stabilno delovanje v širokem temperaturnem območju od -40 °C do +125 °C (in več). Vsaka komponenta, ki ni opravila certifikata AEC-Q, se sooča z velikimi ovirami pri vstopu v glavne avtomobilske dobavne verige.

Na ravni proizvodnega sistema je IATF 16949:2016 nadomestil ISO/TS 16949 kot edini standard vodenja kakovosti za avtomobilsko industrijo. Njegov glavni mandat je obvezna implementacija petih osnovnih orodij (APQP, PPAP, FMEA, MSA, SPC) za vzpostavitev arhitekture kakovosti zaprte zanke. Natančneje:

• APQP (Advanced Product Quality Planning) zahteva DFM (Design for Manufacturability) preglede v fazi načrtovanja, da se proaktivno izognete morebitnim napakam, kot je "nagrobni spomenik" 0201 majhnih komponent ali BGA (Ball Grid Array) konstrukcijske napake ploščic.

• PPAP (Production Part Approval Process) zapoveduje, da mora biti indeks zmogljivosti procesa (Cpk) za značilnosti kritične do kakovosti (CTQ) ≥ 1,67, kar pomeni, da mora zmogljivost procesa daleč presegati splošne industrijske standarde.

• FMEA (Failure Mode and Effects Analysis) sistematično ocenjuje število prioritet tveganja (RPN) potencialnih načinov okvar v linijah SMT (tehnologija površinske montaže), kot je nezadostna spajkalna pasta ali praznine BGA, in uveljavlja obvezne korektivne ukrepe za elemente z visokim RPN.

Dvojno zagotavljanje zasnove in procesa: obravnavanje toplotnih, mehanskih in kemičnih izzivov

Fizični izzivi, s katerimi se sooča avtomobilski PCBA, so osredotočeni na tri področja: toplotno upravljanje, mehanske obremenitve in okoljska korozija. To zahteva skupne inovacije v procesih oblikovanja in izdelave.

1. Toplotno upravljanje in izbira materiala PCBA-ji, nameščeni v bližini motornih prostorov ali napajalnih baterij, morajo vzdržati dolgotrajne visoke temperature. Da bi ublažili toplotne okvare, oblikovalci dajejo prednost podlagam z visokim Tg (temperatura posteklenitve ≥ 170 °C) materiali FR-4 ali poliimidom, ki preprečujejo, da bi se PCB zmehčal in deformiral pod vročino. Za visokozmogljive komponente so uvedeni PCB-ji s kovinskim jedrom (MCPCB) ali toplotni prehodi v kombinaciji s toplotnimi odvodi za optimizacijo poti odvajanja toplote. Poleg tega plazemske prevleke PECVD (Plasma-Enhanced Chemical Vapor Deposition) – ker so toplotno transparentne – nudijo zaščito na molekularni ravni brez oviranega odvajanja toplote, zaradi česar so posebej primerne za kompaktne aplikacije z visoko gostoto moči, kot so krmilniki domen.

2. Mehanska zaščita pred vibracijami in povezovalna ojačitev Vibracije so glavni vzrok za okvaro zaradi utrujenosti spajkalnega spoja. Smernice za načrtovanje sledijo načelom DFM: izogibajte se nameščanju velikih težkih komponent v cone koncentracije napetosti in dajte prednost SMT pred komponentami skozi luknje, da zmanjšate napetost spajkalnega spoja. Za ohišja BGA, ki so dovzetna za vibracije, se izvaja postopek Underfill – zapolnjevanje vrzeli pod čipom z lepilom za porazdelitev napetosti. To lahko izboljša zanesljivost udarca za več vrst velikosti. Poleg tega standardi za stiskanje, kot je IPC-9797A zagotavljajo specifikacije za zanesljivost priključka v okolju z vibracijami.

3. Konformni premaz in zaščita pred korozijo Vlaga, slana pršila in kemična onesnaževala predstavljajo dolgoročno grožnjo koroziji za PCBA. Selektivna uporaba konformnega premaza je standardna praksa. Pri senzorjih ali visokofrekvenčnih signalnih povezavah pa lahko tradicionalni premazi vplivajo na celovitost signala ali povečajo toplotno odpornost. V takšnih primerih premazi na molekularni ravni, ki temeljijo na nanotehnologiji (npr. plazemski premazi iz P2i), ponujajo vrhunsko rešitev, saj zagotavljajo zaščito pred kondenzacijo brez spreminjanja impedančnih karakteristik. Za območja z visoko gostoto BGA se zanašajo na AXI (avtomatsko rentgensko pregledovanje) za spremljanje stopenj praznjenja spajk (običajno mora biti <25 %), da se prepreči, da bi praznine postale vir korozije ali širjenja razpok.

Proizvodnja brez napak: zaprtozančna 3D SPI do MES popolna sledljivost

Glavni cilj avtomobilske proizvodnje PCBA je približati se "nič napak." Ta cilj je dosežen z visoko avtomatiziranim nadzorom in nadzorom procesa v realnem času.

V kritični fazi SMT – tiskanje s spajkalno pasto – statistika kaže, da 60–70 % okvar izvira iz odstopanj pri tiskanju. Da bi rešili to težavo, vodilne proizvodne linije uporabljajo 3D SPI (Three-Dimensional Solder Paste Inspection) skupaj s povratnim sistemom zaprte zanke, ki je povezan s tiskalnikom. Ko SPI zazna odstopanje trenda v prostornini ali višini spajkalne paste, sistem samodejno natančno nastavi pritisk strgala ali hitrost sprostitve šablone brez ročnega posredovanja. Ta mehanizem vzdržuje Cpk kritičnih parametrov stabilno nad 1,67. V naslednjih fazah:

• AOI (avtomatiziran optični pregled) zajame vizualne napake, kot so premiki komponent in premostitve.

• ICT (In-Circuit Testing) uporablja kontakte sonde za hitro preverjanje električnih napak, kot so kratki stiki in tolerance upora.

• FCT (Functional Circuit Testing) simulira dejanske pogoje delovanja (npr. nihanja moči 12 V/24 V), da preveri funkcionalno celovitost PCBA.

Bistveno je, da se o sledljivosti od konca do konca ni mogoče pogajati. Kot določa IATF 16949, Manufacturing Execution System (MES) veže serijsko številko vsake komponente, parametre namestitve, temperaturne profile reflowa in celo rentgenske slike na končni lasersko vgraviran edinstven UID PCBA. V primeru okvare na terenu je mogoče celotno zgodovino proizvodnje pridobiti v 60 sekundah, kar omogoča natančno zadrževanje in analizo vzroka. Ta zmožnost sledljivosti je vse bolj bistvenega pomena tudi za podporo predpisom o "pravici do popravila".

Stratifikacija aplikacij in sistemska integracija

Avtomobilske aplikacije PCBA obsegajo več področij, od nadzora karoserije in pogona do inteligentnih kokpitov in avtonomne vožnje. Vsak scenarij nalaga različne prednostne naloge:

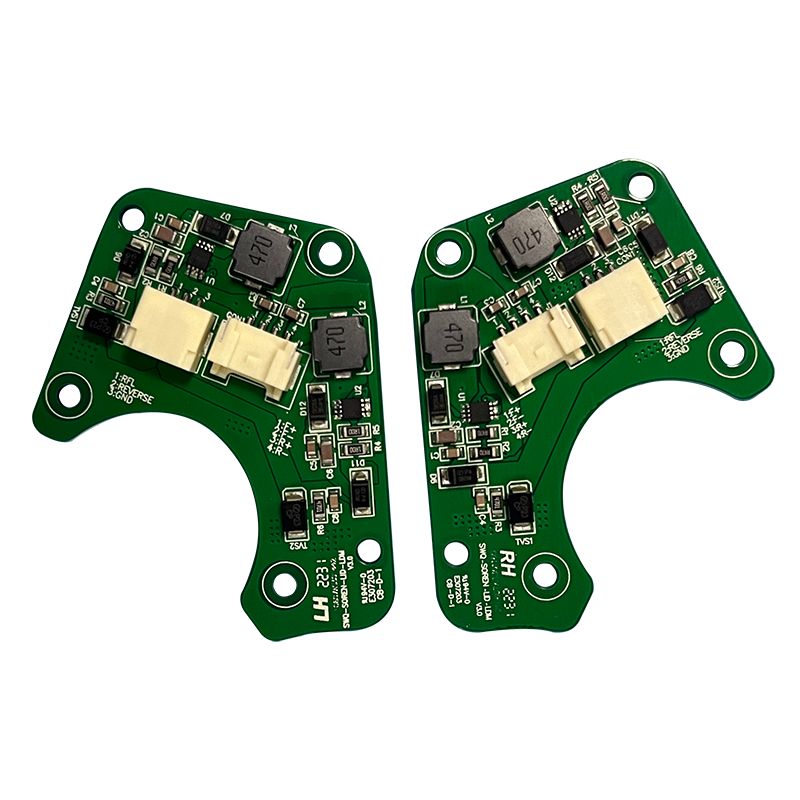

• Body Domain (BCM, krmilni modul karoserije): Poudarja nadzor V/I in nizko porabo energije, pri čemer občutljivost na stroške zahteva uravnotežene zaščitne ukrepe.

• Pogonski sklop in varnostne domene (ABS/ESP, protiblokirni zavorni sistem/elektronski program stabilnosti): Zahtevajte izjemno visoko odzivno hitrost in ekstremno toleranco okolja, kar zahteva visokokakovostne IC-je AEC-Q100 in okrepljeno redundanco.

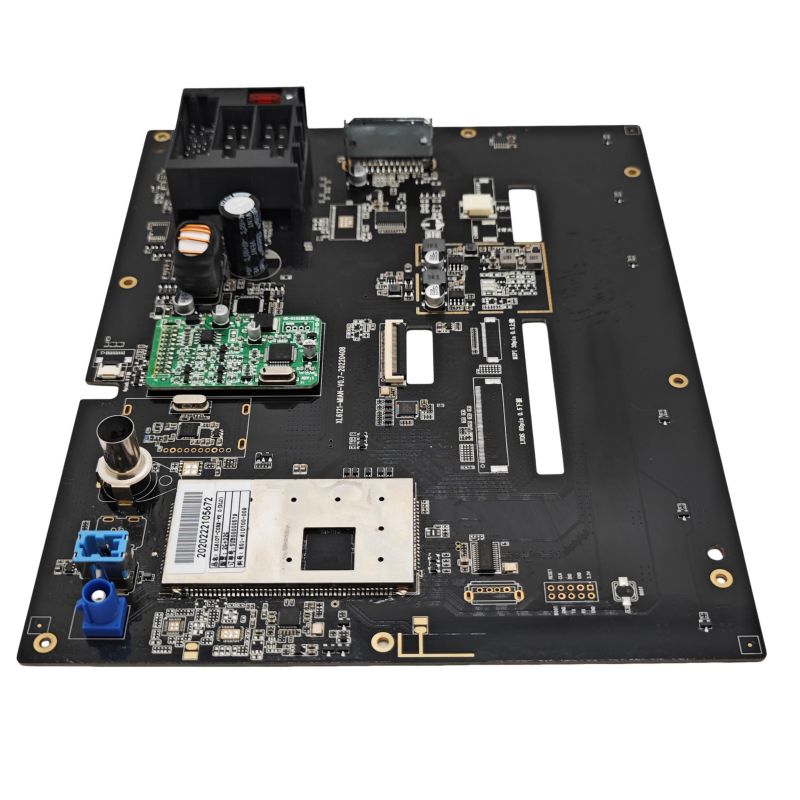

• Infotainment domena: daje prednost hitremu prenosu signala (npr. HDMI, LVDS) in elektromagnetni združljivosti (EMC), pri čemer pogosto uporablja HDI (High-Density Interconnect) ali rigid-flex tehnologije za optimizacijo celovitosti signala.

Avtomobilski PCBAje v svojem bistvu znanost determinizma. Vzpostavlja stroge standarde prek AEC-Q in IATF 16949 za filtriranje zanesljivih genov pri viru; strojni opremi daje odpornost proti težkim okoljem s posebnimi zasnovami in postopki, ki so usmerjeni proti vročini, vibracijam in koroziji; in zaklene konsistentnost postopka skoraj brez napak v masovni proizvodnji prek zaprtozančnega SPC, AOI/rentgenskega pregleda in sledljivosti MES. Ko se avtomobilske E/E (električne/elektronske) arhitekture razvijajo v smeri centralnih računalniških platform, mora PCBA ne samo prilagoditi višje gostote računalništva, temveč tudi doseči redundanco in predvidljivost napak znotraj okvira funkcionalne varnosti (ISO 26262). Tehnološke inovacije na tem področju še naprej ženejo avtomobilsko industrijo proti varnejšim, inteligentnejšim in zanesljivejšim obzorjem.
