Obvladovanje igralne konzole PCBA: Popoln inženirski potek

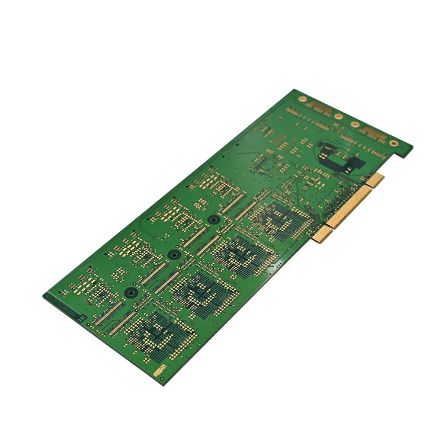

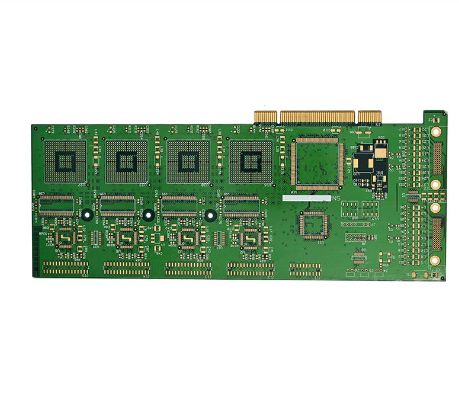

PCBA (Printed Circuit Board Assembly) igralne konzole je njeno "srce" – nosi procesor, pomnilnik, gonilnike zaslona in vse periferne vmesnike. Ne glede na to, ali izdelujete retro dlančnik ali sodobno prenosno igralno napravo, vas ta vodnik vodi skozi celoten postopek.

Najprej načrtujte: določite svojo igralno konzolo

Vlaganje časa v načrtovanje, preden vzamete v roke spajkalnik, vas bo rešilo številnih glavobolov na poti.

1. Določite svoje cilje in osnovne specifikacije

Jasno premislite, kakšno igralno konzolo želite zgraditi:

• Retro slog: Poganja 8-bitne ali 16-bitne emulirane igre, zahteva nizko zmogljivost, odlično za začetnike. Tipičen primer je naprava, združljiva z Arduboy, ki uporablja 16MHz ATmega32u4 in poganja zaslon OLED 128×64.

• Sodoben slog: poganja Linux, posnema PSP ali sisteme višje ravni. To zahteva zmogljivejše jedro – na primer Raspberry Pi 3B+ s 7-palčnim zaslonom IPS ter namensko upravljanje porabe energije in plošče z razširitvenimi gumbi.

2. Izberite osnovne komponente

Tukaj je tipičen seznam materialov za aigralna konzola PCBA:

Profesionalni nasvet: vedno preverite napetostne in logične ravni (3,3 V proti 5 V) v vseh komponentah, da zagotovite pravilno komunikacijo.

Načrtovanje vezij in izdelava prototipov

Ko je načrtovanje končano, se premaknete k jedru razvoja PCBA – oblikovanju in proizvodnji.

1. Shema in postavitev PCB

Uporabite orodje EDA (KiCad, Altium Designer, EAGLE), da dokončate naslednje:

• Narišite shemo: pravilno povežite procesor, zaslon, gumbe, pomnilnik in nožice IC za upravljanje porabe energije.

• Postavitev tiskanega vezja: glavni procesor postavite blizu priključka zaslona, ​​da skrajšate hitre signalne poti. Razširite napajalne in ozemljitvene sledi ter uporabite trdno ozemljitveno ravnino, da zmanjšate elektromagnetne motnje (EMI).

• Zaženite DRC: zaženite preverjanja pravil oblikovanja, da zagotovite, da širine sledi in razmiki ustrezajo zmogljivostim vašega proizvajalca.

2. Izdelava prototipov in priprava kosovnice

Izvozite datoteke Gerber in jih pošljite v tovarno tiskanih vezij za izdelavo prototipov. Medtem začnite pridobivati ​​komponente. Upoštevajte, da imajo posebni IC-ji in priključki lahko dobavni roki 12–24 tednov, zato načrtujte vnaprej.

 Montaža PCBA – spajkanje in montaža

Ko prejmete golo PCB, je čas za spajkanje in sestavljanje. Izberite metodo, ki ustreza vaši ravni spretnosti.

1. SMT spajkanje komponent (površinska montaža)

Za majhne dele SMD, kot so upori in kondenzatorji, se v profesionalnem postopku uporablja spajkanje po namestitvi in ​​spajkanju. V scenariju DIY lahko:

• Ročno spajkanje: uporabite pinceto, da postavite del, segrejte blazinico in zatič z železno konico ter vstavite spajkalno žico.

• Reflow: Nanesite spajkalno pasto na blazinice, postavite komponente in segrevajte PCB na grelni plošči, dokler se pasta ne stopi (~190 °C).

2. Spajkanje komponent THT (skozi luknjo)

Gumbi, držala za baterije, glave nožic in podobni deli so vstavljeni z zgornje strani in spajkani na spodnji strani.

Nasveti za spajkanje:

• Najprej spajkajte krajše komponente (upori, kondenzatorji), nato višje (glave, vtičnice).

• Nastavite temperaturo likalnika na ~300 °C in vsak spoj segrevajte manj kot 5 sekund, da ne poškodujete dela ali blazinice.

• Bodite pozorni na polarnost LED, elektrolitskih kondenzatorjev in kablov akumulatorja (rdeča = pozitivna, črna = negativna).

Vdelana in programska oprema

Ko je strojna oprema sestavljena, je vaša konzola samo "telo" – potrebuje vdelano programsko opremo, da zaživi.

1. Nastavite razvojno okolje: namestite Arduino IDE, Raspberry Pi OS ali enakovredne orodne verige za vaš izbrani procesor. Za projekt, ki temelji na Arduino Pro Micro, namestite knjižnico Arduboy2.

2. Zapisovanje/flash vdelane programske opreme: vdelana programska oprema obravnava inicializacijo strojne opreme, bere vnose gumbov, poganja zaslon in izvaja logiko igre. Začetniki bi morali začeti z odprtokodnimi projekti (kot so knjižnice iger Arduboy), da se naučijo prenašati igre.

3. Nalaganje iger: Za konzole s podporo za microSD postavite datoteke ROM za igre na kartico; vdelana programska oprema jih od tam prebere in izvede.

Testiranje in preverjanje

To je korak zagotavljanja kakovosti – nikoli ga ne preskočite.

1. Pregled pred napajanjem: z multimetrom preverite kratke stike med napajanjem in maso. Še enkrat preverite polariteto in orientacijo vseh delov.

2. Preizkus ob vklopu: Najprej vklopite brez vstavljenega glavnega IC in preverite, ali vsaka napajalna tračnica (npr. 3,3 V, 5 V) oddaja pravilen izhod. Nato namestite procesor in preizkusite osnovne funkcije.

3. Funkcionalni preizkus: enega za drugim preizkusite vhode gumbov, izhod zaslona, ​​zvok in polnjenje. Uporabite preskusno kodo, ki preleti vsako funkcijo, da preverite, ali vsaka vrstica deluje.

4. Preizkus igranja: igrajte igro neprekinjeno 15–30 minut. Spremljajte stabilnost zaslona, ​​odzivnost gumbov in splošno povišanje temperature.

Napredni nasveti in pogoste pasti

• Toplotna zasnova: Visokozmogljiva jedra (npr. Raspberry Pi) ustvarjajo znatno toploto – upoštevajte hladilnike ali prezračevalne luknje v postavitvi PCB in zasnovi ohišja.

• EMI (elektromagnetne motnje): Za hitre digitalne signale uporabite diferencialne pare in jih obdajte z ozemljitvenimi sledmi, da zmanjšate šum.

• DFM (Design for Manufacturability): Če načrtujete maloserijsko proizvodnjo, se zgodaj v fazi načrtovanja posvetujte s svojim proizvajalcem PCBA, da zagotovite, da se vaša postavitev ujema z njihovimi proizvodnimi zmogljivostmi.
