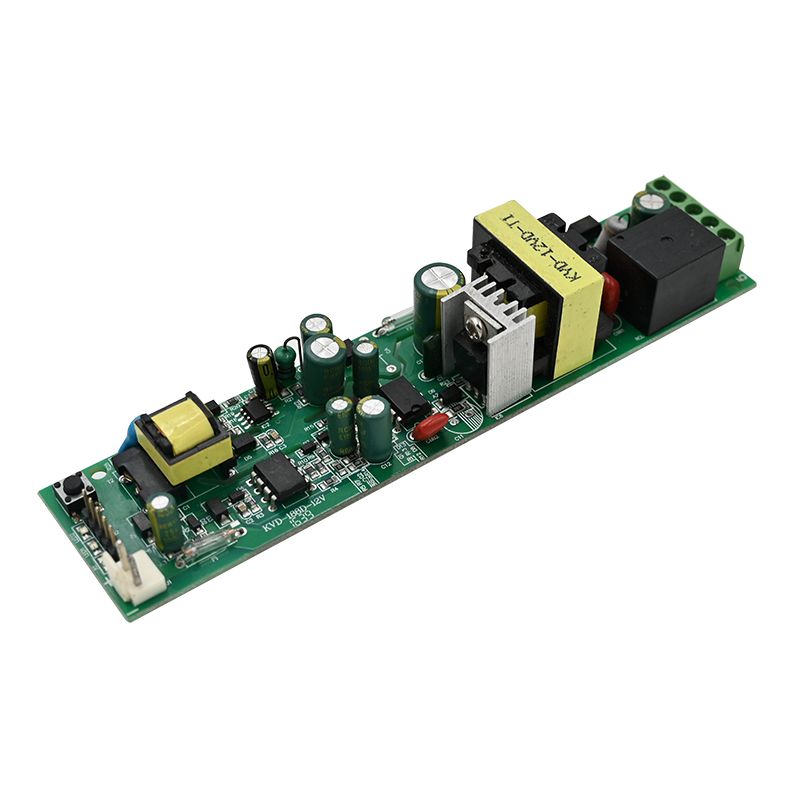

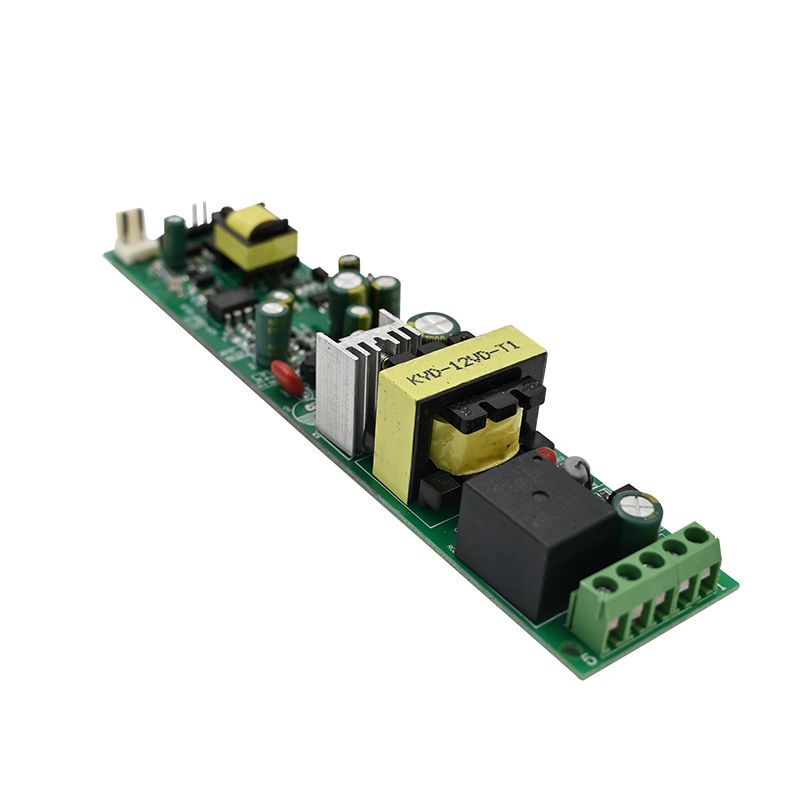

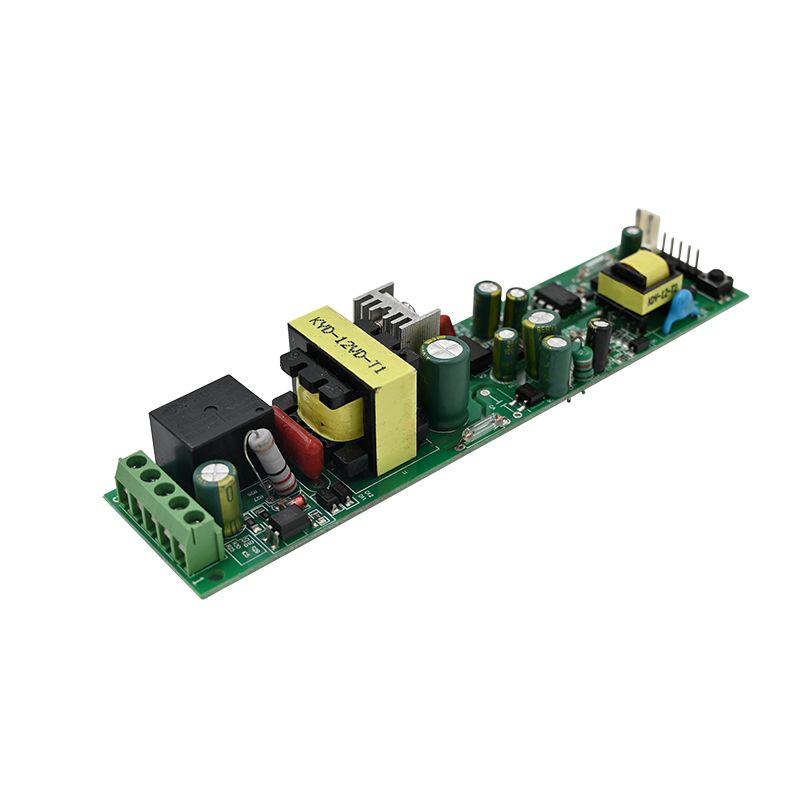

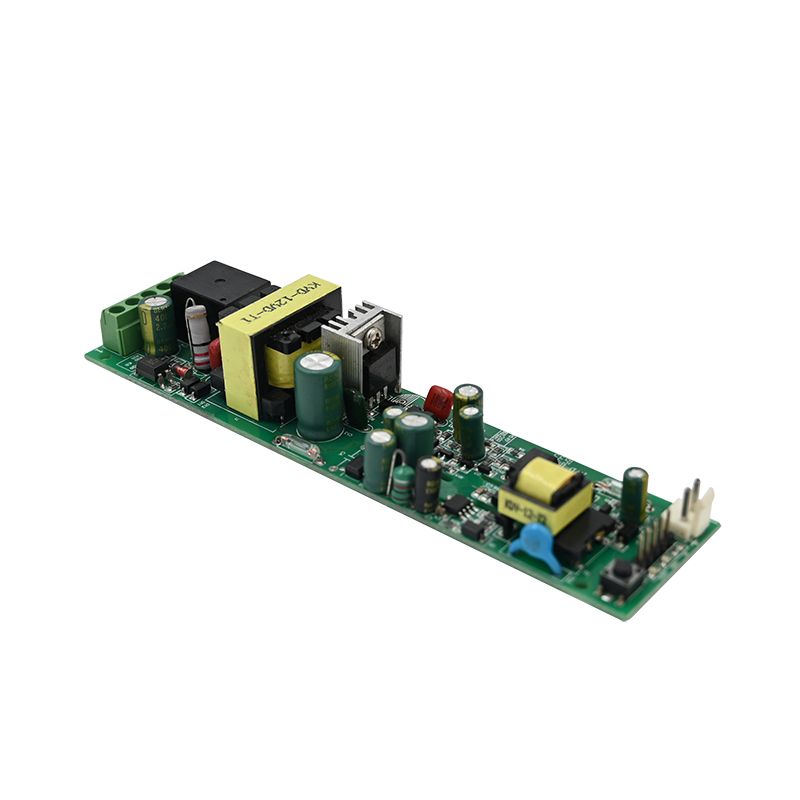

Opis izdelka

Kako najti zanesljivega dobavitelja za nadzorno ploščo PCBA vašega avtomobilskega inverterja?

Pri Unixplore Electronics lahko odkrijete široko paleto možnosti PCBA za avtomobilske pretvornike, izdelanih na Kitajskem. Nudimo konkurenčne cene in profesionalne poprodajne storitve. Prav tako smo željni sodelovanja in vzpostavitve obojestransko koristnega partnerstva.

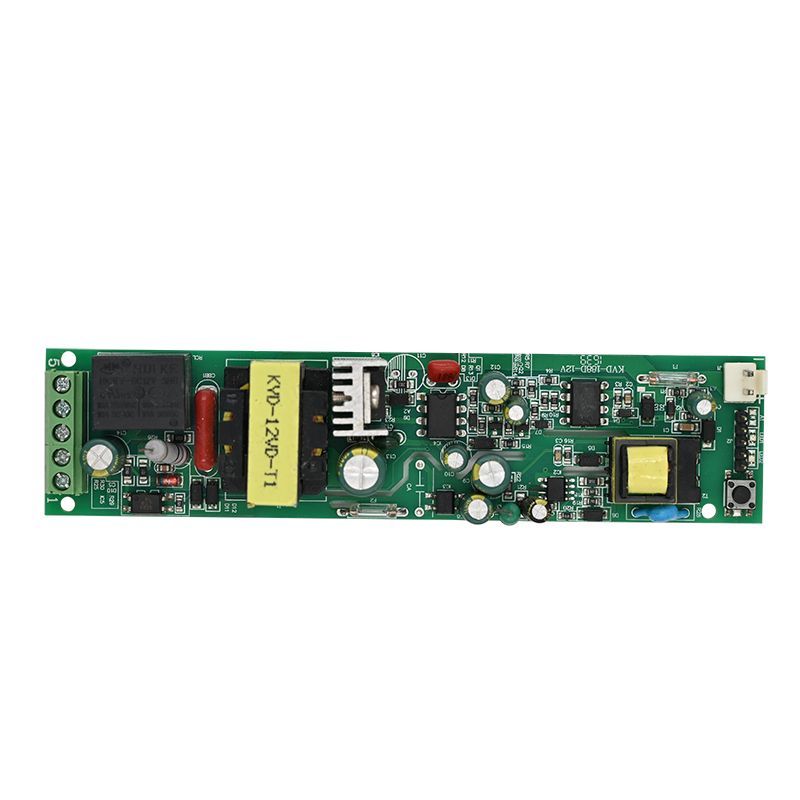

Vezje avtomobilskega pretvornika je osrednja komponenta pretvornika v vozilu. Glavna funkcija je pretvorba 12 V DC v 220 V AC za naprave v vozilu.

Običajno je sestavljen iz inverterskih modulov, krmilnih vezij in ohišij. Med njimi je pretvorniški modul osrednja komponenta, ki uresničuje pretvorbo enosmernega toka v izmenični tok, ki je sestavljena iz polprevodniške preklopne naprave, magnetnega materiala, kapacitivnosti in drugih komponent; plošče krmilnega vezja so odgovorne za krmiljenje delovnega procesa inverterskega modula, vključno z vhodno in izhodno zaščito, frekvenčnimi pogoni, diagnozo napak in drugimi funkcijami; lupine igrajo vlogo pri zaščiti vezja in odvajanju toplote.

Zasnove avtomobilskega pretvornika običajno temeljijo na osnovnem znanju, kot je tehnologija stikalnega napajalnega vezja, zasnova pretvornika pa se uporablja za doseganje sekundarnega pretvornika. Glavna ideja je: uporabite preklopni napajalni čip (kot sta TL494 in SG3525A itd.), najprej povečajte napajanje 12 V DC na visokofrekvenčno izmenično napetost 320 V/50 Hz in nato prenesite visokofrekvenčno izmenično elektriko na visokonapetostno enosmerno napajanje z usmerjanjem, nato pa uporabite metodo impulzne modulacije sinusnega vala za nadzor obrata stikalne cevi prek izhodnega impulza.

Pri zasnovi avtomobilskega pretvornika je treba upoštevati stabilnost, zanesljivost in varnost vezja. Na primer, dodajte kompenzacijski upor v vezje, da izboljšate problem nestabilne nihajoče frekvence, ki jo povzročajo spremembe v napajalni napetosti; uporabljati različne vrste polprevodniških stikalnih naprav, magnetnih materialov, kondenzatorjev in drugih komponent za izboljšanje učinkovitosti, izhodne moči in zanesljivosti pretvornikov; hkrati je treba pri načrtovanju lupine upoštevati težave, kot sta zmogljivost odvajanja toplote in raven zaščite.

Skratka, zasnova avtomobilskega pretvornika mora celovito upoštevati različne dejavnike, vključno s funkcionalnimi zahtevami, principi vezja, izbiro komponent, proizvodnim procesom itd., da se zagotovi učinkovitost in kakovost izdelka.

Unixplore zagotavlja storitev na ključ na enem mestu za vaš projekt EMS. Vas prosimo, da nas kontaktirate za vašo zgradbo plošče, ponudbo lahko pripravimo v 24 urah po prejemu vašeDatoteka GerberinBOM seznam!

Izdelava avtomobilskih pretvornikov PCBA

* Datoteka Gerber in seznam BOM, ki jih zagotovi naročnik
* Izdelano prazno tiskano vezje, komponente kupljene pri nas
* Izdelava PCB s popolnoma sestavljenimi deli
* 100 % delovanje preizkušeno v redu pred pošiljanjem
* Skladen z RoHS, proizvodni proces brez svinca
* Hitra dostava, z neodvisnim paketom ESD
* Storitev elektronske proizvodnje na enem mestu za načrtovanje PCB, postavitev PCB, proizvodnjo PCB, nabavo komponent, sestavljanje PCB SMT in DIP, programiranje IC, preizkus delovanja, pakiranje in dostavo

Unixplore PCB in zmogljivost sestavljanja PCB

Parameter	Zmogljivost
Plasti	1-40 plasti
Vrsta sklopa	Skoznja luknja (THT), površinska montaža (SMT), mešano (THT+SMT)
Najmanjša velikost komponente	0201(01005 metrika)
Največja velikost komponente	2,0 x 2,0 x 0,4 in (50 mm x 50 mm x 10 mm)
Vrste paketov komponent	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP itd.
Najmanjši korak pad	0,5 mm (20 mil) za QFP, QFN, 0,8 mm (32 mil) za BGA
Najmanjša širina sledi	0,10 mm (4 mil)
Minimalna razdalja med sledovi	0,10 mm (4 mil)
Najmanjša velikost svedra	0,15 mm (6 mil)
Največja velikost plošče	18 x 24 palcev (457 mm x 610 mm)
Debelina plošče	0,0078 in (0,2 mm) do 0,236 in (6 mm)
Material plošče	CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminij, High Frequency, FPC, Rigid-Flex, Rogers itd.
Površinska obdelava	OSP, HASL, Flash Gold, ENIG, Gold Finger itd.
Vrsta spajkalne paste	Osvinčeno ali brez svinca
Debelina bakra	0,5 OZ – 5 OZ
Postopek sestavljanja	Reflow spajkanje, valovito spajkanje, ročno spajkanje
Inšpekcijske metode	Avtomatski optični pregled (AOI), rentgenski pregled, vizualni pregled
Testne metode v podjetju	Funkcionalni preizkus, preskus s sondo, preskus staranja, preskus pri visoki in nizki temperaturi
Čas obračanja	Vzorčenje: od 24 ur do 7 dni, množična serija: od 10 do 30 dni
Standardi za sestavljanje PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E razred ll

Storitev EMS Unixplore z dodano vrednostjo

● Storitev predprogramiranja IC z datoteko v formatu HEX, ELF in BIN.
● Naprava za testiranje funkcij avtomobilskega inverterja PCBA, prilagojena glede na zahteve naročnika
● Storitev izdelave škatle, vključno s proizvodnjo kalupov in delov iz plastičnih in kovinskih ohišij
● Konformni premaz, vključno s selektivnim premazom z lakom, zalivanje z epoksi smolo
● Žični snop in kabelski sklop
● Sestavljanje končnega izdelka, vključno s škatlo, zaslonom, membranskim stikalom, označevanjem in pakiranjem škatle ali maloprodajne škatle po meri.
● Na zahtevo so na voljo različni testi tretjih oseb za PCBA
● Pomoč pri certificiranju izdelkov

Postopek izdelave PCBA
