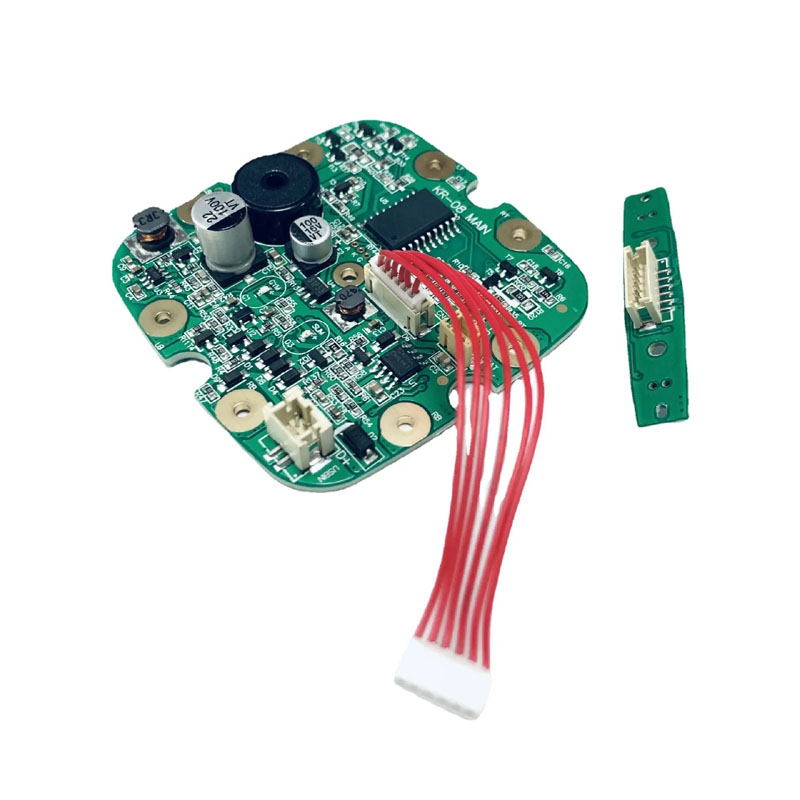

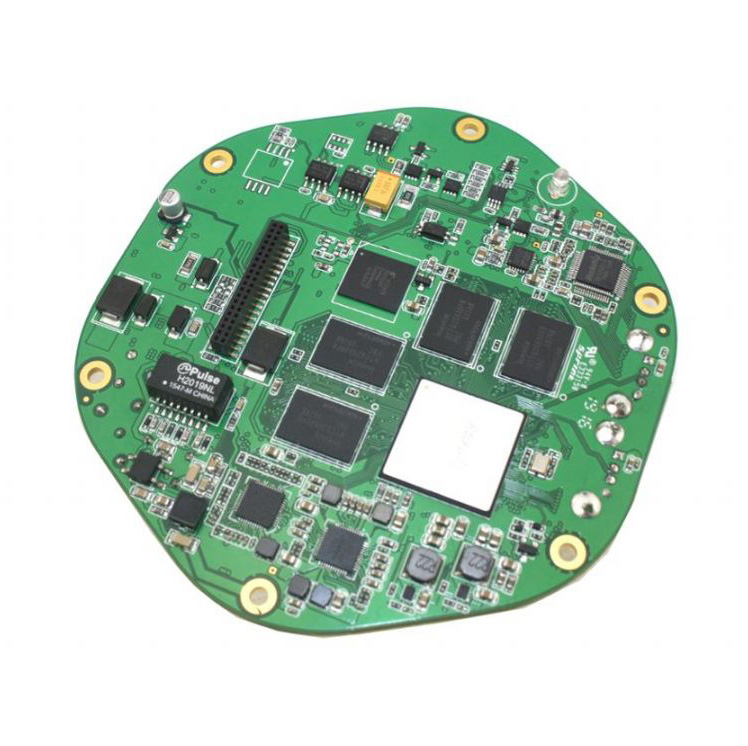

Vodna nitka PCBA

Okoljske zahteve in klasifikacije

Nitkalnik za vodo deluje v ekstremnih kopalniških okoljih, za katere so značilni neposredni pljuski vode, visoka para iz okolja in izpostavljenost agresivnim kemikalijam, kot so ostanki zobne paste in ustne vodice. Standardna elektronika v teh pogojih hitro podleže koroziji, parazitskim uhajajočim tokovom in električnim kratkim stikom.

Naše zasnovane rešitve PCBA so izdelane posebej za vzdržljivost teh hudih okoljskih stresov, kar zagotavlja zanesljiv 3-letni življenjski cikel delovanja izdelka.

Zmanjšanje tveganj substrata

Vgrajeni zahtevani certifikati: Vse izdelave PCBA za vodne nitke so skladne z globalno predpisanimi predpisi za naprave: IEC 60335-1 (varnost gospodinjskih aparatov), ​​UL 60730-1 (samodejni električni nadzor), minimalna zaščita pred vdorom IPX4/IPX7 in standardi REACH / RoHS za kemično odpornost za mokra okolja.

Izbira osnovnega laminata in bakrena arhitektura

Izbira osnovnega laminata določa dolgoročno celovitost PCBA pri stalni izpostavljenosti vlagi. Standardni FR-4 zlahka absorbira vodno paro skozi neobdelane robove deske in prevlečene s sodi, kar vodi do katastrofalnih kratkih stikov prevodne anodne nitke (CAF) v 12 mesecih.

Primerjava razredov laminata

• Standard FR-4: Absorpcija vode 0,10%–0,20%, TG 130°C–140°C. Primerno samo za suhe prostore. Izogibajte se aplikacijam z vodnimi nitkami, saj sproži hitro odpoved CAF.

• Visoka TG FR-4 [Naša osnovna izbira]: Absorpcija vode 0,08 %–0,12 %, TG 170 °C. Idealna izbira za vlažne, občasno vlažne profile.

• Visoka TG FR-4 brez halogenov [priporočeno]: Absorpcija vode 0,05 %–0,08 %, TG 150 °C. Okolju prijazna konstrukcija z odlično odpornostjo na vlago.

• Poliimid: Absorpcija vode 0,02%–0,04%, TG 250°C. Vrhunska možnost za trajno mokro izpostavljenost ali toge upogibne cone.

Teža bakra in specifikacije prevleke

• Zunanji sloj bakra: najmanj 1 oz (35 µm), da zagotovite optimizirano protikorozijsko zaščito.

• Notranji sloj bakra: najmanj 0,5 oz (18 µm) za zaščito celovitosti signala pred notranjimi motnjami motorja.

• Pokrite skoznje luknje (PTH): najmanj 25 µm debeline bakrene prevleke v notranjosti sodov, da se tvori hermetično, zrakotesno tesnilo za vlago.

• Površinska obdelava: strogo uporablja ENIG (brezelektrično nikljevo potopno zlato). Popolnoma prepovedujemo HASL (Hot Air Solder Leveling) za PCBA za vodne nitke, ker izpostavljena zlitina kositra in svinca zarjavi v hlapih ustne vode v 90 dneh.

Zlaganje plasti in mehanska zasnova

Glede na arhitekturo vašega izdelka nudimo prilagojene večplastne konfiguracije za boj proti visokofrekvenčnemu šumu črpalke (EMI) in omejitvam strukturnih razmikov:

• Osnovni nivo (samo gumb in črpalka): oblikovan na optimiziranem 2-plastnem substratu High TG FR-4, ki uravnoteži stroškovno učinkovitost z visokokakovostno zaščito pred industrijsko vlago.

• Pametna/vrhunska raven (senzor tlaka, LCD/LED zaslon, Bluetooth, hitro polnjenje USB-C): izdelano s 4-slojnim naborom. Dvojni notranji trdni ozemljitveni ravnini ščitita občutljive signale MCU pred EMF črpalke in delujeta kot dokončna fizična blokada pred notranjo difuzijo vlage.

Debelina in integracija Rigid-Flex

• Debelina 1,0 mm: Zasnovan za kompaktne, ergonomske ročaje, ki zahtevajo strukturno okretnost in odpornost na padce.

• 1,6 mm Debelina: Zasnovan za namizne bazne postaje; nudi največjo togost in najnižjo naravno stopnjo difuzije vodne pare.

• Specializacija tiskanega vezja Rigid-Flex: Za ultra-premium kompaktne ročaje podpiramo togo upogljivo konstrukcijo, pri kateri se baterija poveže s prilagodljivim poliimidnim repom, zaščitenim s prevleko. To odpravlja kabelske snope, ki so nagnjeni k okvaram, in znatno nadgrajuje skupno oceno IPX sklopa.

Dvojna zaščita: konformni premaz in tesnjenje komponent

Robotski selektivni konformni premaz

Tudi najboljši substrat zahteva zrakotesen površinski premaz, da preživi vsakodnevno vlago v kopalnici.

• Natančno večosno avtomatizirano pršenje: Naše avtomatizirane robotske linije nanesejo enoten zaščitni sloj, medtem ko natančno zakrijejo področja, ki morajo ostati neprevlečena, kot so vrata tipa C, kontakti baterije in vrata za brenčala.

• UV pregled z 0,1 % fluorescenčnim barvilom: v premaz je vmešano posebno UV indikatorsko barvilo, ki omogoča hitrim optičnim avtomatskim skenerjem, da preverijo enakomerno najmanjšo debelino 25 µm brez vrzeli.

Specifikacije tesnjenja vmesnika na ravni komponente

1. Vrata USB-C: opremljena s silikonskim kompresijskim tesnilom in gumijastim pokrovčkom, ki zagotavljajo tesnjenje IPX4, ko so vrata zaprta.

2. Taktilna stikala: preoblikovana z robustnim gumijastim škornjem nad kupolo za zaščito pred vdorom IPX5.

3. Priključek črpalke: Popolnoma zaprt s polnilom iz epoksidne mase za popolno začasno zaščito pred potopom IPX7.

4. Kontaktni zatiči za polnjenje (Pogo zatiči): Strogo določeni z najmanj 30 µ-palčnim pozlačevanjem (trdo zlato) in tesnili O-ring. Standardni ponikljani zatiči korodirajo in odpovejo v 6 mesecih vsakodnevnega polnjenja v mokri kopalnici. Naši težki zlati jezički prenesejo 20.000 ciklov mokre povezave brez poslabšanja kontaktne odpornosti.

Strog potek testiranja kakovosti proizvodnje

Vsaka proizvedena serija PCBA Unixplore water flosser mora prestati vrsto intenzivnih preverjanj kakovosti s simulacijo vlage pred odpremo:

1. Vlažnost Namakanje v okolju: 48 ur pri 40 °C in 93 % RH (brez kondenzacije). Kriteriji za uspešnost: brez vidne oksidacije; Izolacijska upornost (IR > 10 MΩ) med katerima koli dvema omrežjema.

2. Preskus z vodnim pršenjem IPX4: 10 minut neprekinjenega nihajočega cevnega pršenja z več koti, da se preveri ničelni vdor tekočine pod sloje prevleke.

3. Preverjanje visokonapetostne izolacije: uporaba 500 V DC med sponkami primarne baterije in ozemljitveno ploščo za potrditev IR > 50 MΩ po vlaženju.

4. Funkcionalna verifikacija po stresu: aktivacija črpalke v celotnem ciklu pod obremenitvijo. Dopustne so ponastavitve ničelnega mikrokrmilnika (MCU), časovna zatikanja ali napačni zagoni.

Pogosta vprašanja o inženirstvu in tehnični opisi

Ali lahko uporabim standardni FR-4 za vodno nitko PCBA, če nanesem debelo plast konformnega premaza za zmanjšanje stroškov?

O: Absolutno ne. To je pogosta proizvodna past, ki vodi do visokih stopenj donosa. Konformni premaz ne more zapreti treh kritičnih poti:

1. Brez prevleke prek cevi: vodna para potuje bočno v notranjo tkanino iz steklenih vlaken standardnega FR-4 prek kapilarnega delovanja in doseže sestavne blazinice od spodaj. Po ponavljajočih se ciklih vlažnosti nastanejo beli prevodni ostanki soli, ki premostijo komponente.

2. Rezkani robovi (Edge Wicking): Rezkanje plošč pusti neobdelane robove laminata izpostavljene. Površinska napetost povzroči, da se premazi umaknejo iz ostrih vogalov in pustijo 0,5 mm mikroreže, kjer vstopi para iz kopalnice.

3. Spodnje strani komponent: prevleka pokriva zunanjo lupino, vendar ne more popolnoma prodreti pod nizkoprofilne SMT kondenzatorje in upore. Ujeta vlaga hidrolizira ostanke fluksa, kar ustvarja ionsko onesnaženje, ki povzroči spontane, nenapovedane zagone črpalke.

   Naša rešitev: High TG FR-4 z ENIG in nanosom epoksi smole na robove zagotavlja trislojno zaščito, ki zlahka preživi več kot 3 leta pri 95 % RH.

Vaš partner EMS na ključ: Unixplore Electronics

Pri izbiri dobavitelja PCBA za vodne nitke sta ključnega pomena dolgoročna inženirska zanesljivost in strog nadzor kakovosti. Unixplore Electronics zagotavlja napredne zmogljivosti in industrijsko infrastrukturo, da vaš dizajn nemoteno oživi:

l Storitve EMS na enem mestu: Upravljamo vaš celoten življenjski cikel izdelka, od optimizacije sheme in pregleda komponent DFM do globalne nabave delov, sestavljanja SMT in DIP, programiranja vdelane programske opreme, funkcionalnega testiranja (FCT), avtomatiziranega konformnega premazovanja, izdelave končne škatle in specializirane embalaže.

l Certificirani standardi kakovosti: naš celoten proizvodni ekosistem je certificiran v skladu z ISO 9001:2015 in vse prakse elektronskega sestavljanja se strogo držijo mednarodnega standarda IPC-A-610E, kar odpravlja tveganje hladnih spajkanih spojev ali neusklajenosti komponent.

l Napredna lastna proizvodna moč: upravljamo antistatični proizvodni obrat, ki obsega več kot 3000 kvadratnih metrov, podpira pa ga 20 strokovnjakov za raziskave in razvoj ter procesnih inženirjev. Značilnosti našega objekta:

1. 6 proizvodnih linij visoke hitrosti Yamaha SMT

2. 4 precizne DIP montažne linije z valovnim spajkanjem

3. 2 specializirani sobi za preizkušanje izgorevanja/staranja

4. 2 visoko- in nizkotemperaturni izmenični vlažni toplotni preskusni komori, ki zagotavljata, da so vsi okoljski validacijski testi celovito opravljeni v podjetju.

l Prilagodljivo skaliranje naročil (brez MOQ): naši agilni proizvodni okviri so optimizirani za podporo vaši rasti. Ohranjamo strogo politiko brez najmanjše količine naročila (brez MOQ), kar nam omogoča, da z enako elitno natančnostjo obravnavamo hitro testiranje prototipov, majhne pilotne serije in velike množične proizvodnje.

l Globalni doseg in komunikacija: Naša mednarodna tehnična prodajna ekipa povsem tekoče govori angleško, francosko, rusko in arabsko. Z bogatimi izkušnjami na trgih višjega cenovnega razreda, vključno z Zahodno Evropo (35 %), Severno Ameriko (20 %) in Oceanijo (20 %), popolnoma razumemo standarde skladnosti elektronske varnosti osebne nege po vsem svetu.

Kontaktirajte nas danes: Pošljite svoj prilagojeni dizajn tiskanega vezja vodne nitke, seznam BOM ali DFM poizvedbe naši inženirski službi. Naša ekipa bo v 24 urah zagotovila celovito analizo izdelave in optimizirano ponudbo na ključ.
