Osnovne zahteve glede zanesljivosti PCBA varuške
Zanesljivost se začne s specifikacijami. Ne ugibajte o pogojih v sobi za dojenčke.
Okoljski in operativni parametri
Parameter Zahtevana specifikacija Zakaj je pomembno Delovna temperatura 0 °C do 45 °C Grelniki za otroško sobo in odprta okna Toleranca vlage 10 %--90 % brez kondenzacije Vlažilniki in slinjenje Neprekinjen čas delovanja Najmanj 72 ur Starši pozabijo napolniti Preživetje padca 1,5 m na preprogo Malčki mečejo enote Delovni cikel RF <1 % za otroško enoto Nizek EMI v bližini posteljice

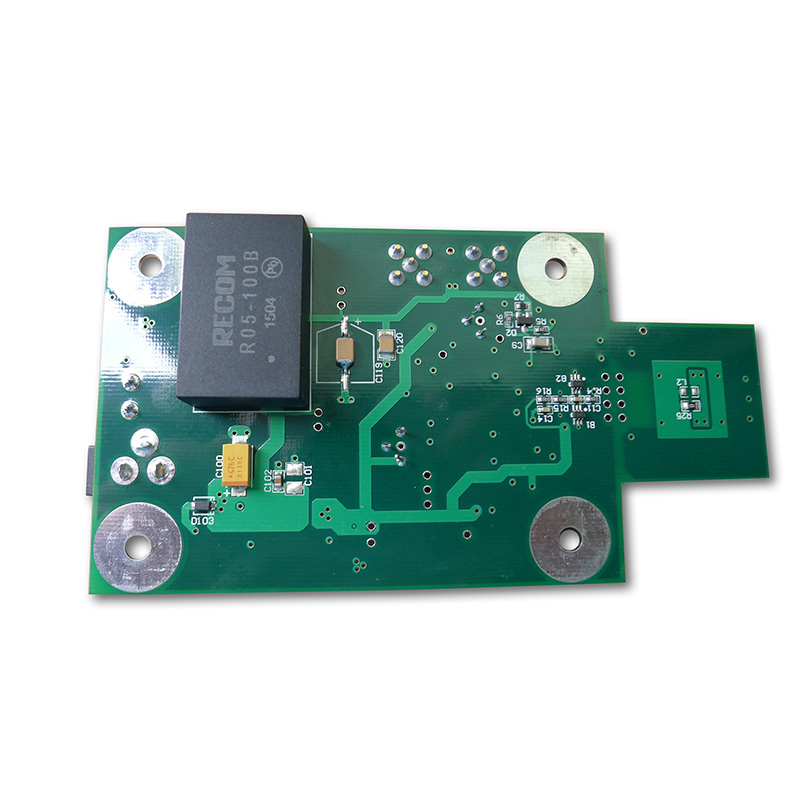

Power Architecture za 24/7 delovanje
Power RailComponent Funkcija zanesljivosti Polnilnik baterij Linearni polnilnik s toplotno regulacijo Preprečuje ogenj litija 3,3 V digitalni DC-DC (preklapljanje 2 MHz) Ohranja hrup nad zvočnim pasom 3,0 V RF LDO z izjemno nizkim šumom (10 µVrms) Brez draženja na 2,4 GHz 1,8 V jedruLDO s tokovno omejitvijo Zaščita MCU pred kratkim
Kritično: Dodajte superkondenzator (0,47 F, 5,4 V) za IC za zaščito baterije. To omogoča 10 sekund snemanja po izklopu s skoraj prazno baterijo.
Izbira komponente za visok MTBF
Povprečni čas med napakami (MTBF) za varuško PCBA mora presegati 50.000 ur. Spodaj so preverjene izbire.
Brezžični čipset in antena
Izberite nabor čipov z:
- Integrirani PA(izhodna moč ≤ +10 dBm za izpolnjevanje varnostnih standardov za dojenčke)
- Poslušaj-pred-govori(izogibajte se motnjam pri brezžičnih telefonih)
- Frekvenčni skoki(40+ kanalov)
Družina čipov Prednost SlabostNordic nRF52 serija Nizek tok mirovanja (0,5 µA) Omejena video pasovna širina Silicon Labs EFR32 Odličen ADC za zvok Večji paket (QFN48) Texas Instruments CC26xx Ocena od -40 °C do +85 °C Zahteva zunanji balun
Izbira antene: Uporabite vijugasto obrnjeno F anteno (MIFA) na robu PCBA. Naj bo 10 mm oddaljen od kovinskih predmetov (magneti za zvočnike, baterije).
Avdio vhod in obdelava
Specifikacija komponente Opomba o zanesljivosti MikrofonMEMS, občutljivost -38 dBV Silikonski pokrov za odpornost proti slinjenju Predojačevalnik Ojačanje 40 dB, hrup < 5 nV/√Hz AC-povezano z 0,1 Hz HPF (odstrani ropot) Prag VOX Nastavljiv od -40 do -10 dBFSDigitalna histereza (3 dB) preprečuje tresenje Ojačevalnik za zvočnike razreda D, 1,5 W v feritno kroglico 8Ω na izhodnih vodnikih (zmanjša EMI)
Zaznavanje temperature (kritična varnostna funkcija)
Namestite termistor (NTC, 10 kΩ pri 25 °C) na PCBA otroške enote blizu polnilnega IC. Vdelana programska oprema mora:
- Dnevnik temperature vsakih 30 sekund
- Zaustavite polnjenje pri 50 °C
- Pošlji brezžično opozorilo starševski enoti pri 45 °C

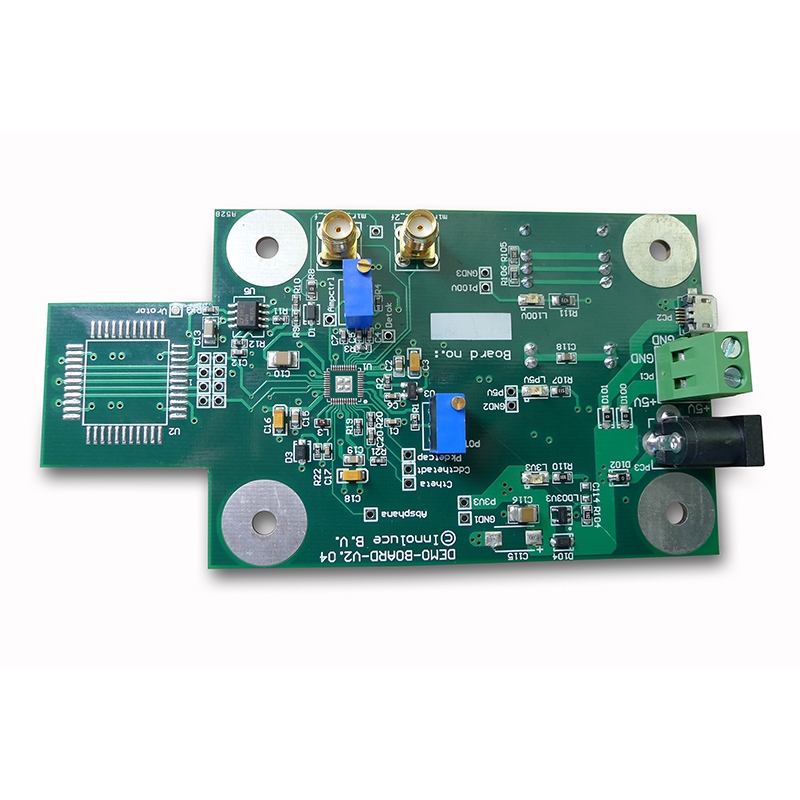

Postavitev PCB za nizko RF uhajanje in kakovost zvoka
Hrupna varuška PCBA povzroča statične motnje in izpade. Sledite tem pravilom.
Sklad plasti in ozemljitev
LayerFunctionConstraintTopRF (antenski dovod, nabor čipov)Koplanarni valovod z ozemljitvijo Notranji 1Neprekinjen ozemljitev Brez razcepov pod RF odsekom Notranji 2Napajanje (3,3 V, 1,8 V) Otok pod vsakim LDOSpodaj Zvok, gumbi, LED-diode Držite digitalne sledi stran od vhoda mikrofona
Pravilo: Namestite kondenzator 0,1 µF na vsak napajalni priključek. Za nizko induktivnost uporabite velikost 0402.
Zvočna izolacija ozemljitve
Digitalna in analogna ozemljitev se morata srečati na eni točki pod kodekom. Uporabite feritne kroglice (600 Ω pri 100 MHz) med ozemljitvenimi ploščami, vendar šele potem, ko preverite, da ni ozemljitvenih zank.
Preverite z osciloskopom: Preizkušanje izhoda mikrofona med oddajanjem RF. Šum mora ostati pod 2 mV od vrha do vrha.
Kontrolni seznam za validacijo in certificiranje
Pred proizvodnjo preizkusite vsako varuško PCBA glede na teh šest standardov.
Testna metoda Kriteriji za uspešnost/neuspeh Izpad zvoka Hodite 30 metrov stran s 3 stenami< 3 izpadi na minuto, ki trajajo >100 ms Čas delovanja baterije Neprekinjen VOX pri 65 dB SPL> 70 ur za baterijo 2000 mAh Varnost pri polnjenju Kratki priključki baterije PCBA preide v način kolcanja, nobena komponenta ne presega 70 °CF soobstoj Deluje poleg WiFi usmerjevalnika (2,4 GHz) Brez trajne desenzibilizacije Odpornost na slinjenje Solni sprej na vratih mikrofona Zvok se vrne v normalno stanje po sušenju Prekomerna izpraznjenost Napetost baterije 2,8 VMCU izklopi RF, ohranja RTC
Pogosta vprašanja -- Pogosta vprašanja o zanesljivi varuški PCBA
V1: Katera je najpogostejša skrita napaka pri modelih PCBA varušk?
A:Mikrofonski šum iz keramičnih kondenzatorjev, nameščenih blizu zvočne vhodne poti. Ko otroška enota vibrira (zaradi motorja zibelke ali padle igrače), dielektrični pokrovčki razreda 2 (X7R, X5R) ustvarijo piezoelektrične napetosti do 5 mV. Ta se poveže z mikrofonskim predojačevalnikom in proizvaja slišne klike ali ropotanje. Rešitev je dvojna: 1) Uporabite kondenzatorje C0G (NP0) za vsa povezovanja in ločevanja zvoka v prvi stopnji ojačanja. 2) Če je X7R neizogiben, fizično zavrtite kondenzator za 90 stopinj na PCBA, tako da se mehanska obremenitev uskladi s smerjo elektrode. Vedno preverite z vibracijsko mizo pri 20 Hz, 1 Grms.
V2: Kako izbira kemije baterije vpliva na dolgo življenjsko dobo varuške PCBA?
A:Tri kemije povzročajo zelo različne načine okvare:
- Li-ion (18650): Najvišja energijska gostota, vendar zahteva natančno polnjenje CC/CV. Manjkajoči senzor negativnega temperaturnega koeficienta (NTC) vodi do toplotnega uhajanja. Uporabljajte samo s preverjenimi baterijami, ki vsebujejo zaščitni IC.
- LiFePO4: Varnejši (brez termičnega odtekanja pod 150°C) in daljša življenjska doba cikla (2000 ciklov). Vendar nižja napetost (nazivna 3,2 V) zahteva ojačevalni pretvornik za logiko 3,3 V, kar poveča stroške in hrup valovanja.
- NiMH(poceni modeli): Zelo prizanesljiv, vendar trpi zaradi spominskega učinka. PCBA mora vključevati izpustno vezje vsakih 30 ciklov za ponovno umerjanje merilnika goriva. Brez tega se čas izvajanja po 6 mesecih zmanjša za 50 %.
Za zanesljivo varuško PCBA izberite LiFePO4 za varnost ali kakovostni Li-ion z dvojno prenapetostno zaščito (IC + PTC).
V3: Ali lahko uporabim isto zasnovo PCBA za varuške samo za zvok in za video?
A:Ne, in poskus tega uvaja tri specifične težave z zanesljivostjo:
- Pasovna širina pomnilnika-- Samo zvok potrebuje 64 kB RAM-a. Video potrebuje vsaj 2 MB za stisnjene okvirje. PCBA v skupni rabi z zunanjim RAM-om doda dolge sledi, ki ne uspejo pri testiranju ESD.
- RF delovni cikel-- Zvok se prenaša 10 % časa. Video prenaša 80 % časa. Enako 2,4 GHz PA se pregreje v video načinu, kar po 20 minutah zmanjša ojačanje za 6 dB. Za video modele potrebujete niz toplotnih vhodov pod PA.
- Dostava moči-- Avdio varuška PCBA doseže vrhove pri 200 mA. Video doseže vrh pri 600 mA. Običajna postavitev tiskanega vezja s tankimi napajalnimi sledmi (0,25 mm) povzroči padec napetosti, ki ponastavi modul kamere. Video modeli zahtevajo 0,6 mm sledi ali ločen pretvornik 1A.
Zgradite dva ločena PCBA. Audio-only uporablja dvoslojno ploščo. Video potrebuje 4 plasti z nadzorovano impedanco.
Proizvodno testiranje za ničelno tveganje za dojenčke
Vsaka sestavljena varuška PCBA mora prestati:
Testna postajaTrajanje Kriteriji zavrnitve Zvočna povratna zanka 10 sekund THD > 1 % pri 1 kHz Simulator baterije 30 sekund Polnilni tok > 50 mA pod 3,0 VRF občutljivost 5 sekund Stopnja napake paketa > 1 % pri -95 dBm Nadtemperatura 60 sekund Katera koli točka > 60 °C po polni napolnjenosti
Kontrolni seznam za pregled končnega načrta
Element Potrditev Shema Vsi vhodi imajo ESD zaščito (8 kV kontakt) BOM Nazivna napetost kondenzatorja ≥ 2 × pričakovana (npr. 10 V za 5 V tir) Mehansko Brez visokih komponent (višina > 4 mm) v bližini območij oprijema Vdelana programska oprema Časovnik Watchdog ponastavi MCU, če VOX visi za > 5 minut Skladnost FCC Del 15 in EN 62368-1 (zvočna varnost)
Zasnova zanesljive varuške PCBA pomeni, da je varnost dojenčkov prednost pred znižanjem stroškov. Dobro zgrajena deska deluje tiho med zobmi in izbruhi jeze. Preizkusite v resničnih vrtcih -- stroji z belim šumom, zatemnjene luči in mikrovalovne pečice. To je edini način za pridobitev zaupanja staršev.
