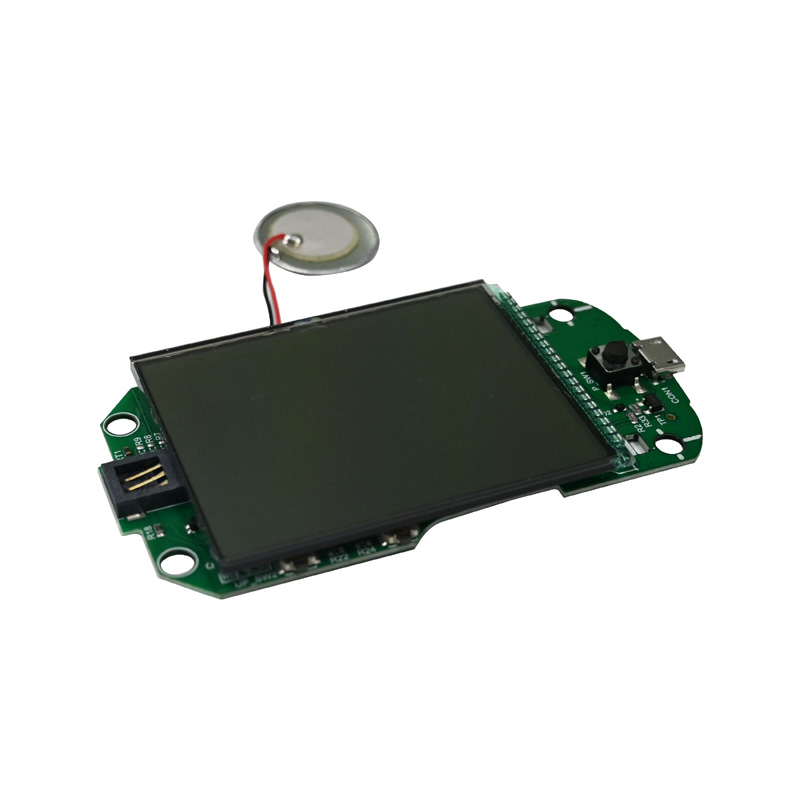

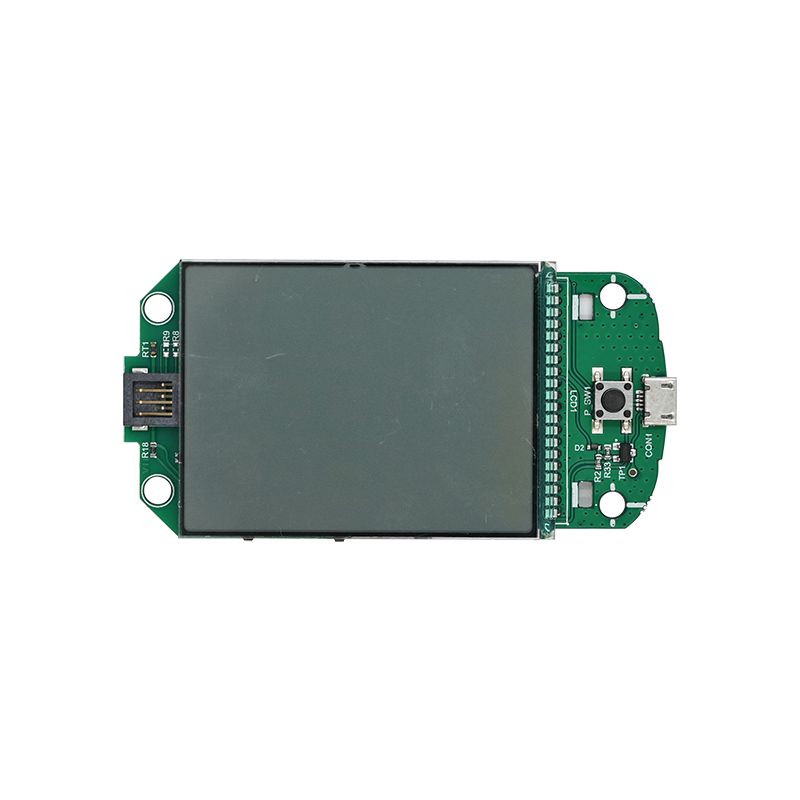

Unixplore Electronics je kitajsko podjetje, ki se od leta 2008 osredotoča na ustvarjanje in proizvodnjo prvovrstnega pametnega merilnika glukoze v krvi PCBA. Imamo certifikate za standarde za sestavljanje PCB ISO9001:2015 in IPC-610E.
Unixplore Electronics je posvečen visoki kakovostiPametni merilnik glukoze v krvi PCBA načrtovanje in proizvodnja, odkar smo zgradili leta 2011.
Za izdelavo pametnega PCBA za merjenje glukoze v krvi boste potrebovali znanje o oblikovanju elektronike, postavitvi vezja in programiranju mikrokrmilnika. Tu je splošen postopek po korakih, ki vam lahko pomaga pri začetku:
Zberite potrebne komponente in orodja za oblikovanje:Senzor glukoze, mikrokrmilnik, napajalnik, LCD zaslon in druge potrebne komponente. Potrebovali boste tudi programsko opremo za načrtovanje PCB.
Načrtujte shemo vezja:Uporabite programsko opremo za načrtovanje PCB, da ustvarite shematski diagram vezja. To bo načrt za postavitev tiskanega vezja.
Postavitev tiskanega vezja:Ko ustvarite shematski diagram, uporabite isto programsko opremo za načrtovanje PCB za postavitev komponent na plošči PCB.
Izdelajte PCB:Pošljite datoteko z načrtom PCB proizvajalcu PCB, da jo izdela.
Spajkajte komponente:Ko prejmete golo tiskano vezje, previdno spajkajte komponente nanj.
Programirajte mikrokontroler:Povežite mikrokrmilnik z računalnikom in ga programirajte s hex datoteko za branje podatkov senzorja glukoze in njihov prikaz na LCD zaslonu.
Preizkusite PCB:Ko končate, preizkusite tiskano vezje in se prepričajte, da deluje pravilno.
Parameter | Zmogljivost |
Plasti | 1-40 plasti |
Vrsta sklopa | Skoznja luknja (THT), površinska montaža (SMT), mešano (THT+SMT) |
Najmanjša velikost komponente | 0201(01005 metrika) |
Največja velikost komponente | 2,0 x 2,0 x 0,4 in (50 mm x 50 mm x 10 mm) |
Vrste paketov komponent | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP itd. |
Najmanjši korak pad | 0,5 mm (20 mil) za QFP, QFN, 0,8 mm (32 mil) za BGA |
Najmanjša širina sledi | 0,10 mm (4 mil) |
Minimalna razdalja med sledovi | 0,10 mm (4 mil) |
Najmanjša velikost svedra | 0,15 mm (6 mil) |
Največja velikost plošče | 18 x 24 palcev (457 mm x 610 mm) |
Debelina plošče | 0,0078 in (0,2 mm) do 0,236 in (6 mm) |
Material plošče | CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminij, High Frequency, FPC, Rigid-Flex, Rogers itd. |
Površinska obdelava | OSP, HASL, Flash Gold, ENIG, Gold Finger itd. |
Vrsta spajkalne paste | Osvinčeno ali brez svinca |
Debelina bakra | 0,5 OZ – 5 OZ |
Postopek sestavljanja | Reflow spajkanje, valovito spajkanje, ročno spajkanje |
Inšpekcijske metode | Avtomatski optični pregled (AOI), rentgenski pregled, vizualni pregled |
Testne metode v podjetju | Funkcionalni preizkus, preskus sonde, preizkus staranja, preskus pri visoki in nizki temperaturi |
Čas obračanja | Vzorčenje: od 24 ur do 7 dni, množična serija: od 10 do 30 dni |
Standardi za sestavljanje PCB | ISO9001:2015; ROHS, UL 94V0, IPC-610E razred ll |
1.Samodejno tiskanje spajkalne paste
2.opravljeno tiskanje spajkalne paste
3.SMT izberite in postavite
4.Izbira in namestitev SMT končana
5.pripravljen za reflow spajkanje
6.opravljeno reflow spajkanje
7.pripravljen za AOI
8.Postopek pregleda AOI
9.Postavitev komponent THT
10.postopek valovnega spajkanja
11.Montaža THT končana
12.AOI pregled za montažo THT
13.IC programiranje
14.preizkus delovanja
15.Preverjanje in popravilo QC
16.Postopek konformnega premazovanja PCBA
17.ESD embalaža
18.Pripravljeno za pošiljanje
