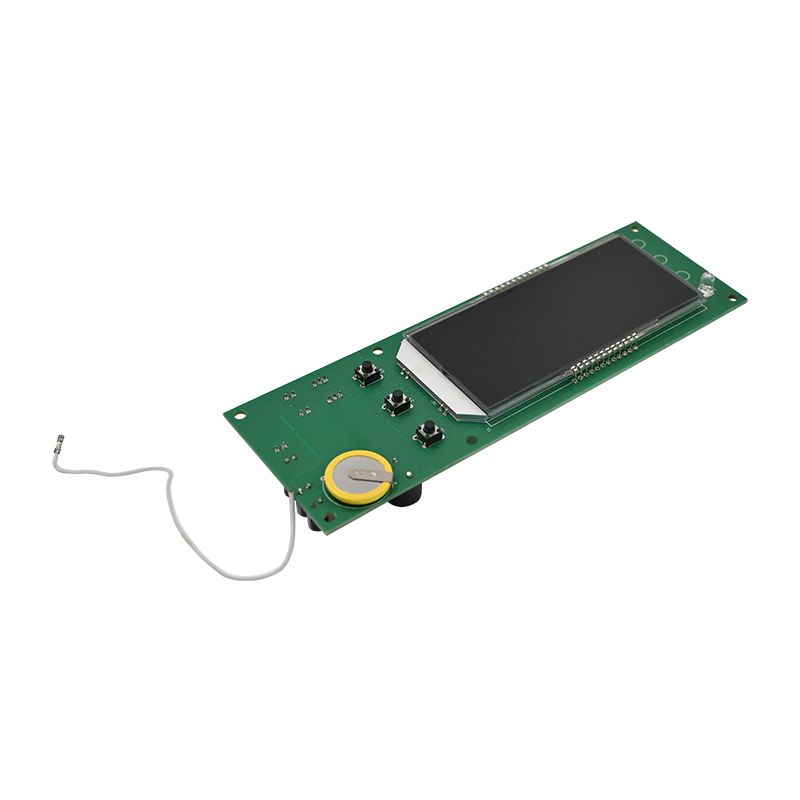

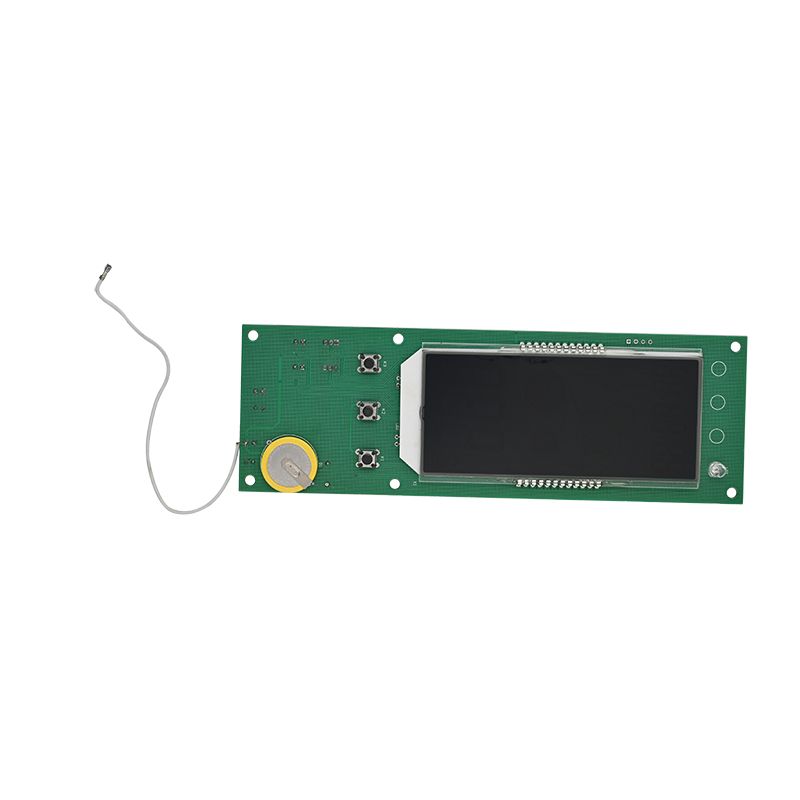

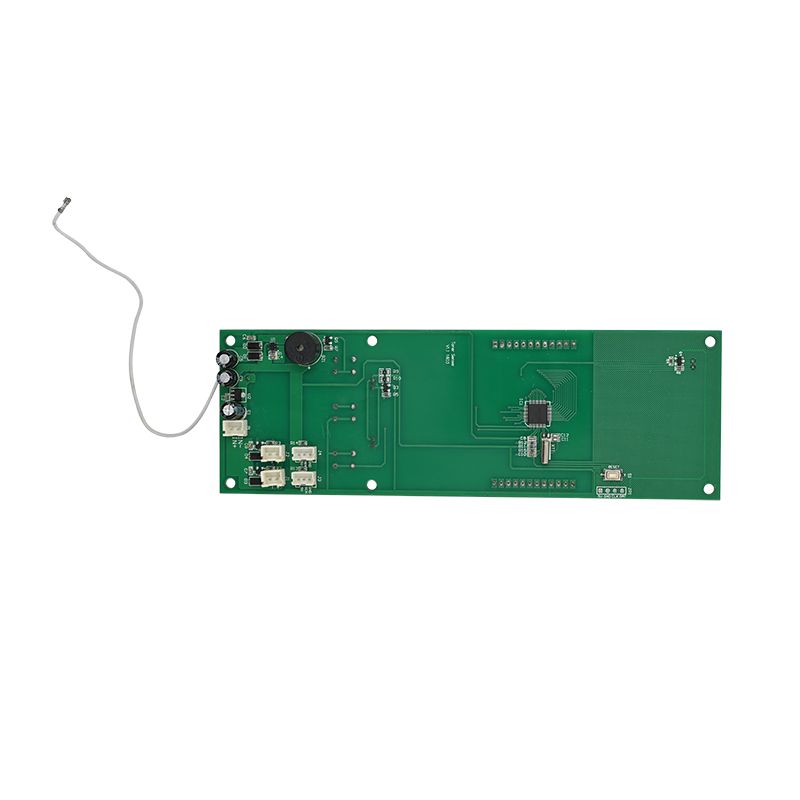

Beauty Instruments PCBA

Opis izdelka

Kaj je Beauty Instruments PCBA?

Od svoje ustanovitve leta 2011 je Unixplore Electronics zavezan oblikovanju in izdelavi visokokakovostnihPCBA instrumentov za lepotov obliki proizvodnje OEM in ODM.

A Lepotni instrument PCBAje asklop tiskanega vezjauporablja v elektronskih lepotnih napravah. Te naprave uporabljajo električne in/ali elektronske tehnologije za stimulacijo, masažo ali zdravljenje kože in las. Profesionalni kozmetični instrument PCBA običajno vključuje več komponent, kot so mikrokrmilniki, vezja za upravljanje napajanja, senzorji in uporabniški vmesniki, med drugim.

Nekaj priljubljenih PCBA instrumentov za lepoto vključujeultrazvočne naprave za obraz, Aparati za LED svetlobno terapijo, radiofrekvenčne naprave za zategovanje kože, čelade za rast las, in celopametna ogledala. Ti PCBA so zasnovani tako, da uporabniku zagotavljajo določeno vrsto lepotnega zdravljenja na neinvaziven ali minimalno invaziven način.

PCBA za kozmetične instrumente se pogosto uporabljajo v kozmetični industriji in jih je mogoče kupiti pri dobaviteljih ali proizvajalcih elektronskih komponent, ki so specializirani za izdelavo sklopov PCB za kozmetične naprave. Pomembno je omeniti, da načrtovanje in izdelava teh vrst PCBA zahteva napredno znanje na področju elektronskega inženiringa, zato je priporočljivo, da poiščete strokovno pomoč ali vodstvo, če nameravate ustvariti PCBA po meri Beauty Instrument.

Unixplore zagotavlja storitev na ključ na enem mestu za vašeEMSinPCB sklopprojekti. Vas prosimo, da nas kontaktirate za vašo zgradbo plošče, ponudbo lahko pripravimo v 24 urah po prejemu vašeDatoteka GerberinBOM seznam!

Izdelava PCBA Beauty Instruments

* Datoteka Gerber in seznam BOM, ki jih zagotovi naročnik
* Izdelano prazno tiskano vezje, komponente kupljene pri nas
* Izdelava PCB s popolnoma sestavljenimi deli
* 100 % delovanje preizkušeno v redu pred pošiljanjem
* Skladen z RoHS, proizvodni proces brez svinca
* Hitra dostava, z neodvisnim paketom ESD
* Storitev elektronske proizvodnje na enem mestu za načrtovanje PCB, postavitev PCB, proizvodnjo PCB, nabavo komponent, sestavljanje PCB SMT in DIP, programiranje IC, preizkus delovanja, pakiranje in dostavo

Unixplore PCB in zmogljivost sestavljanja PCB

Parameter	Zmogljivost
Plasti	1-40 plasti
Vrsta sklopa	Skoznja luknja (THT), površinska montaža (SMT), mešano (THT+SMT)
Najmanjša velikost komponente	0201(01005 metrika)
Največja velikost komponente	2,0 x 2,0 x 0,4 in (50 mm x 50 mm x 10 mm)
Vrste paketov komponent	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP itd.
Najmanjši korak pad	0,5 mm (20 mil) za QFP, QFN, 0,8 mm (32 mil) za BGA
Najmanjša širina sledi	0,10 mm (4 mil)
Minimalna razdalja med sledovi	0,10 mm (4 mil)
Najmanjša velikost svedra	0,15 mm (6 mil)
Največja velikost plošče	18 x 24 palcev (457 mm x 610 mm)
Debelina plošče	0,0078 in (0,2 mm) do 0,236 in (6 mm)
Material plošče	CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminij, High Frequency, FPC, Rigid-Flex, Rogers itd.
Površinska obdelava	OSP, HASL, Flash Gold, ENIG, Gold Finger itd.
Vrsta spajkalne paste	Osvinčeno ali brez svinca
Debelina bakra	0,5 OZ – 5 OZ
Postopek sestavljanja	Reflow spajkanje, valovito spajkanje, ročno spajkanje
Inšpekcijske metode	Avtomatski optični pregled (AOI), rentgenski pregled, vizualni pregled
Testne metode v podjetju	Funkcionalni preizkus, preskus s sondo, preskus staranja, preskus pri visoki in nizki temperaturi
Čas obračanja	Vzorčenje: od 24 ur do 7 dni, množična serija: od 10 do 30 dni
Standardi za sestavljanje PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E razred ll

Storitev EMS Unixplore z dodano vrednostjo

● Storitev predprogramiranja IC z datoteko v formatuHEX,ELFinBIN.
● Naprava za testiranje funkcij PCBA Beauty Instruments, prilagojena glede na zahteve naročnika
● Storitev izdelave škatle, vključno s proizvodnjo kalupov in delov iz plastičnih in kovinskih ohišij
● Konformni premaz, vključno s selektivnim premazom z lakom, zalivanje z epoksi smolo
● Žični snop in kabelski sklop
● Sestavljanje končnega izdelka, vključno s škatlo, zaslonom, membranskim stikalom, označevanjem in pakiranjem škatle ali maloprodajne škatle po meri.
● Na zahtevo so na voljo različni testi tretjih oseb za PCBA
● Pomoč pri certificiranju izdelkov

Postopek izdelave PCBA
