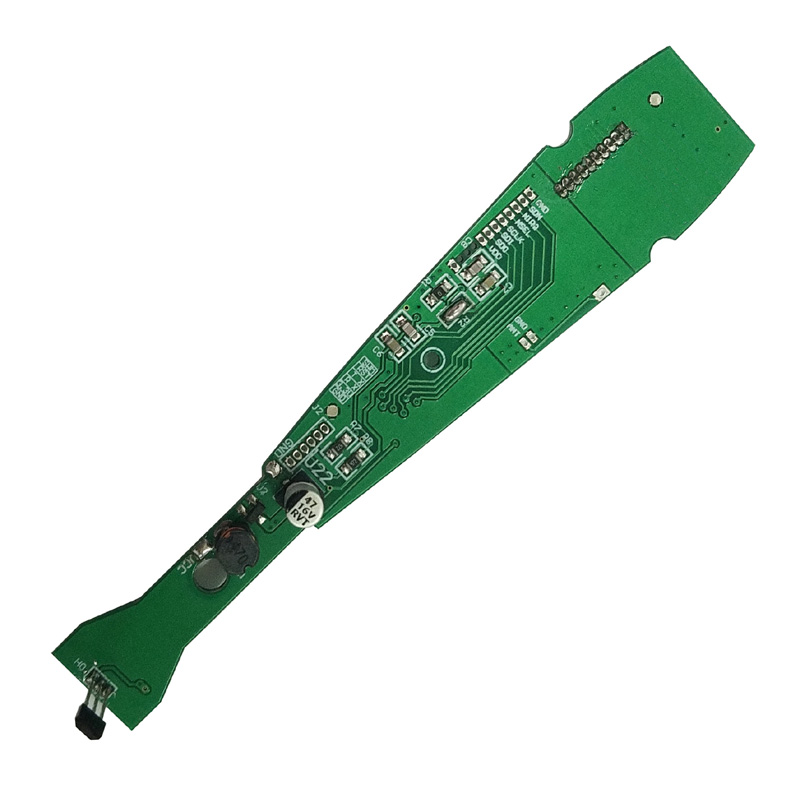

Osnovni diferenciatorji za RC avto PCBA
Vsi modeli PCBA za RC avtomobile niso enako učinkoviti. Šest dejavnikov ustvarja pravo razliko.

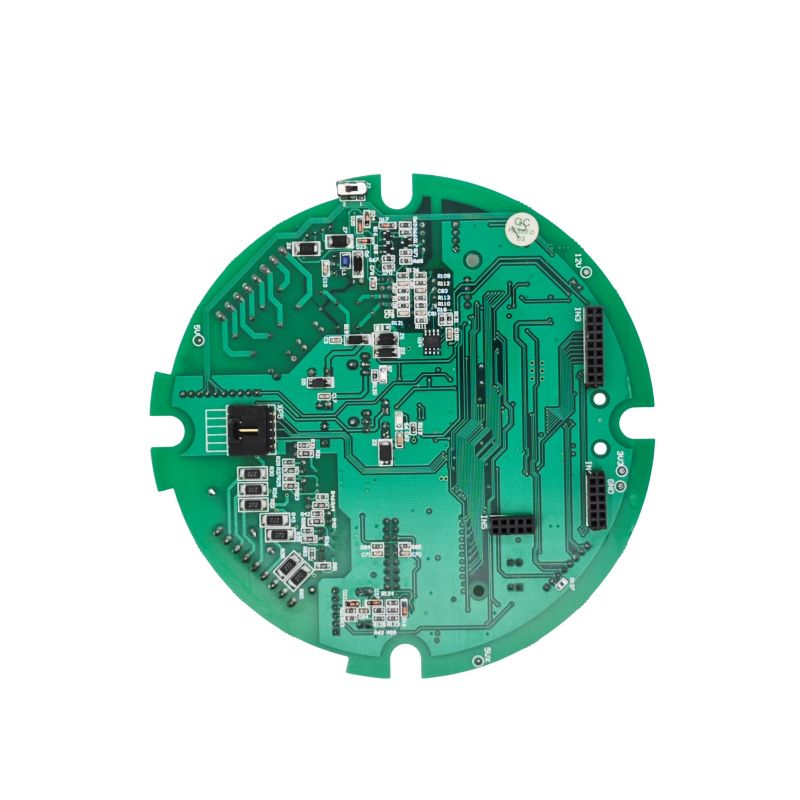

Stopnja motornega pogona -- kjer večina načrtov odpove
| Parameter | Toy Grade | Razred hobi (priporočeno) | Vpliv |
|---|---|---|---|
| MOSFET Rds (vklopljen) | 15--20 mΩ | < 5 mΩ (npr. IRFH7921) | Zaskok pospeška |
| Ravnanje z vršnim tokom | 10A | 40A (izbruh 80A) | Plezanje v hrib |
| Kontrola mrtvega časa | Brez ali popravljeno | Prilagodljivo (50--500 ns) | Preprečuje preboj |
| Zavora FET | Ni prisoten | Sinhrono popravljanje | Takojšnje obratno |
Ustvarjalec razlik: PCBA za RC avtomobile za hobi uporablja ločene gonilnike MOSFET na visoki in nizki strani s programirljivim mrtvim časom. Deske za igrače uporabljajo integrirane IC-je s polovičnim mostom, ki se pregrejejo v 2 minutah uporabe na terenu.

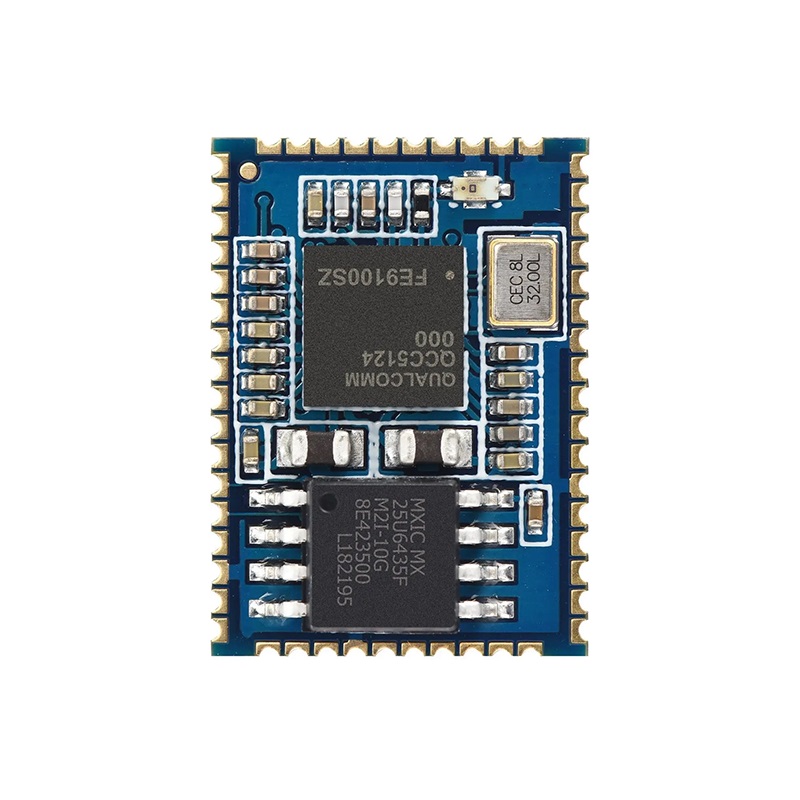

Občutljivost in selektivnost radijskega sprejemnika
| Parameter | Ubogi | Dobro (razlika) |
|---|---|---|
| Občutljivost | -90 dBm | -105 dBm (2,4 GHz) |
| Zavrnitev sosednjega kanala | 20 dB | 45 dB |
| Frekvenčni skoki | Noben | 50+ kanalov na sekundo |
| Vrsta antene | PCB sledi | Zunanji dipol ali keramični čip |
Ustvarjalec razlik: Kakovostna PCBA za RC avtomobile vključuje ločen LNA (tihošumni ojačevalnik) pred sprejemnikom IC. To doda 15 dB ojačanja brez poslabšanja vrednosti hrupa, kar omogoča nadzor na 300+ metrih.

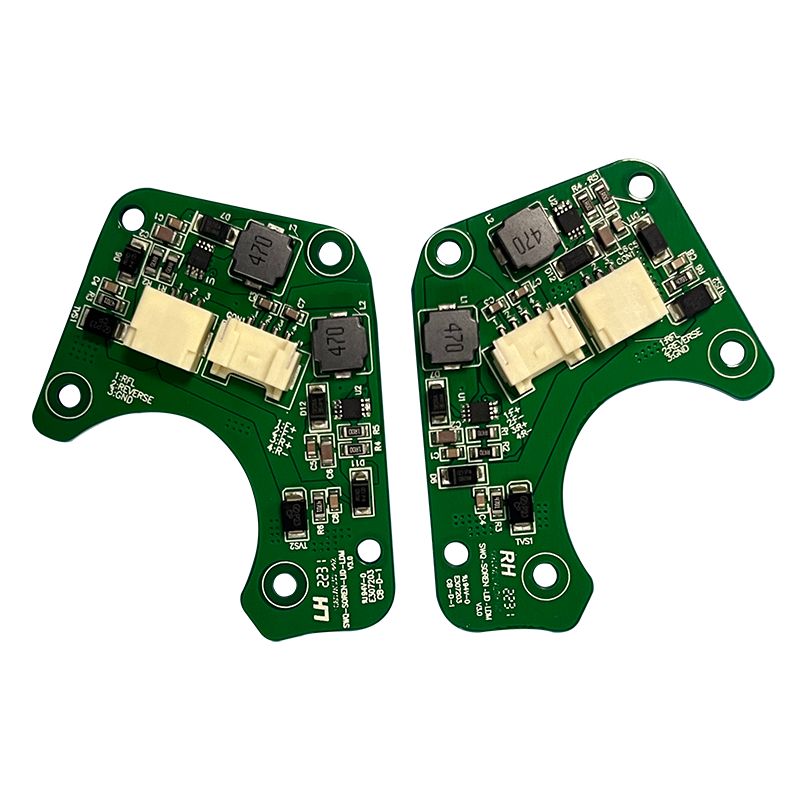

Pomembne razlike v upravljanju porabe
Stabilnost napetosti pod obremenitvijo motorja določa, ali se PCBA avtomobila RC ponastavi med močnim pospeševanjem.
Baterijski vhod in regulacija
| Komponenta | Pristop igrače | Profesionalni pristop |
|---|---|---|
| Zaznavanje napetosti baterije | Samo uporovni delilnik | Delilnik + primerjalnik s histerezo |
| Nizkonapetostni izklop | Brez (poškodba LiPO) | Programabilen (3,2 V/celica za LiPO) |
| 5V tirnica (servo/RC) | Linearni regulator (pregreje) | 2A pretvornik dolarjev |
| 3,3 V tirnica (MCU) | LDO v skupni rabi | Namenski LDO z rezervo 100 mA |
Kritična razlika: MCU na PCBA avtomobila RC mora ostati živ med zaustavitvijo motorja, ki za 10 milisekund pade napetost baterije z 8,4 V na 5,0 V. Uporabite buck-boost ali veliko kondenzatorsko baterijo (1000 µF low-ESC) na tračnici 5V.
Zmogljivost BEC (Battery Eliminator Circuit).
| Parameter | Minimum za zanesljivost | Zakaj je pomembno |
|---|---|---|
| Neprekinjen tok | 1,5 A pri 6 V | Digitalni servomotorji porabijo vsak po 1A |
| Vrhunski tok | 3A za 5 sekund | Krmiljenje pod obremenitvijo |
| Izhodno valovanje | < 50 mVpp | Brez tresenja servo |
| Termični izklop | 125°C | Preprečuje požar na zastalem servo |
Razlike v postavitvi in zaščiti
RC avto PCBA deluje v plastičnem ohišju z motorji, žicami in vrtljivimi zobniki. Hrup je povsod.
Tehnike izolacije hrupa
| Vir hrupa | Ublažitev kakovosti PCBA | Igrača PCBA (točka napake) |
|---|---|---|
| Motorne ščetke | 3 kondenzatorji (0,1 µF) na sponkah + feritna kroglica na vodnikih | Brez kondenzatorjev |
| PWM preklapljanje | Razpršeni spekter (2--12 MHz mehčanje) | Fiksna frekvenca |
| Servo povratni lonec | Zaščitena sled, zaščitni obroč | Dolgo nezavarovana sled |
| Napajanje antene | Koplanarni valovod z ozemljenimi prehodi | Mikrotrakasta nad hrupno zemljo |
Ustvarjalec razlik: Kakovostna RC avtomobilska PCBA postavi RF odsek v ločen ozemljitveni otok, ki je povezan z glavnim ozemljitvijo na eni sami točki blizu negativnega pola akumulatorja.
Postavitev kristalov in oscilatorjev
- Kristal 27 MHz (ali TCXO za 2,4 GHz) naj bo najmanj 15 mm oddaljen od žic motorja
- Pod kristalom ni digitalnih sledi
- Ozemljitveni zaščitni obroč okoli oscilatorja (prek šiva na vsaka 2 mm)
- Obremenitveni kondenzatorji, prilagojeni specifikaciji kristala (±5 pF)
Razlike med strojno programsko opremo in krmilno zanko
Samo strojna oprema ne vpliva. Nadzorni algoritem loči odzivne avtomobile od počasnih.
Krivulje plina in krmiljenja
| Funkcija | Osnovna izvedba | Napredno (izvajalec razlik) |
|---|---|---|
| Plinska rampa | Linearno | Eksponentno (nastavljivo s potenciometrom) |
| Mešanje zavor | Noben | Prilagoditev poševnosti spredaj/zadaj |
| Dvostopenjsko krmiljenje | Popravljeno | Programabilne končne točke |
| ABS simulacija | št | Impulzno zaviranje pri visoki hitrosti |
Izvedba: RC avto PCBA MCU mora izvajati zanke PID pri najmanj 1 kHz. Zanke 100 Hz povzročijo opazen zamik. Uporabite Cortex-M4 ali podobno s strojno opremo za množenje in kopičenje.
Varnost pred napakami in telemetrija
- Varna izguba signala-- Nastavite plin na nič po 0,5 sekunde brez paketov
- Varnost pri nizki bateriji-- Zmanjšajte plin na 50 % pri 6,0 V, zmanjšajte pri 5,5 V
- Izbirna telemetrija-- Napetost akumulatorja, temperatura motorja, RSSI poslano nazaj oddajniku
Kakovosten PCBA za RC avto implementira varovanje pred napakami v strojni opremi (ločen primerjalnik) ne samo v programski opremi. Če se MCU zaklene, strojna oprema potegne plin na nič.
Proizvodna toleranca in testiranje
Masovna proizvodnja razkriva razlike. Ozke tolerance ustvarjajo dosledno delovanje.
Kritične proizvodne specifikacije
| Parameter | Toleranca do igrač | Profesionalna toleranca | Testna metoda |
|---|---|---|---|
| Kristalna frekvenca | ±50 ppm | ±10 ppm | Frekvenčni števec |
| pridobitev LNA | ±3 dB | ±0,5 dB | Omrežni analizator |
| Prag vrat MOSFET | ±0,5 V | ±0,1 V (združeno) | Sledilec krivulj |
| Upor za zaznavanje toka | ±5 % | ±1 % (4-žilni Kelvin) | Miliohm meter |
Protokol funkcionalnega testiranja
Vsak RC avto PCBA mora opraviti:
1. Test motorja brez obremenitve-- Tok < 1 A, ni slišnega cviljenja
2. Stall test-- 30 A za 2 sekundi, brez termične zaustavitve
3. Test dometa-- 100 metrov na odprtem polju s spuščeno anteno
4. Test motenj-- Upravljajte 10 plošč hkrati, brez spopada kanalov
Pogosta vprašanja -- Pogosta vprašanja o razlikah PCBA avtomobila RC
V1: Zakaj nekateri modeli PCBA avtomobilov RC izgubijo povezavo po trku, drugi pa ne?
A:Razlika je mehanska obremenitev kristalnega oscilatorja. Trk, ki ustavi avto, nenadoma ustvari impulz pojemka 200--500 G. Ta sunek premakne resonančno frekvenco kremenčevega kristala na dva načina:
Frekvenčni premik zaradi mehanske obremenitve-- Kristalni surovec se začasno deformira pod G-silo, pri čemer se njegova vzporedna resonančna frekvenca spremeni za do 150 ppm. Če PLL sprejemnika ne more slediti temu premiku (večina nizkocenovnih modelov ima obseg zajema 50 ppm), PCBA avtomobila RC izgubi zaklepanje in ga nikoli več ne pridobi, ker ima deformirani kristal zdaj trajni odmik.
Mikro zlomi spajkalnega spoja-- Majhni kristali HC-49S (običajni v igračah RC) imajo težka kovinska ohišja. Pod 500 G vztrajnostna napetost ohišja obremeni spajkalne spoje. Mikro razpoka, ki prestane vizualni pregled, ustvari občasen stik. RC avto PCBA se vklopi (kristal deluje pri nizkih vibracijah), vendar odpove takoj, ko motor zavibrira.
Rešitev v kakovostnem RC avtomobilskem PCBA:
- Uporabite oscilator MEMS (SiTime ali podoben) namesto kvarca. Naprave MEMS preživijo 50.000 G in porabijo manj energije.
- Če je kvarc obvezen, uporabite keramični paket 3,2×2,5 mm (ne HC-49S) s štiritočkovnim spajkanjem.
- Pod oscilator dodajte epoksid za polnilo (0,5 mm kroglica na dveh robovih absorbira udarce).
Dobro zasnovan RC avto PCBA preživi ponavljajoče se padce z višine 1 metra na beton, ne da bi pri tem izgubil vezavo. Preizkusite tako, da sestavljeni avtomobil 20-krat spustite z višine 1 metra in nato preverite doseg. Poceni modeli ne uspejo pri padcu 3 ali 4.
V2: Kako konfiguracija pogona vrat MOSFET vpliva na zmogljivost PCBA avtomobila RC pri delnem plinu?
A:Delni plin (10--40% delovni cikel) je tisto, kjer večina modelov PCBA avtomobilov RC razkrije svoje slabosti. Prevladujeta dva parametra pogona vrat:
Gate charge in Millerjev plato-- Ko MOSFET preklopi pri delnem plinu, preživi več časa v linearnem območju (Millerjev plato), kjer Rds(on) še ni dosežen. MOSFET z visokim skupnim nabojem vrat (Qg > 50 nC) potrebuje 200–300 ns, da se popolnoma vklopi. Pri 10-odstotnem plinu (20 kHz PWM, 5 µs vklopljenega časa) je MOSFET popolnoma izboljšan samo za 4,7 µs. Preostalih 300 ns v linearnem območju odvaja toploto kot (I × V). Pri 20 A je to 20 A × 6 V = 120 W za 300 ns na cikel -- dovolj za dvig temperature spoja za 40 °C nad okolico v 30 sekundah.
Vrednost upora vrat-- Modeli PCBA za RC avtomobile za igrače zaradi enostavnosti uporabljajo en sam 100Ω vratni upor. To ustvari čas vzpona 500 ns. Kakovostni modeli uporabljajo ločene vklopne in izklopne upore: 10Ω vklop (hiter) in 100Ω izklop (počasnejši za zmanjšanje zvonjenja). To povzroči čas vzpona 100 ns, kar močno zmanjša izgube v linearnem območju.
Merska razlika-- Preizkusite tako, da RC avto PCBA zaženete pri 25 % plinu na dinamometru 10 minut. Slaba zasnova bo pokazala temperaturo motorja 90 °C in ohišje MOSFET 110 °C. Kakovostna zasnova (MOSFET z nizkim Qg, ločeni upori z vrati) poganja motor pri 60 °C, MOSFET pri 70 °C. Hladilna plošča zdrži 5× dlje.
V3: Kakšna je razlika v zasnovi antene med 100-metrsko RC avtomobilsko PCBA in 300-metrsko različico?
A:Trije elementi zasnove antene ustvarijo 200-metrsko razliko ob uporabi iste moči oddajnika 2,4 GHz (zakonska omejitev 100 mW):
Vrsta in učinkovitost antene-- Sledilna antena PCB (obrnjena F) na standardni 1,6 mm plošči FR-4 doseže 40--50-odstotno učinkovitost (ojačanje od -3 do -4 dBi). Isti RC avtomobilski PCBA z zunanjim 1/4 valovnim monopolom (žica 31 mm) doseže 70--80% učinkovitost (-1,5 dBi). Antena s keramičnim čipom (npr. Johanson 2450AT18) z uglašenim ujemajočim se omrežjem doseže 60--65 % učinkovitost. Za doseg 300 metrov uporabite monopolno anteno, nameščeno navpično (ne zvito znotraj ohišja).
Velikost ozemljitvene ravnine-- Ozemljitvena plošča antene (protiutež) mora biti dolga vsaj λ/4 (31 mm). Kakovostne zasnove PCBA za RC avtomobile rezervirajo trdno talno površino 35×40 mm pod RF odsekom. Deske za igrače postavijo anteno blizu baterije ali motorja, s čimer zmanjšajo efektivno ozemljitveno ravnino na 15 mm. To razglasi anteno na 2,45 GHz -- dejanska resonanca se premakne na 2,6 GHz in izgubi 10 dB občutljivosti.
Impedanca napajalnega voda-- Monopolna antena zahteva 50Ω prenosno linijo od RF IC do dovodne točke antene. To pomeni 1,5 mm široko sled na 1,6 mm FR-4 (mikrotraku) z neprekinjeno ozemljitveno ploščo pod njim. Kakovostni RC avto PCBA uporablja 50 Ω sled z ozemljitvijo na obeh straneh. Plošče za igrače usmerijo anteno skozi 10 mm dolgo in 0,3 mm sled (120 Ω) z režami v ozemljitveni ravnini – ustvarjajo neusklajenost impedance, ki odraža 40 % oddane moči.
Preverjanje-- Vprašajte svojega dobavitelja PCBA za Smithov diagram, ki prikazuje impedanco antene pri 2,45 GHz. Dober dizajn prikazuje 50Ω ± 5Ω. Slaba zasnova prikazuje 30Ω ali 80Ω. Ta posamezna meritev napove razliko v razponu natančneje kot katera koli simulacija.
Primerjalna tabela -- Igrača v primerjavi s Hobby RC avtomobilom PCBA
| Funkcija | Toy Grade PCBA | Hobi razred PCBA | Vpliv razlike |
|---|---|---|---|
| MCU | 8-bitni, 16 MHz | 32-bitni ARM, 72 MHz | Nadzor hitrosti zanke |
| stopnja MOSFET | Integriran polmost | Diskretni gonilnik + vrata | Ravnanje z zastojnim tokom |
| Sprejemnik | Enotna pretvorba | Dvojna pretvorba + LNA | Zavrnitev obsega in šuma |
| Regulacija napetosti | Samo LDO | Buck + LDO + cap bank | Brez ponastavitve porjavitve |
| Antena | PCB sledi | Zunanji monopol | Domet 300m |
| Failsafe | Noben | Strojna oprema + programska oprema | Preprečevanje trka |
| Telemetrija | št | Napetost, temperatura, RSSI | Zaščita baterije |
Pri vrhunskem PCBA za RC avtomobile ne gre za drage komponente. Gre za pravilen pogon vrat, ustrezno zasnovo antene, varno strojno opremo in ozke proizvodne tolerance. Osredotočite se na preklopne izgube MOSFET in velikost RF ozemljitvene plošče -- ti dve področji povzročita najbolj opazno razliko v vožnji v resničnem svetu.
