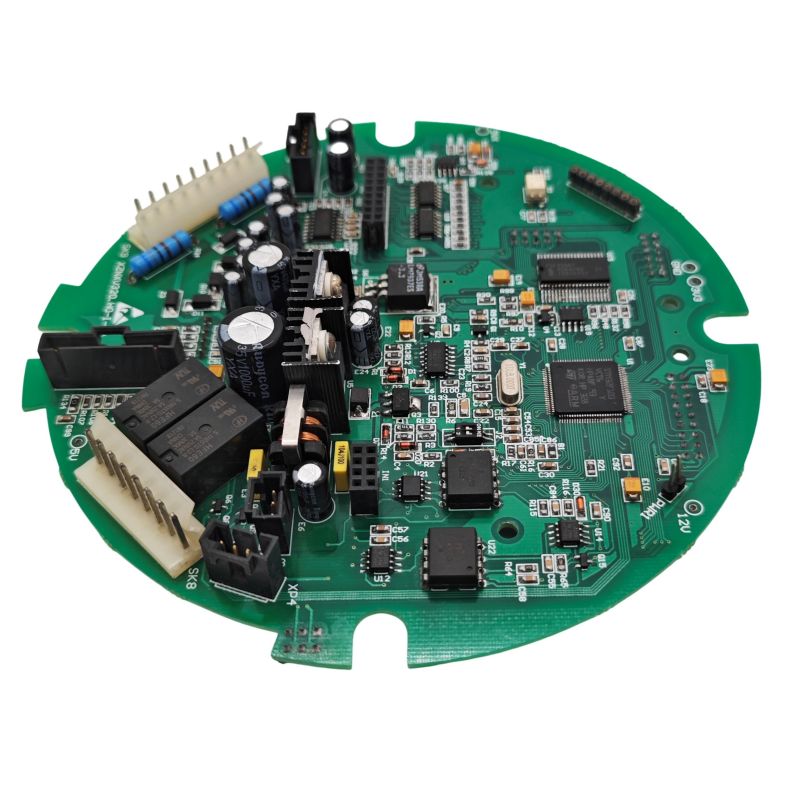

RC servo PCBA

Unixplore Electronics— Z 20-letnimi izkušnjami pri oblikovanju vgrajenih sistemov in tiskanih vezij smo bili večkrat priča enakim vzorcem napak: hrupni električni vodi, neustrezna ločitev in nepravilno usmerjanje PWM. Naše servo PCBA rešitve temeljijo na inženirskih specifikacijah, pravilih postavitve in preskusnih metodah, ki jih profesionalni oblikovalci dejansko uporabljajo v proizvodnji.

Ne glede na to, ali potrebujete samostojno gonilniško ploščo, večkanalni servo krmilnik ali nadomestno notranjo servo krmilno ploščo, Unixplore Electronics zagotavlja zanesljivo, odporno na hrupPCBAki deluje v okoljih RC hobijev in industrijskih robotov.

Kaj ponujamo:

• Popolna zasnova servo PCBA (shema + postavitev) v Altiumu, KiCadu ali vaši želeni obliki
• Izdelava prototipov s funkcionalnim testiranjem (poročila o obremenitvah, valovanju, toploti)
• Serijska proizvodnja z nabavo komponent in montažo SMT
• Pregled dizajna in svetovanje pri analizi napak

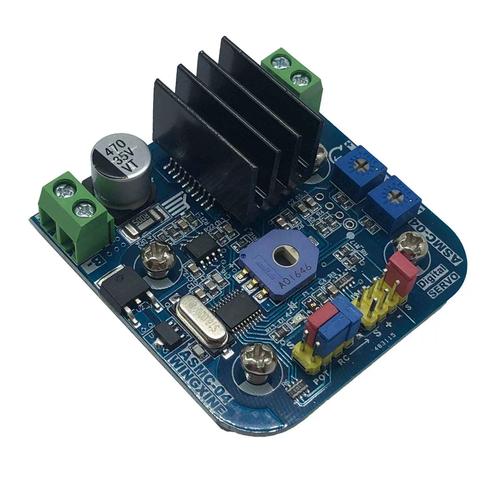

Kaj mora storiti RC Servo PCBA

RC servo PCBA (bodisi samostojna gonilna plošča ali notranja servo nadzorna plošča) opravlja tri bistvene funkcije:

• Generiranje ali sprejem signala PWM:Pretvori krmilne impulze (1 ms do 2 ms pri 50 Hz) v ukaze za položaj.
• Porazdelitev moči:Dovaja čistih 5 V ali 6 V servo motorju in krmilnemu IC.
• Obdelava povratnih informacij:Prebere notranji potenciometer, da preveri položaj in zapre krmilno zanko.

Visoko zanesljive zasnove vključujejo tudi zaznavanje toka za zaznavanje preobremenitve in opto-izolacijo za odpornost proti hrupu.

Osnovne tehnične specifikacije

Naslednji parametri predstavljajo industrijske standarde za zasnove PCBA RC servo krmiljenja. Te veljajo tako za namenske plošče servo gonilnikov kot za integrirane sklope sprejemnikov PCBA.

Specifikacije vhodne moči

Specifikacije krmilnega signala

Notranji servo PCBA komponente (znotraj servo)

Standardni RC servo vsebuje majhen PCBA s temi komponentami:

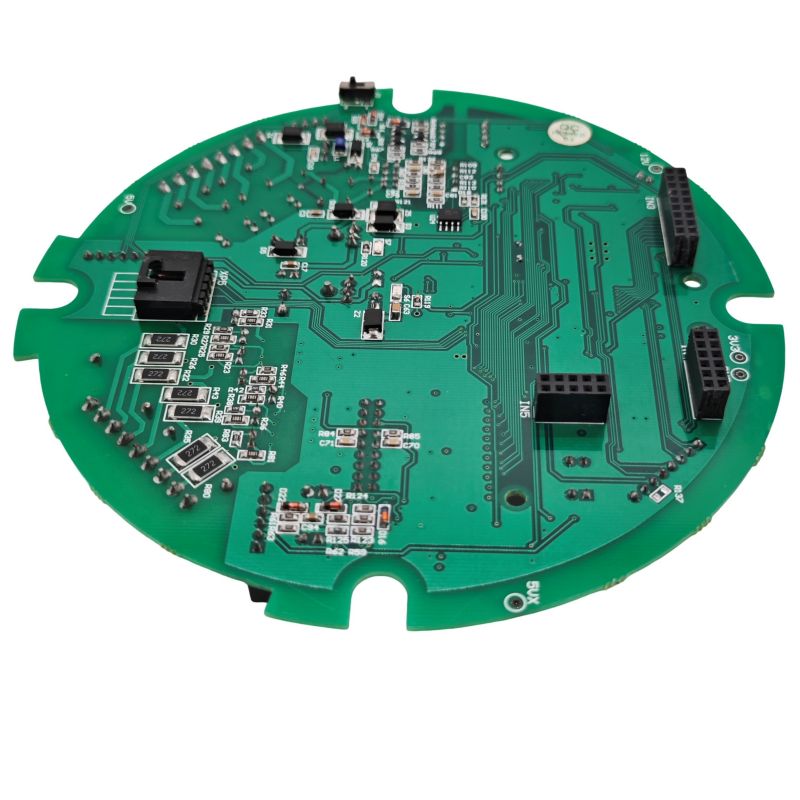

Pravila postavitve PCBA za zanesljivost RC servo

Pri Unixplore Electronics vemo, da večina okvar RC servo izvira iz tiskanega vezja. Upoštevamo teh 8 pravil, da zagotovimo zanesljivo delovanje v vsakem dizajnu, ki ga dostavimo.

1. Porazdelitev moči: ozemljitev v zvezdo

• Nikoli verižno zmleta. Vsaka servo ozemljitev se mora vrniti neposredno na ozemljitveno točko napajanja.
• Ločeno napajanje in signalno ozemljitev. Pri zasnovah PCBA z več servo delite ozemljitveno ploščo in povežite na eni točki blizu vhoda baterije.
• Širina sledi za moč: Za neprekinjeni tok 1,5 A uporabite najmanjšo širino sledi 1,5 mm z 1 oz bakra.

2. Namestitev ločilnega kondenzatorja

Servo motorji ustvarjajo velik električni hrup. Tipičen servo lahko proizvede do 200 mV hrupa od vrha do vrha na napajalnem vodu 5 V.

Zahtevana ločitev na servo priključek:

• Elektrolitski kondenzator od 100 µF do 470 µF (obvladuje zagon motorja)
• 100nF keramični kondenzator (filtrira visokofrekvenčni šum)
• Kondenzatorje postavite največ 10 mm od napajalnih zatičev servo

Kapacitivnost za celotno PCBA: dodajte velik kondenzator (1000 µF do 4700 µF) na glavnem vhodu električne energije. To preprečuje prekinitve, ko se več servomotorjev zažene hkrati.

3. Usmerjanje signala PWM

• Sledi PWM naj bodo kratke in neposredne. Dolge sledi delujejo kot antene za hrup.
• Izogibajte se polaganju sledi PWM vzporedno z napajalnimi žicami. Po potrebi uporabite 90-stopinjski prehod.
• Dodajte serijski upor od 100 Ω do 470 Ω na izhodni zatič PWM. To omejuje tok med okvarami in zmanjša zvonjenje.

4. Postavitev servo konektorja

Standardni 3-polni servo priključek (signal, VCC, ozemljitev) zahteva določeno razdaljo:

• Razmik nožic: 2,54 mm (0,1 palca) ali 2,7 mm (visoka gostota)
• Debelina PCB za priključni blok: 1,2 mm do 1,6 mm
• Lokacija signalnega zatiča: običajno notranji zatič (nožica 2 od 3)
• Zaporedje napajanja: GND se mora pri vstavitvi povezati pred VCC

Za zasnove z visoko gostoto 2,7 mm razmik med servo konektorji omogoča kompaktno postavitev ob ohranjanju zanesljivih povezav.

5. Regulacija napetosti za nadzorni MCU

• Uporabite ločen LDO za MCU, če isti napajalnik napaja servomotorje. Servo tokovi povzročajo padce napetosti, ki lahko ponastavijo mikrokrmilnik.
• Priporočeni regulator: 5 V ali 3,3 V LDO z vsaj 200 mA kapaciteto in 1 µF vhodno/izhodnih kondenzatorjev.
• Zaščitna dioda: Dodajte 1N4007 ali Schottky diodo na vhod za zaščito pred obratno polarnostjo.

6. Dušenje hrupa na motorju (za notranjo servo zasnovo PCBA)

Če načrtujete PCBA, ki gre v servo, dodajte dušenje hrupa neposredno na sponkah motorja:

• 100nF keramični kondenzator spajkan neposredno čez sponke motorja.
• Priključite kondenzator negativno na ohišje motorja za dodatno zaščito (zmanjša hrup do 200 mV).
• Izbirno: dodajte feritne kroglice na kable motorja za izjemno hrupna okolja.

7. Zaznavanje toka za zaznavanje preobremenitve

Napredne zasnove servo PCBA vključujejo spremljanje toka:

• Shunt upor: 0,1 Ω do 0,5 Ω, 1 % tolerance — ustvarja napetost sorazmerno s tokom
• Diferencialni ojačevalnik: ojačenje od 10 do 20 — ojači shunt napetost na merljivo raven
• ADC vhod: 10-bitni najmanj — dovaja trenutne podatke za krmiljenje MCU

Shunt 100 mΩ proizvede 50 mV pri 500 mA in 150 mV pri 1,5 A. S 5-kratnim ojačevalnikom to postane 250 mV do 750 mV, kar je primerno za 3,3 V ADC vhode.

8. Izolacija in mehanska zaščita

Notranje servo plošče PCBA morajo biti fizično zaščitene:

• Izolacijski trak: Postavite električni trak med PCBA in kovinsko ohišje servo. To preprečuje kratke stike zaradi spajkanih spojev ali kablov komponent, ki se dotikajo ohišja.
• Konformni premaz: Za uporabo na prostem ali pri visoki vlažnosti dodajte akrilni konformni premaz, da preprečite korozijo.

Generiranje krmilnega signala (upoštevanje kode MCU)

Pravilno ustvarjanje PWM je ključnega pomena za delovanje brez tresenja. Tukaj so ključni parametri:

Konfiguracija PWM

Primer kode MCU Psevdokoda

// Izračunajte delovni cikel za impulz 1500 µs
    // Predpostavlja obdobje PWM = 20 ms, ura = 1MHz preddelilnik

    impulzna širina_us = 1500
    period_counts = 20000 // 20 ms v mikrosekundah
    štetje_dolžnosti = širina_pulza_us
    set_pwm_duty(duty_counts)

Pri testiranju uporabite osciloskop, da preverite signal PWM. Padajoči rob impulza sproži servo, da odčita položaj.

Pogosti načini napak in popravki

Pomembna opomba o preklopu napajanja:Nikoli ne preklopite ozemljitvenega voda servo, da bi ga izklopili. Ko je ozemljitev odprta, lahko servo še vedno prejema napajanje prek signalne linije PWM ali drugih poti, kar povzroči delovanje pod napetostjo 3,2 V in nepravilno obnašanje. Linijo VCC vedno preklopite s P-kanalnim MOSFET ali relejem.

RC Servo PCBA Pogosta vprašanja

Spodaj so tri tehnična vprašanja, ki jih pogosto prejmemo od inženirjev robotike in oblikovalcev sistemov RC.

V1: Zakaj moji servomotorji naključno trzajo, ko jih upravljam iz svojega PCBA po meri z ESP32 ali Arduino?

A:Skoraj zagotovo imate težave z električnim hrupom. Tukaj je diagnostično zaporedje, ki ga priporočamo pri Unixplore Electronics:

1. korak— Preverite napajanje z osciloskopom: Izmerite 5V linijo neposredno na servo priključku, medtem ko se servo premika. Če opazite več kot 200 mV valovanja (od vrha do vrha), vaša ločitev ni zadostna.

2. korak— Dodajte skupno kapacitivnost: postavite elektrolitski kondenzator od 1000 µF do 4700 µF čez vhodne sponke za napajanje. Servo motorji potegnejo visoke zagonske tokove (3–10 × obratovalnega toka), ko se začnejo premikati. Brez skupne kapacitivnosti napetost pade pod 4 V, zaradi česar se krmilni IC ponastavi ali se nepravilno obnaša.

3. korak— Ločeno napajanje MCU od napajanja servo: najslabše zasnove poganjajo MCU in servomotorje iz istega regulatorja napetosti. Uporabite dva ločena regulatorja:

• En 5V/500mA LDO za MCU in logiko.
• Ločeno napajanje 5 V/3 A (ali neposreden priključek na baterijo) za servomotorje.

4. korak— Dodajte ločevanje na vsakem servo konektorju: postavite elektrolitski kondenzator 100 µF in 100 nF keramični kondenzator neposredno čez nožice VCC in GND vsakega servo konektorja. Keramični kondenzator filtrira visokofrekvenčni hrup iz ščetk motorja; elektrolit obvlada nizkofrekvenčne tokovne konice.

5. korak— Preverite kakovost signala PWM: z osciloskopom si oglejte pin PWM. Če opazite zvonjenje (prekoračitev) na naraščajočih ali padajočih robovih, dodajte serijski upor 100Ω na zatič MCU. To duši signal in preprečuje lažno proženje.

Bistvo:90 % težav s tresenjem servo je povezanih z močjo, ne pa s kodo. Najprej popravite distribucijo električne energije.

V2: Kako oblikujem PCBA, ki krmili več servomotorjev (8 do 16 kanalov) brez prekinitev?

A:To zahteva skrbno načrtovanje moči in načrtovanje postavitve. Tukaj je inženirski pristop za 16-kanalni servo krmilnik PCBA.

1. korak— Izračunajte skupne potrebe po moči:

• Vsak standardni servo med običajnim delovanjem črpa 200 mA do 500 mA.
• Najvišji zastojni tok lahko doseže 1,5 A do 3 A na servo.
• Za 16 servomotorjev: 16 × 1,5 A = 24 A največji potencialni izvleček.

2. korak— Načrtovanje distribucije moči:

• Glavna vhodna moč: Uporabite napajanje od 5 V do 6 V, ocenjeno na najmanj 30 A.
• Vhodni priključek: XT60 ali vijačni priključek (ni majhna 2-polna glava).
• Glavne napajalne sledi: 8 mm do 10 mm široke z 2 oz bakra ali uporabite namensko napajalno ravnino na 2. plasti.
• Vodilne palice: Za tokove nad 15 A dodajte bakrene vodilne palice ali uporabite zunanje ožičenje.

3. korak— Izvedite postopno distribucijo moči:

• Napeljite debele električne napeljave (5 mm+) do osrednje distribucijske točke.
• Od te točke napeljite posamezne 1,5 mm sledi do vsakega servo priključka.
• Dodajte kondenzator 470 µF na vsak servo konektor (porazdeljena kapacitivnost, ne samo ena velika kapica na vhodu).

4. korak— Uporabite optoizolacijo za signalne linije (napredno):

• Za industrijska okolja ali okolja z visokim hrupom izolirajte signale PWM z optičnimi spojniki (npr. 4N35 ali PC817).
• To preprečuje, da bi se hrup motorja vrnil nazaj v MCU in povzročil ponastavitev.
• Izolirane zasnove zahtevajo ločene domene moči (stran MCU in stran servo).

5. korak— Dodajte omejitev toka ali mehak zagon:

• Uporabite MOSFET z vezjem za mehak zagon, da povečate moč servo za več kot 10 ms do 50 ms.
• To preprečuje, da bi začetni naval vseh 16 servomotorjev zrušil napajanje.
• Druga možnost je, da zaporedoma vklopite servomotorje (zakasnitev 5 ms med vsakim).

6. korak— Priporočilo za sklad plasti PCB za 16+ kanalov:

• Layer 1: Signal (PWM, povratne informacije)
• 2. sloj: ozemljitvena ploskev (trdna preliva)
• Plast 3: Napajalna ravnina (5V ali Vservo)
• Sloj 4: signal ali sekundarna ozemljitev

Ta sklad zmanjša območje zanke in zmanjša EMI med kanali.

V3: Ali lahko uporabim isto zasnovo PCBA za različne znamke servo (Futaba, Hitec, Spektrum, generično)?

A:Da, s tremi pomembnimi vidiki združljivosti.

Premislek 1— Standardi signala PWM so dosledni: vsi RC servomotorji uporabljajo isti standard 50 Hz PWM z impulzi od 1 ms do 2 ms. Logika generiranja PWM vašega PCBA deluje univerzalno.

Premislek 2— Zahteve po moči se zelo razlikujejo:

Vaš PCBA mora biti zasnovan za servo z največjim tokom, ki ga nameravate uporabiti. Zasnova za 2 A neprekinjeno in 5 A vrhovno na kanal za pokrivanje večine standardnih servomotorjev in servomotorjev z visokim navorom.

Premislek 3— Združljivost priključka:

• Večina servomotorjev uporablja standardno 3-nožno žensko glavo z razmikom 2,54 mm (0,1 palca).
• Lokacija signalnega zatiča se razlikuje glede na znamko:
  • Futaba: Signal je najbolj notranji pin (pin 2)
  • Hitec in Spektrum: Signal je pin 1 ali pin 3, odvisno od modela
• Oblikujte svoj PCBA z jasno označenimi zatiči (S, +, –). Uporabite 3-polni moški konektor (kot standardni servo podaljšek), tako da se lahko kateri koli servo priključi neposredno.

Premislek 4— Notranji servo PCBA (znotraj servo) ni zamenljiv: če načrtujete notranji PCBA, ki gre znotraj ohišja servo (zamenja prvotno krmilno ploščo), je to odvisno od znamke. Različni servo motorji imajo različne:

• Vrednosti upora potenciometra (5kΩ proti 10kΩ)
• Velikosti motorjev in tokovne vrednosti
• Lokacije lukenj za mehansko pritrditev
• Dimenzije ohišja

Za notranjo zasnovo PCBA naredite obratni inženiring izvirnika ali pridobite podrobne specifikacije za ta natančen model servo. Za zasnove PCBA zunanjega gonilnika (plošča, ki se povezuje s standardnimi servo priključki) je združljivost odlična pri vseh večjih znamkah RC.

Testiranje vašega RC Servo PCBA

Preden odobrite načrt za proizvodnjo, izvedite teh pet testov:

Povzetek: Oblikovanje zanesljivega RC servo PCBA

Robusten RC servo PCBA definira pet inženirskih odločitev:

1. Ustrezna skupna kapacitivnost(1000µF do 4700µF) na glavnem vhodu električne energije.
2. Ločene domene močiza MCU (reguliran LDO) in servomotorje (direktna baterija ali visokotokovni regulator).
3. Zvezdna ozemljitevz ločenim povratkom moči in ozemljitve signala.
4. Ločilni kondenzatorjina vsakem servo konektorju (100µF elektrolitski + 100nF keramični).
5. Pravilno prilagajanje signala PWMs serijskimi upori in kratkimi sledmi.

Za večservo zasnove (8+ kanalov) uporabite 4-slojno tiskano vezje z namenskimi napajalnimi in ozemljitvenimi ravninami. Za notranjo servo zasnovo PCBA dodajte dušenje hrupa motorja (100 nF na sponkah motorja) in izolacijski trak, da preprečite kratke stike v ohišju. Te prakse dosledno zagotavljajo delovanje brez tresenja in dolgoročno zanesljivost v aplikacijah RC in robotike.
