Kaj je reflow spajkanje z dušikom in zakaj ga upoštevati?
Ponovno pretakanje dušika nadomesti standardni zrak v pečici z 99,9 % čistim N₂. Odsotnost kisika preprečuje nastajanje oksidov na spajkalni pasti in kablih komponent.
Primerjava procesov
ParameterStandardni povratni tok zraka Ponovno pretok dušika (N₂)RazlikaRaven kisika20,9%< 1000 ppm (0,1%)200× manj O₂Kot vlaženja25--35°10--15°2× boljše vlaženjePraznjenje v termalnih blazinicah15--25% površine5--10% površine50--70% zmanjšanjeVzglavnik napake0,5--2%< 0,05%10× manj Spajkalna krogla Vidna NobenaČistilne plošče

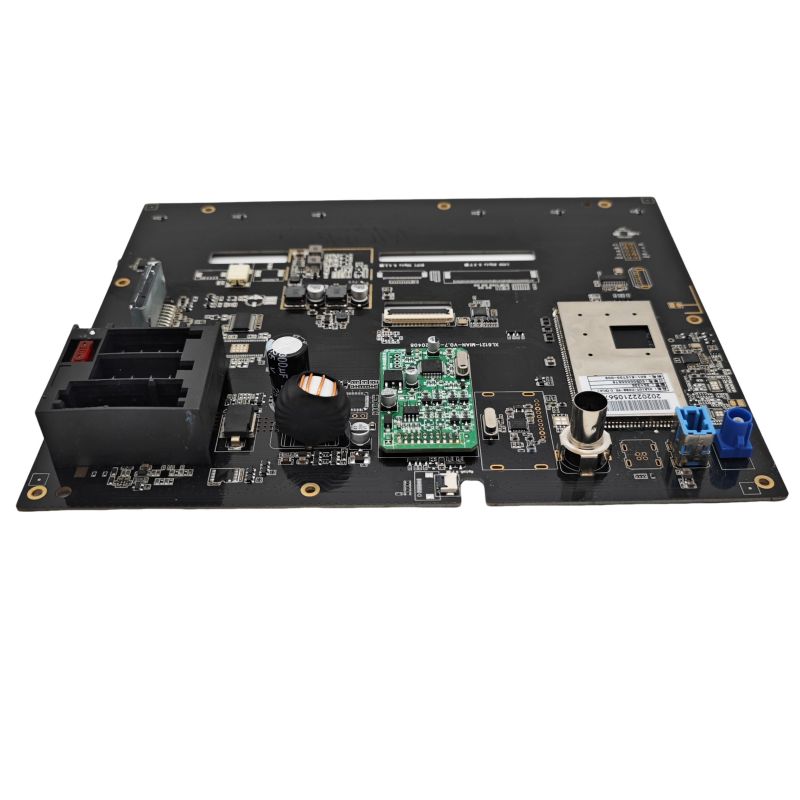

Problem oksidacije na industrijskih robotih PCBA
Industrijski robot PCBA pogosto uporablja velike toplotne blazinice (izpostavljen baker) pod MOSFET-i, gonilniki vrat in IC-ji za upravljanje porabe energije. Te blazinice hitro oksidirajo pri pretoku zraka, kar preprečuje, da bi se spajka popolnoma zmočila. Rezultat so praznine, ki zadržujejo toploto in povzročajo okvare na terenu po 1000+ delovnih urah.
Kjer reflow dušika zagotavlja jasno vrednost
Vsak industrijski robot PCBA nima enakih koristi. Dušik je smiseln v posebnih scenarijih.
Velike bakrene površine in težke komponente
Funkcija plošče Tveganje za ponovno pretakanje zraka Prednost dušika 10 × 10 mm toplotna blazinica> 30 % praznin, vroče točke < 8 % praznin, enakomerna 20+ plastna plošča (debela) Neenakomerno segrevanje po slojih Boljši prenos toplote z vlaženjem Veliki konektorji (40+ nožic) Napake glave v vzglavniku 100 % tvorba spojev IGBT moduli (robotski motorni pogoni) Oksidacija med dolgim soakClean površine
Podatki iz resničnega sveta: V šestosnem robotskem krmilniku PCBA z 12 močnostnimi MOSFET-ji na eni plošči se povratno polje zmanjšanega pretoka dušika vrne s 3,2 % na 0,4 % v 24 mesecih. Primarni način okvare – praznine termalne blazinice, ki povzročajo pregrevanje – se je zmanjšal za 87 %.
Sledi nizke napetosti visokega toka
Industrijski robot PCBA za servo pogone nosi 30--80A na notranjih plasteh. Praznine pod upori za zaznavanje toka (0,5 mΩ, ohišje 2512) ustvarjajo variacijo upora, ki pokvari odčitke navora.
Komponenta zaznavanja toka Variacija pretoka zraka Variacija pretoka dušika 4-terminalni shunt (2512)±8% zaradi praznjenja±1,5%Dvig temperature zaznavnega upora15°C5°Cpremik kalibracije po 500 ciklih12%2%
Kjer ponovno pretakanje dušika ni potrebno
Dušik poveča stroške (prilagoditev pečice + poraba plina = 0,08–0,12 USD na PCBA). Ne uporabljajte ga v teh primerih.
Majhne plošče z nizko toplotno maso
ScenarijDušik ni potreben Enostranski, < 50 komponent. Pretok zraka povzroči < 8 % praznin. Vsa majhna pakiranja (0402, QFN 3 × 3) Brez velikih toplotnih blazinic Brez svinca SAC305 brez občutljivih delov. Standardni tok obravnava pretok zraka. Izdelava prototipov majhnega obsega (< 100 plošč) Stroški namestitve niso upravičeni
Plošče, ki uporabljajo visokoaktivni tok
Nekateri tokovi brez čiščenja (npr. Senju M705-GRN360-K2-V) vsebujejo aktivatorje, ki učinkovito delujejo na zraku do 240 °C. Dušik ne dodaja nobene merljive koristi. Preverite podatkovni list o pretoku glede občutljivosti na kisik.
Izvedbeni parametri za industrijskega robota PCBA
Če se odločite za uporabo dušika, uporabite te posebne nastavitve.
Profil pečice pod dušikom
ZoneTemperatureTimeO₂ TargetPreheat150--180°C60--90 sec< 5000 ppm Soak180--210°C60--90 sec< 2000 ppm Reflow peak (SAC305)240--250°C30--60 sec< 1000 ppmHlajenje-5°C/s rampa---Ni zahteve
Kritično: Ohranjajte O₂ pod 1000 ppm med vrhom reflowa. Nad 1500 ppm korist izgine -- praznine se vrnejo na ravni povratnega toka zraka.
Stopnja pretoka in čistost dušika
Parameter Priporočilo Čistost Najmanj 99,9 % (stopnja 3,0) Točka rosišča -40 °C ali nižja Hitrost pretoka 15--25 m³/uro (tipična 6-conska pečica)
Ocena stroškov: Za tipičnega industrijskega robota PCBA 100 × 150 mm doda dušik 0,10 USD na ploščo pri prostornini 10.000. Pri glasnosti 100.000 se cena zniža na 0,04 USD na ploščo.
Testiranje za potrditev dušikovih koristi
Preden se za svojega industrijskega robota PCBA odločite za uporabo dušika, izvedite ta dva preizkusa.
Primerjava uriniranja (rentgensko slikanje)
1. Reflow 20 plošč v zraku, 20 plošč v dušiku
2. Rentgensko slikajte vsako desko pod nagibom 0° in 45°
3. Izmerite prazno površino pod največjo toplotno blazinico (npr. IC gonilnika motorja)
4. Merilo uspešnosti za utemeljitev dušika: Zmanjšanje praznin > 50 % v primerjavi z zrakom
Prečni prerez in strižni preskus
TestAir Reflow Result Nitrogen TargetIMC Debelina (intermetallic)1--3 µm neenakomerno2--4 µm enakomerno Premer praznin> 200 µm običajno< 100 µm redko Strižna trdnost krogle (0,5 mm BGA)800--1000 gf1100--1300 gf
Pogosta vprašanja -- Pogosta vprašanja o pretoku dušika za industrijske robote PCBA
V1: Ali reflow dušika izboljša zanesljivost spajkalnega spoja za industrijski robot PCBA, ki je izpostavljen vibracijam?
A:Da, vendar samo za posebne mehanizme odpovedi. Industrijski roboti doživljajo vibracije 5--50 Grms iz servo motorjev in menjalnikov. Dve okvari, povezani z vibracijami, se izboljšata z dušikom:
Kirkendall mokrenje-- Pri pretoku zraka je rast intermetalnih spojin baker-kositer (IMC) neenakomerna, kar ustvarja mikroskopske praznine na vmesniku. Pod vibracijami se te praznine združijo in počijo po 5000–10.000 urah. Ponovno pretakanje dušika ustvari enotno IMC (plast Cu₆Sn₅) brez praznin. Testiranje vibracij (20 Grms, 10--2000 Hz, 100 ur) kaže, da dušikovi spoji preživijo 3× dlje.
Utrujenost spajkanja v bližini težkih komponent-- Veliki transformatorji (15 × 15 mm) na industrijskem robotu PCBA doživljajo diferencialno toplotno raztezanje med segrevanjem robota (25 °C do 85 °C). Pri reflowu zraka se praznine koncentrirajo pod vogali komponent, kjer je obremenitev največja. Te praznine delujejo kot mesta nastanka razpok. Z dušikom spoji brez praznin enakomerno porazdelijo napetost.
Kvantitativno izboljšanje-- Pospešeno testiranje življenjske dobe (termični šok -40 °C do +125 °C, 1000 ciklov + sočasne vibracije) kaže:
- Zračni reflow spoji: 12 % razpokanih ali okvarjenih
- Spoji za reflow dušika: 1,5 % razpokanih
Vendar, dušik ne popravi slabo zasnovane geometrije blazinice ali nepravilnih odprtin šablone. Vedno jih najprej optimizirajte, nato dodajte dušik.
V2: Kolikšen odstotek praznine je sprejemljiv za industrijske robotske PCBA stopnje in ali ga lahko dušik doseže?
A:Za industrijske robotske napajalne stopnje PCBA (motorni pogoni, IGBT-ji, MOSFET-ji) je sprejemljiva praznina odvisna od toplotne obremenitve. Obstajajo tri stopnje:
Stopnja 1 -- visoka moč (neprekinjeno > 20 A na FET)
Sprejemljiva prazna površina: < 5 %. Premer posamezne praznine: < 0,2 mm. To je mogoče doseči le z dušikovim reflowom (1000 ppm O₂) in vakuumskim reflowom (izbirno). Brez dušika so tipične praznine 15--25 %.
Stopnja 2 -- srednja moč (10--20 A največ, občasno)
Sprejemljiva prazna površina: < 10 %. Brez posamezne praznine > 0,5 mm. Ponovno pretakanje dušika dosledno dosega 5--8 % praznin. Pretok zraka povzroči 12--18 % -- pogosto malo, vendar mine, če toplotna simulacija to dopušča.
Stopnja 3 -- Nizka moč (< 5 A, signalni IC)
Sprejemljiva prazna površina: < 25 %. Praznine imajo minimalen toplotni vpliv. Dušik je nepotreben. Reflow zraka zadostuje.
Ali lahko dušik doseže stopnjo 1 brez vakuuma?Ne -- samo dušik doseže 5--8 % minimalnih praznin zaradi ujetih plinov pretoka. Za pod 5 % praznin (kritično za SiC MOSFET-je ali naprave GaN) potrebujete vakuumsko reflow (odstrani pline po taljenju spajke). Dušik + vakuum doseže 1--3 % praznin.
Testni protokol za industrijski robot PCBA: Izmerite praznine na 10 ploščah. Če je povprečje > 15 %, dodajte dušik. Če je povprečje 8--15 % in disipacija moči < 2 W na komponento, je zrak sprejemljiv. Če je zahtevanih < 8 %, navedite dušik in optimizacijo šablone (prehodi v termični blazinici za sprostitev fluksa).
V3: Ali lahko svojo obstoječo pečico za ponovno pretakanje zraka pretvorim v dušik za proizvodnjo industrijskih robotov PCBA?
A:Da, vendar s tremi spremembami, o katerih se ni mogoče pogajati. Mnogi proizvajalci poskušajo delno predelati in ne uspejo.
Modifikacija 1 -- Tesnjenje peči
Peči s pretokom zraka imajo reže na vhodnih/izhodnih zavesah in med conami. Čistost dušika zahteva vnos kisika < 50 L/minuto. Namesti:
- Dvoslojne magnetne zavese (nadomeščajo preproste verige)
- Kontrola pozitivnega tlaka (1--2 mm H₂O v pečici)
- Zatesnite vse dostopne plošče z visokotemperaturnimi silikonskimi tesnili
Brez tesnjenja boste porabili 3–5× več dušika (strošek 0,30–0,50 USD na ploščo) in še vedno imeli 5000 ppm O₂ na vrhuncu – slabše kot pravilno nastavljena zračna pečica.
Sprememba 2 -- Sistem za spremljanje kisika
Namestite dva senzorja O₂ iz cirkonijevega dioksida: enega v območju predgretja, enega v območju vrha reflowa. Senzorje je treba kalibrirati mesečno. Številni proizvajalci PCBA industrijskih robotov preskočijo kalibracijo in se nato sprašujejo, zakaj se praznjenje vrača.
Modifikacija 3 -- Transporter in mazanje
Standardna maziva za tekoče trakove peči uparijo v dušiku (odsotnost kisika spremeni temperaturo razgradnje). Uporabite mast iz perfluoropolietra (PFPE). Znamki Kester ali Klüber. Standardno mazivo bo onesnažilo ploščo in ustvarilo spajkalne kroglice.
Stroški in časovnica pretvorbe:
- Oprema: $8,000--$15,000 (tesnila, zavese, senzorji, kontrole pretoka)
- Montaža: 2 dni izpada
- Oskrba z dušikom: rezervoar za tekočino ali generator PSA ($300--$500/mesečni najem)
- Obdobje vračila za obseg industrijskega robota PCBA > 50.000/leto: 6--8 mesecev (od zmanjšane predelave in vračil na terenu)
Ne pretvarjajteče je vaš letni obseg pod 20.000 plošč. Namesto tega uporabite pogodbenega proizvajalca, ki že ima reflow dušik.
Odločitvena matrica - Ali bi morali uporabiti dušik?
Faktor Zraka Reflow Zadostno Priporočeno dušika Termalne blazinice > 25 mm² Ne Da Komponente z izpostavljeno bakreno osnovo (QFN, DFN) Ne Da Razmik BGA < 0,8 mm Ne Da Delovanje robota PCBA > 60 °C okolja Ne Da Ciljna zanesljivost polja < 0,5 % napake na leto Ne Da Spajka brez svinca (SAC305) z no-clean fluxSometimesZa velike plošče Obseg < 10.000 plošč/letoDaNe (stroškovno neučinkovito)
Končno priporočilo

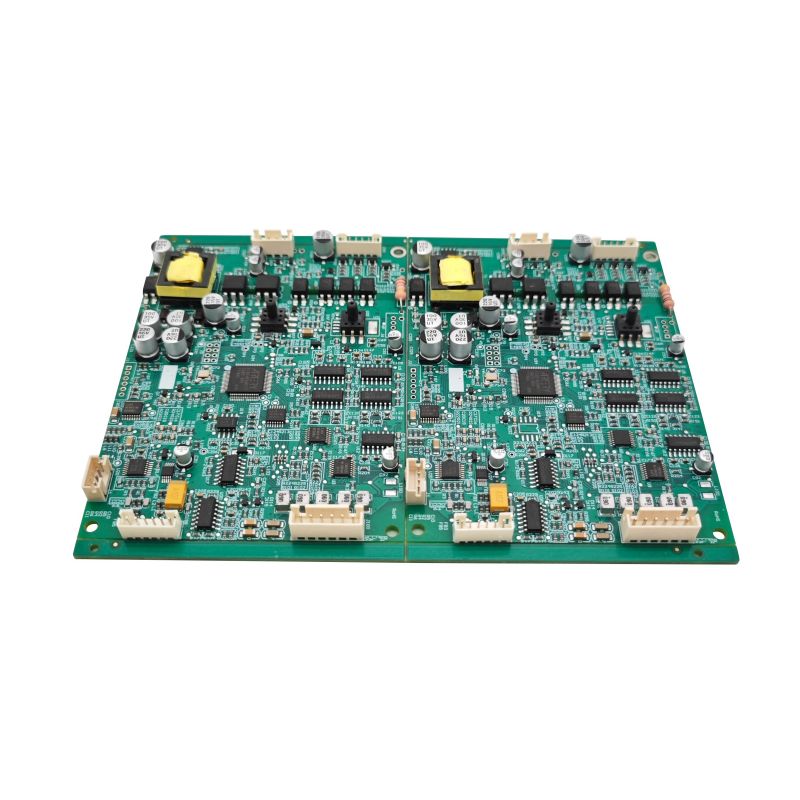

Ponovno pretakanje dušika je jasno smiselno za industrijskega robota PCBA, ki vsebuje:
- Velike termalne blazinice (> 25 mm²)
- BGA ali QFN z izpostavljenimi ploščicami
- Vsaka močnostna stopnja, ki odvaja > 5 W na komponento
- Zahteva glede zanesljivosti < 1 % napak na terenu v 5 letih
Dušik ni smiseln za preproste industrijske robote PCBA z nizko porabo energije (senzorski vmesniki, V/I plošče) z majhnimi komponentami in brez toplotnih izzivov.
Praktični nasveti: Izvedite preskus na 100 ploščah v dušiku. Rentgensko izpraznitev. Primerjajte z vašimi trenutnimi rezultati pretoka zraka. Če se praznina zmanjša za več kot 50 %, dodajte dušik. Če je zmanjšanje manjše od 30 %, je prava težava vaš tok ali šablona - najprej popravite to.
