Ribiški sonarni sistem (fishfinder) je osnovna elektronska komponenta v opremi za odkrivanje morja, ki se pogosto uporablja pri rekreacijskem ribolovu, komercialnem ribolovu in podvodnem raziskovanju. Kot profesionalni ponudnik proizvodnih storitev PCBA ponujamo rešitve na enem mestu, od zasnove do sestavljanja končnega izdelka, s čimer zagotavljamo zanesljivo delovanje v težkih morskih okoljih, za katere so značilni slani pršil, visoka vlažnost in ekstremna temperaturna nihanja.
Sonarski sistem je sestavljen iz dveh elektronskih sklopov, od katerih ima vsak izrazito različne zahteve PCBA:
Obdelava sonarnega signala – pretvorba povratnih odmevov v digitalne slike
Integracija GPS navigacije – združevanje podatkov o položaju z odčitki sonarja
Pogon zaslona – nadzor LCD ali zaslona na dotik
Interakcija z uporabniškim vmesnikom – gumb za branje ali vnosi na dotik
Sprejem odmeva – ojačanje in kondicioniranje šibkih povratnih signalov (mikrovoltno območje)
Preklapljanje med oddajanjem in sprejemanjem – hitro preklapljanje med načinoma oddajanja in sprejemanja
Ujemanje impedance – ujemanje karakteristik kabla in pretvornika
Sodobni proizvodni trend: Visokokakovostni ribiški pretvorniki zdaj uporabljajo tehnologijo SMT, s stroji za pobiranje in nameščanje piezoelektričnih elementov neposredno na PCBA, kar nadomešča ročno pozicioniranje keramičnih kristalov za izboljšano natančnost in nižje stroške.
| Parameter | Plitva voda (0–200 ft) | Globoka voda (200–1000 ft+) |
|---|---|---|
| Tipična frekvenca | 200 kHz | 50 kHz ali 38 kHz |
| Valovna dolžina/ločljivost | Krajši = več podrobnosti | Daljši = večja globina penetracije |
| Oddajna moč | 1 kW | 4 kW (komercialni razred) |
| Oddajna napetost | ±40V do ±60V | ±80V do ±100V |
Enojna frekvenca, enojni žarek: 38 kHz, 50 kHz, 200 kHz pri 1 kW
Dvojna frekvenca, enojni žarek: 38/200 kHz ali 50/200 kHz (običajno za ribolov)
Velika moč: globokomorska komercialna konfiguracija 4 kW
| Parameter | Zaslon/procesor | Sklop pretvornika |
|---|---|---|
| Material plošče | FR4 (standardno) | High-Tg FR4 ali fleksibilno tiskano vezje |
| Število plasti | 4-8 plasti | 2-4 plasti |
| Teža bakra | 1-2 oz (signal), 2 oz (moč) | Najmanj 2 oz (impulzi visokega toka) |
| Površinska obdelava | ENIG ali OSP | ENIG (odpornost proti koroziji) |
| Delovna temp | -20°C do +70°C | -40°C do +85°C |
| Konformni premaz | Priporočeno | Obvezno (morsko okolje) |
Frekvence sonarja segajo od 50 kHz do več kot 900 kHz. Postavitev PCBA neposredno vpliva na obseg zaznavanja in natančnost:
Sledi z nadzorom impedance: 50 Ω ali 75 Ω, značilno za kable pretvornikov
Ujemanje dolžin sledi: Pri pretvornikih s faznim nizom morajo imeti vse sledi elementov enako električno dolžino
Zaščitni obroči: obkrožite občutljive analogne vhode z ozemljenimi sledmi za zavrnitev šuma
Ločena analogna/digitalna ozemljitev: povežite na eno zvezdišče blizu vhoda napajanja
V morskem okolju so PCBA izpostavljeni solnemu pršilu, kondenzaciji in neposredni potopitvi. O konformnem premazu se ni mogoče pogajati:
| Vrsta premaza | Najboljše za | Pros | Slabosti |
|---|---|---|---|
| Akril (AR) | Splošna uporaba v morju | Enostaven za nanašanje, možnost predelave | Srednja kemična odpornost |
| Silikon (SR) | Ekstremna temperaturna nihanja | Prilagodljivo, široko temperaturno območje (-55 °C do +200 °C) | Težko odstraniti |
| Uretan (UR) | Dolgotrajna potopitev v slano vodo | Odlična odpornost na kemikalije/soli | Težko predelati |
Ciljne ocene IP:
Zaslon: najmanj IP65 (odporen na prah, odporen na pršenje vode)
Sklop pretvornika: najmanj IP68 (odporen na potopitev do 1 m+)
Sonarski pretvornik ne more oddajati in sprejemati hkrati. PCBA mora vsebovati stikalo T/R, ki ščiti občutljivi nizkošumni ojačevalnik (LNA) pred visokonapetostnim oddajnim impulzom:
Troslojna zaščita: sekljajsko vezje + vpenjanje napetosti + serijski upor
Odzivni čas: <10 μs (globina 1 ft v plitvi vodi = 2 μs povratna pot)
Stopnja zaščite sprejemnika: Preživite konice ±100 V na vhodu ±5 V
Poveča signal logičnega nivoja MCU (5 V) na napetost, potrebno za pogon pretvornika:
| Oder | Vnos | Izhod | Dobiček |
|---|---|---|---|
| Oscilator | Sprožilni impulz MCU | 200 kHz, 500 μs izbruh pri 5 V | N/A |
| Gonilnik MOSFET | 5V logika | 12V pogon vrat | ~2x |
| Napajalni MOSFET-ji | 12V preklop | ±40V do ±60V sinusni val (H-most) | ~8x |
Povratni odmevi so izjemno šibki (milivolti ali mikrovolti). Veriga sprejemnika zahteva visoko ojačanje z nizkim šumom:
| Oder | funkcija | Tipični dobiček |
|---|---|---|
| Chopper (T/R zaščita) | Prekine povezavo med prenosom | N/A (prehod) |
| Tihošumni ojačevalnik (LNA) | Ojačitev prve stopnje (najnižja raven hrupa) | 20-40 dB |
| Pasovni filter | Odstrani zunajpasovni šum (200 kHz ±10 kHz) | -3 dB pri izklopu |
| Sekundarni ojačevalnik | Prinaša signal v območje ADC | 20-40 dB |
| Detektor vrhov | Pretvori RF ovojnico v enosmerno za določanje obsega | N/A |
Generira več čistih napetostnih tirnic iz enega vhoda 12 V pomorske baterije:
| Železnica | Trenutno | Toleranca valovanja | Uporablja se za |
|---|---|---|---|
| 5V | 500mA-2A | <50mV | MCU, logika, zaslon |
| 3,3 V | 100mA-500mA | <30mV | DSP, ADC, natančni analogni |
| ±12V do ±15V | 100mA-500mA | <100 mV | Operacijski ojačevalniki, LNA |
| ±40V do ±100V | 1A-5A (impulzni) | N/A | Ojačevalnik moči (samo prenos) |
Priporočilo: Uporabite ločene preklopne regulatorje za digitalne in analogne tirnice. Uporabite LDO po preklopu pretvornikov za najčistejšo moč v verigi sprejemnikov.
| Pravilo | Ključne točke |
|---|---|
| Ločeni HV in LV odseki | Postavite ojačevalnik moči na en rob, sprejemno vezje na nasprotni rob; najmanjša plazilna pot 3 mm med sledmi ±100V in 5V |
| Zaščitite občutljive analogne vhode | Obkrožite vhodno sled LNA z ozemljenim bakrenim izlivom; dodajte ozemljene prehode vsakih 5 mm; naj bo vhodna sled čim krajša |
| Šivanje ozemljitvenih ravnin z Vias | 0,3 mm odprtine na 5 mm razmaku, ki povezujejo zgornjo in spodnjo ozemljitveno ploščo; zmanjša impedanco tal in preprečuje odboj tal |
| Skupna kapacitivnost blizu močnostnega ojačevalnika | Namestite kondenzator z nizkim ESR od 1000 μF do 4700 μF na vhod napajanja ojačevalnika moči; preprečuje padce napetosti med prenosom |
| Toplotno upravljanje za Power Stage | Uporabite 2-3 oz bakra za sledi moči; dodajte najmanj 9 toplotnih prehodov na MOSFET ploščico |
| Vrsta komponente | Priporočeno | Izogibajte se | Razlog |
|---|---|---|---|
| PCB baza | Visoko-Tg FR4 (Tg≥170°C) ali PTFE | Standardni FR4 (Tg 130 °C) | Visoka moč in temperaturna nihanja v morju |
| Površinska obdelava | ENIG (zlato) | HASL | Odpornost proti koroziji |
| Spajkalna maska | LPI z UV fluorescenčnim sledilnikom | Standardno mat | Pregled pokritosti premaza |
| Konformni premaz | Akril ali silikon | Noben | Zaščita slane vode |
| Konektorji | Zatesnjeno (IP67+) | Nezaprte glave | Vdor vlage |
| Preizkusni predmet | Metoda | Merila za uspešno/neuspešno oceno |
|---|---|---|
| Test v vezju (ICT) | Samodejna napeljava sonde | Vse komponente so prisotne, pravilne vrednosti |
| T/R preklopni test | Uporabite oddajni impulz, izmerite izhod LNA | Izhod LNA <100 mV med prenosom |
| Nizka hrupnost sprejemnika | Zaključite vhod s 50 Ω, izmerite odčitek ADC | Šum <3 LSB (10-bitno tipično) |
| Natančnost dosega | Preskusni rezervoar z znanim ciljem na 10 ft | Napaka obsega <3% |
| Odpornost na vlago | 85 % RH za 48 ur, vklopljen | Brez korozije, brez poslabšanja signala |
| Test | Standardno | Trajanje/cikli |
|---|---|---|
| Toplotno kolesarjenje | -20°C do +60°C | 50 ciklov |
| Vibracije | Profil vibracij ladijskega motorja | 2 uri na os |
| Solni sprej | 5 % NaCl, 35 °C | 48 ur |
| Vlažnost | 95 % RH, 40 °C | 48 ur |
V1: Togo FR4 ali upogljivo PCB za sklop pretvornika?
Oba sta uspešna; izbira vpliva na zmogljivost in zanesljivost:
Togi FR4: Najboljši za enostavne pretvornike z enim elementom, nizkofrekvenčne (50–83 kHz) izvedbe. Nižji stroški, lažja izdelava, vendar se ne more prilagoditi ukrivljenim oblikam trupa.
Prilagodljivo tiskano vezje: najboljše za fazne nize, visokofrekvenčne (200 kHz+), ukrivljene oblike ohišij. Ustreza zapletenim oblikam, zmanjša velikost ohišja, vendar višje stroške.
Industrijski trend: Vrhunski iskalniki rib zdaj uporabljajo fleksibilne PCBA s piezoelektričnimi elementi SMT, ki omogočajo natančno pozicioniranje desetin majhnih pretvorniških elementov v ukrivljenih ali linearnih nizih za oblikovanje žarka sonarja.
V2: Kako zaščititi predojačevalnik sprejemnika pred visokonapetostnim oddajnim impulzom?
Uporabite trislojno zaščitno shemo:
Sekalni tokokrog: MOSFET-ji ali PIN-diode, ki so zaporedoma povezani z vhodom sprejemnika – med oddajanjem se IZKLOPI
Vpenjanje napetosti: Schottkyjeve ali Zenerjeve diode nazaj za hrbtom se vpenjajo na ±5V ali ±10V
Serijska upornost: upor od 100Ω do 1kΩ med stikalom T/R in vhodom LNA omejuje tok med okvarami
V3: Kaj povzroča prekinitvene signale sonarja ali odmeve duhov?
Pogosto jih je mogoče izslediti do napak pri oblikovanju ali sestavljanju PCBA:
Razpokani spajkalni spoji na SMT elementih → Uporabite fleksibilno tiskano vezje, dodajte epoksidno polnilo
Nezadostno ločevanje na napajalnih tirnicah → Dodajte 1000 μF množični kondenzator, ločeno ločevanje 100 μF+100 nF za tirnico LNA
Slaba nastavitev pasovnega filtra → Uporabite komponente z 1 % tolerance, preverite z analizatorjem omrežja
Naše zmogljivosti smo zgradili posebej za reševanje edinstvenih izzivov proizvodnje pomorske elektronike:
Korozija s slano prho in vdor vlage sta glavna izziva v morskem okolju. Nudimo akrilne, silikonske in uretanske možnosti konformnega premaza s selektivnim brizganjem (natančno izogibanje območjem konektorjev) in UV fluorescentnim sledilnikom za enostavno pregledovanje – izpolnjuje zahteve zaščite IP68 za sklope pretvornikov.
Visokokakovostni ribiški pretvorniki vse pogosteje uporabljajo rešitve s prilagodljivimi piezoelektričnimi elementi PCB + SMT. Podpiramo izdelavo fleksibilnih PCB (poliimid/PET) in rigid-flex board – omogoča natančno pozicioniranje nizov, združljivost z ukrivljenimi ohišji in zmanjšano celotno velikost.
Od izdelave tiskanih vezij → nabave komponent → sestavljanja SMT/DIP → programiranja → funkcionalnega testiranja → konformnega premaza → sestavljanja žičnih snopov → sestavljanja končnega izdelka so vsi procesi dokončani v podjetju, kar zmanjšuje stroške usklajevanja več dobaviteljev in tveganja kakovosti.
Opremljeni z 2 preskusnima prostoroma za staranje, 2 visoko/nizkotemperaturnima preskusnima komorama in širokim naborom profesionalnih instrumentov za testiranje lahko izvajamo:
Test v vezju (ICT)
Preskus termičnega cikla (-40 °C do +85 °C)
Preskus s slanim pršilom
Test temperaturnega šoka
Funkcionalno testiranje (vključno s preverjanjem preklopa T/R, testiranjem ravni hrupa)
Letna proizvodna zmogljivost PCBA presega 1,5 milijona enot, medtem ko podpira majhne pilotne serije brez MOQ – brezhiben prehod od preverjanja prototipa do množične proizvodnje.
Ustanovljeno: 2011
Območje tovarne: 3.000+ kvadratnih metrov
Inženirji za raziskave in razvoj: 20

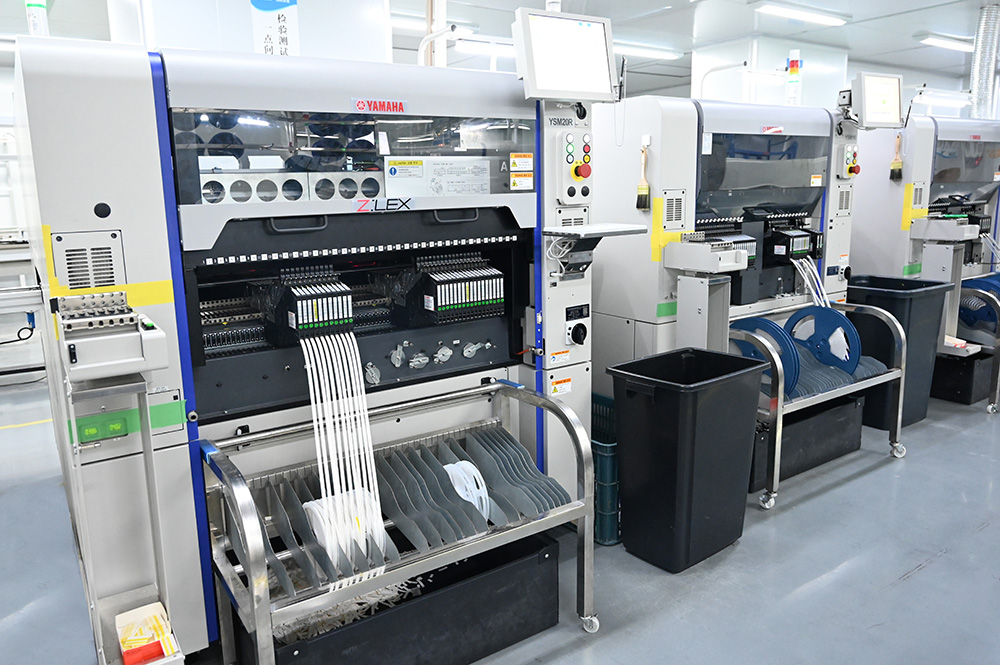

Proizvodne linije SMT: 6
Montažne linije DIP: 4
Montažne linije končnih izdelkov: 2
Sistem kakovosti: certificiran ISO 9001:2015, skladen z IPC-610E
Izvozni trgi: Severna Amerika, Južna Amerika, Evropa, Azija, Oceanija
