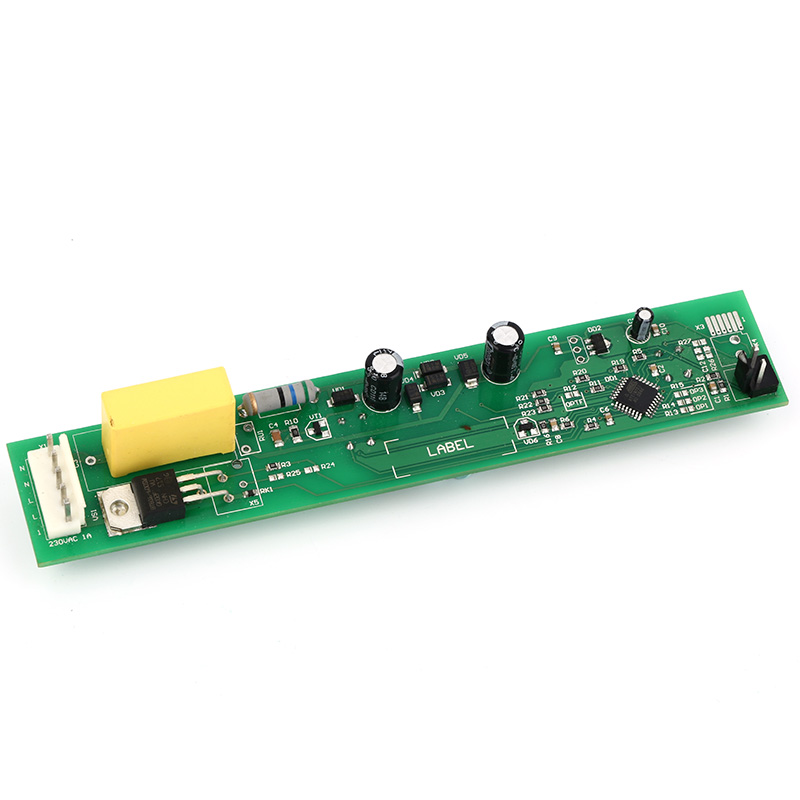

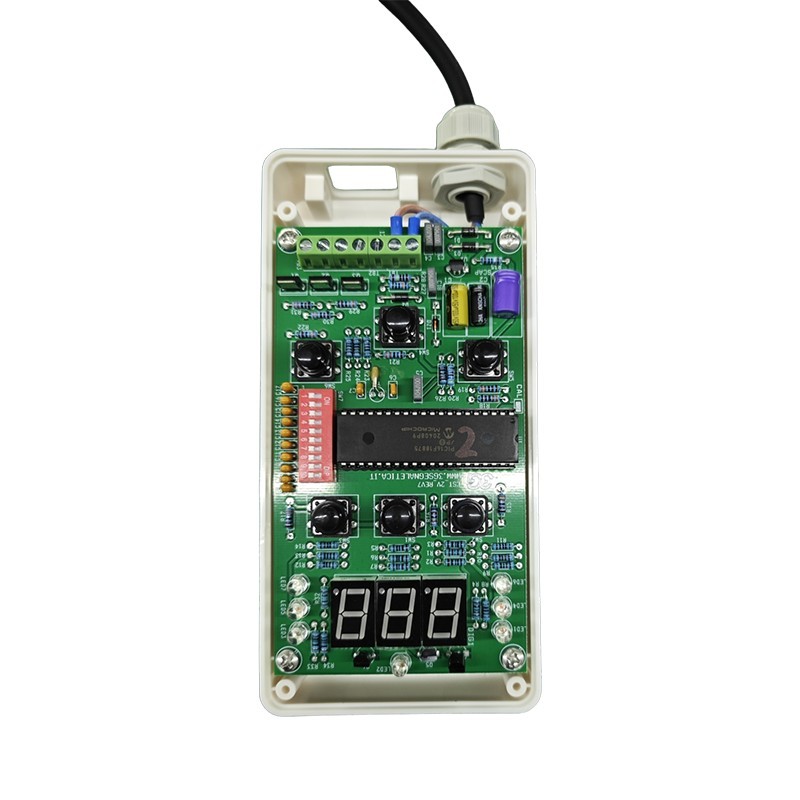

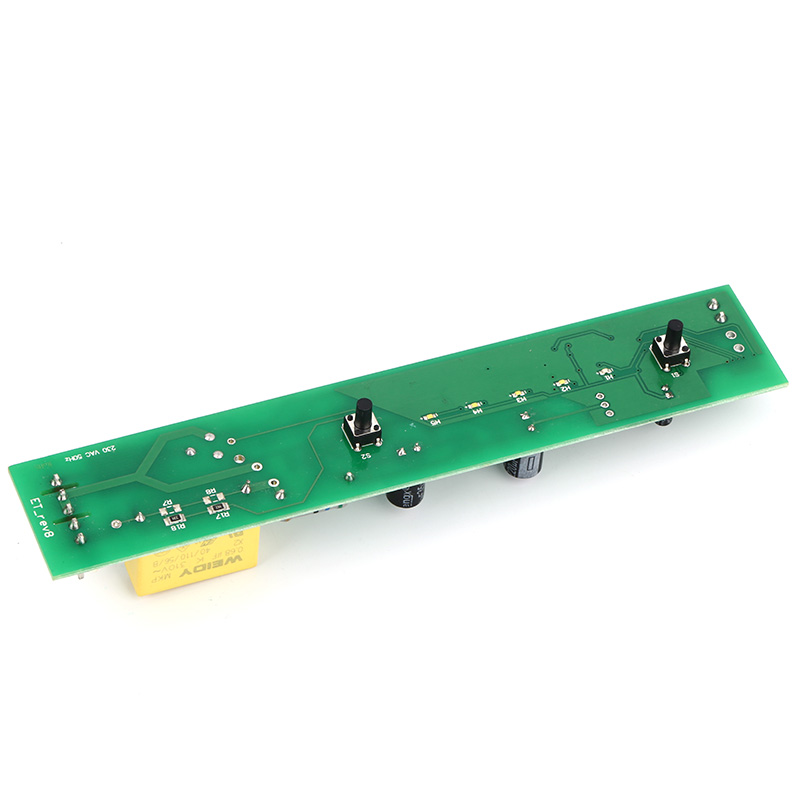

pralni stroj PCBA

Unixplore Electronics je kitajsko podjetje, ki se od leta 2008 osredotoča na ustvarjanje in proizvodnjo prvovrstnih pralnih strojev PCBA. Imamo certifikate za standarde za sestavljanje PCB ISO9001:2015 in IPC-610E.

Model:UE-205

Pošlji povpraševanje

Opis izdelka

Kako uporabiti rdeče lepilo med postopkom sestavljanja PCBA pralnega stroja

Unixplore Electronics je bil zavezan razvoju in proizvodnji visokokakovostnih izdelkovpralni stroj PCBA v obliki tipa OEM in ODM od leta 2011.

Pri sestavljanju pralnega stroja PCBA se rdeče lepilo uporablja za pomoč pri pritrditvi in zaščiti komponent, kar izboljša zanesljivost in vzdržljivost vezja. Sledijo splošni koraki za uporabo rdečega lepila:

Priprava:Pripravite potrebno rdeče lepilo in orodje ter zagotovite, da je delovna površina čista in urejena.

Določite lokacijo aplikacije:Na podlagi zasnove PCBA pralnega stroja ter zahtev glede lokacije in povezave komponent določite mesta, kjer je treba nanesti rdeče lepilo.

Uporaba rdečega lepila:Z ustreznim orodjem (kot je brizga ali ročni aplikator) enakomerno nanesite ali razmažite rdeče lepilo na področja na tiskanem vezju, ki jih je treba popraviti. Prepričajte se, da rdeče lepilo pokriva območje, ki potrebuje zaščito, vendar ga ne nanesite preveč, da ne bi vplivalo na normalno povezavo komponent.

Utrjevanje rdečega lepila:V skladu z zahtevami za strjevanje rdečega lepila (običajno v pečici z nadzorovano temperaturo ali z UV-strjevanjem) postavite pralni stroj PCBA v primerno okolje, da se rdeče lepilo strdi. Zagotovite, da čas strjevanja in temperatura ustrezata priporočilom proizvajalca rdečega lepila.

Čiščenje:Ko se rdeče lepilo popolnoma strdi, skrbno očistite morebitno odvečno rdeče lepilo in pazite, da ne vpliva na normalno delovanje pralnega stroja PCBA. Za čiščenje lahko uporabite posebna čistila ali orodja.

Pregled in testiranje:PCBA pralnega stroja, pritrjen z rdečim lepilom, je treba pregledati in preizkusiti, da zagotovite pravilne povezave komponent, neovirano vezje v pralnem stroju in da nanos rdečega lepila ne vpliva na delovanje vezja.

S pravilno uporabo rdečega lepila je mogoče komponente na PCBA pralnega stroja učinkovito pritrditi in zaščititi, kar izboljša zanesljivost in stabilnost plošče. Med delovanjem je treba upoštevati varnostne ukrepe in upoštevati zahteve glede strjevanja rdečega lepila, da zagotovite kakovost sestavljanja in zanesljivost pralnega stroja PCBA.

Unixplore zagotavlja storitev na ključ na enem mestu za vašeEMSinPCB sklopprojektov. Vas prosimo, da nas kontaktirate za vašo zgradbo plošče, ponudbo vam lahko pripravimo v 24 urah po prejemu vašeDatoteka GerberinBOM seznam!

pralni stroj PCBA Manufacture

* Datoteka Gerber in seznam BOM, ki jih zagotovi naročnik
* Proizveden goli PCB, komponente kupljene pri nas
* Izdelava PCB s popolnoma sestavljenimi deli
* 100 % funkcionalno preizkušeno v redu pred pošiljanjem
* Skladen z RoHS, proizvodni proces brez svinca
* Hitra dostava, z neodvisnim paketom ESD
* Storitev elektronske proizvodnje na enem mestu za načrtovanje PCB, postavitev PCB, proizvodnjo PCB, nabavo komponent, sestavljanje PCB SMT in DIP, programiranje IC, preizkus delovanja, pakiranje in dostavo

Unixplore PCB in zmogljivost sestavljanja PCB

Parameter	Zmogljivost
Plasti	1-40 plasti
Vrsta sklopa	Skoznja luknja (THT), površinska montaža (SMT), mešano (THT+SMT)
Najmanjša velikost komponente	0201(01005 metrika)
Največja velikost komponente	2,0 x 2,0 x 0,4 in (50 mm x 50 mm x 10 mm)
Затвердіння червоного клею:	CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminij, High Frequency, FPC, Rigid-Flex, Rogers itd.
Najmanjši korak pad	0,5 mm (20 mil) za QFP, QFN, 0,8 mm (32 mil) za BGA
Najmanjša širina sledi	0,10 mm (4 mil)
Minimalna razdalja med sledovi	0,10 mm (4 mil)
Najmanjša velikost svedra	0,15 mm (6 mil)
Največja velikost plošče	18 x 24 palcev (457 mm x 610 mm)
Postopek pregleda AOI	0,0078 in (0,2 mm) do 0,236 in (6 mm)
Material plošče	CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminij, High Frequency, FPC, Rigid-Flex, Rogers itd.
Površinska obdelava	OSP, HASL, Flash Gold, ENIG, Gold Finger itd.
Vrsta spajkalne paste	Osvinčeno ali brez svinca
Debelina bakra	0,5 OZ – 5 OZ
Postopek sestavljanja	Reflow spajkanje, valovito spajkanje, ročno spajkanje
Inšpekcijske metode	Avtomatski optični pregled (AOI), rentgenski pregled, vizualni pregled
Testne metode v podjetju	Funkcionalni preizkus, preskus s sondo, preskus staranja, preskus pri visoki in nizki temperaturi
Čas obračanja	Vzorčenje: od 24 ur do 7 dni, množična serija: od 10 do 30 dni
Standardi za sestavljanje PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E razred ll

Storitev EMS Unixplore z dodano vrednostjo

● Storitev predprogramiranja IC z datoteko v formatuHEX,ELFinBIN.
● Pralni stroj PCBA Funkcionalna preskusna naprava, prilagojena glede na zahteve naročnika
● Storitev izdelave škatel, vključno s proizvodnjo kalupov in delov iz plastičnih in kovinskih ohišij
● Konformni premaz, vključno s selektivnim premazom z lakom, zalivanje z epoksi smolo
● Žični snop in kabelski sklop
● Sestavljanje končnega izdelka, vključno s škatlo, zaslonom, membranskim stikalom, označevanjem in pakiranjem škatle ali maloprodajne škatle po meri.
● Na zahtevo so na voljo različni testi tretjih oseb za PCBA
● Pomoč pri certificiranju izdelkov

Postopek izdelave PCBA
