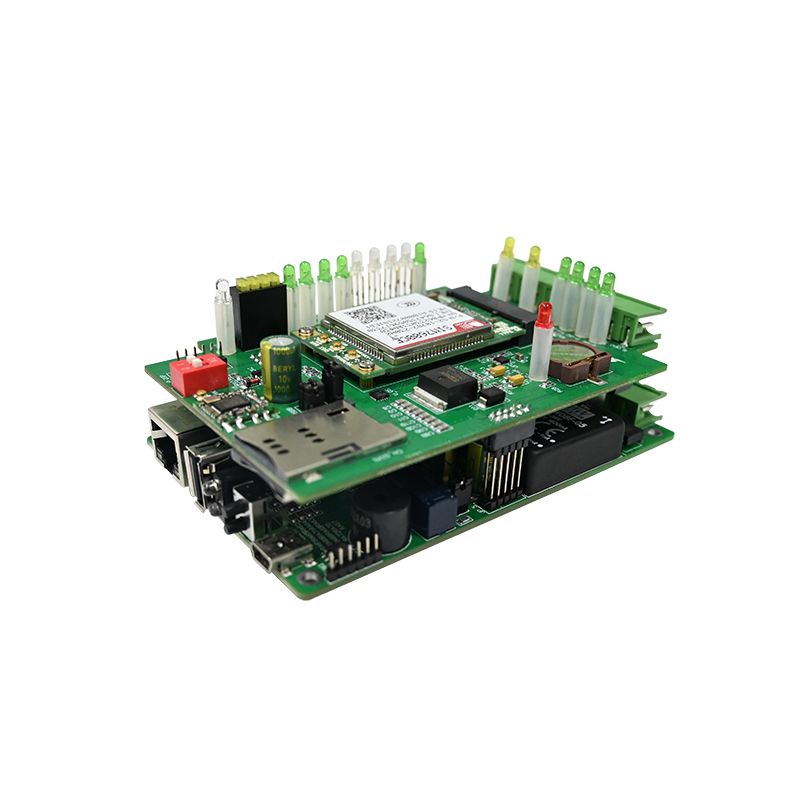

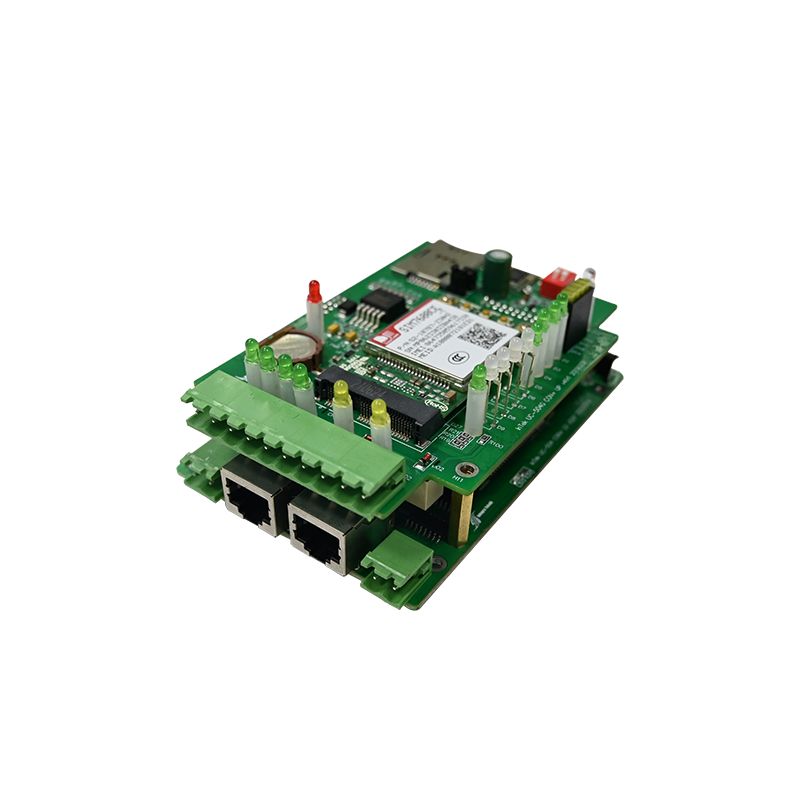

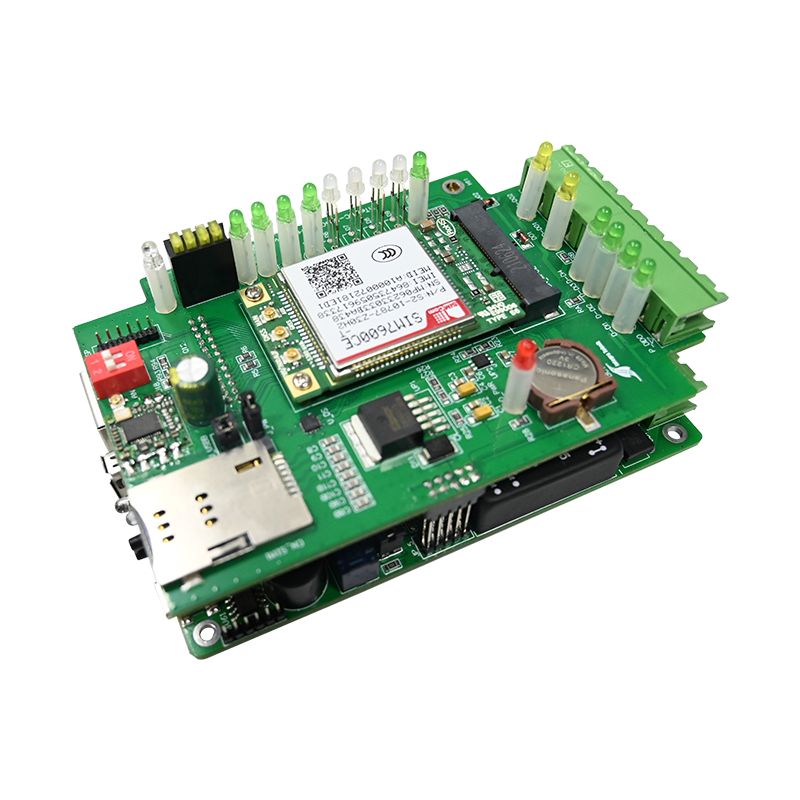

Dostop UNIXPLORENadzor PCBAje razvit za blagovne znamke varnostne opreme, integratorje sistemov za nadzor dostopa in ponudnike rešitev za inteligentne zgradbe, ki iščejo zanesljive in razširljive rešitve elektronskega nadzora dostopa. Ta komercialni PCBA za nadzor dostopa združuje hitro obdelavo avtentikacije, stabilen nadzor releja, šifrirano komunikacijo in prilagodljivo upravljanje brez povezave v kompaktno in vzdržljivo platformo PCB.
PCBA za nadzor dostopa je elektronski možgan v čitalnikih kartic, tipkovnicah, biometričnih skenerjih in krmilnikih za vrata. Obdeluje podatke o poverilnicah, sprejema odločitve o preverjanju pristnosti in sproži sprožilce zaklepanja. V nasprotju s ploščami za splošne namene mora PCBA upravljati s šifriranjem varnostne stopnje, logiko relejev, varno pred napakami, in neprekinjenim napajanjem med kratkimi izpadi.
Izbira napačnega PCBA za nadzor dostopa povzroči odpiranje vrat, ki se ne zaprejo, poverilnice, katerih preverjanje traja nekaj sekund, ali popolno zaklepanje sistema v obdobjih velikega prometa.
Tipičen applikacije
| Aplikacija | Tipično število uporabnikov | Ključna zahteva |
|---|---|---|
| Krmilnik pisarniških vrat | 50-500 uporabnikov | Dostop na podlagi urnika |
| Stanovanjski domofon | 100-1000 uporabnikov | Dvosmerni zvok + odklepanje |
| Zaklepanje strežniške sobe | 10-50 uporabnikov | Dvojna avtentikacija |
| Turnstile vrata | 1000+ uporabnikov | Hitro ciklično štafeto (0,5 s) |
| Kontrola dostopa do dvigala | 10-100 nadstropij | Dovoljenje za nadstropje |
Naslednje specifikacije predstavljajo komercialni PCBA za nadzor dostopa, primeren za pisarne, stanovanja in industrijske objekte.
Električne značilnosti
| Parameter | Najmanjša | Tipično | Največ | Enota |
|---|---|---|---|---|
| Delovna napetost | 9 | 12 | 24 | VDC |
| Tok v stanju pripravljenosti | 40 | 60 | 100 | mA |
| Aktivni tok (rele pod napetostjo) | 120 | 150 | 200 | mA |
| Ocena kontakta releja | 3 | 5 | 10 | A pri 30 VDC |
| Vhodna moč čitalnika | – | 12 | – | VDC pri 150 mA maks |
| Tamper izhod | – | – | 100 | mA (odprt kolektor) |
Vhodni in izhodni vmesniki
| Vrsta vmesnika | Količina | Format signala |
|---|---|---|
| Vhod za čitalnik Wiegand | 1 ali 2 | 26-bitni, 34-bitni (D0/D1) |
| Vnos bralnika OSDP | 1 | RS-485 (naslovljivi do 4 čitalci) |
| Senzor položaja vrat | 1 | Suhi stik (N/O ali N/C) |
| Gumb REX | 1 | Suhi stik (N/O) |
| Pomožni vhod | 1 | Programabilen (zaklepanje požarnega alarma) |
| Rele za zaklepanje | 1 | Obrazec C (COM, N/O, N/C) |
| Pomožni rele | 1 | Izbirno (alarm ali bliskavica) |
Pomnilnik in uporabniška zmogljivost
| Parameter | Standardni model | Razširjeni model |
|---|---|---|
| Zmogljivost uporabnika (način brez povezave) | 1.000 | 10.000 |
| Velikost medpomnilnika dogodkov | 10.000 dogodkov | 50.000 dogodkov |
| Načrtovani časovni pasovi | 8 | 32 |
| Počitniške skupine | 16 | 64 |
Fizično in okoljsko
Varnostne funkcije
| Funkcija | Osnovni krmilnik | Ta PCBA za nadzor dostopa |
|---|---|---|
| Vnos bralnika | Samo Wiegand | Wiegand + OSDP |
| Zmogljivost uporabnika | 500 | 1.000 (razširljivo na 10.000) |
| Čas zadrževanja releja | Popravljeno 5 sekund | Nastavljivo 1-60 sekund |
| Blokiranje požarnega alarma | Noben | Namenski vhod z varno preglasitvijo |
| Beleženje dogodkov | 1.000 dogodkov | 10.000 dogodkov s časovnim žigom |
| Podpora proti povratnemu prehodu | št | Da (trdo ali mehko) |
Ta tri vprašanja si postavljajo integratorji varnostnih sistemov, upravitelji objektov in inženirji strojne opreme, ki ocenjujejo rešitve PCBA za nadzor dostopa.
Vprašanje 1: Kakšna je razlika med varnimi pred izpadi in varnimi relejskimi konfiguracijami na PCBA za nadzor dostopa in katere naj uporabim?
odgovor:Razlika določa, ali se vrata med izpadom električne energije zaklenejo ali odklenejo. Fail-secure (imenovan tudi power-to-open) pomeni, da mora biti rele pod napetostjo, da odklene vrata. Ob izpadu napajanja se rele vrne v stanje mirovanja, zaradi česar so vrata zaklenjena. To se uporablja za varnostna vrata, strežniške sobe in prostore za obdelavo gotovine, kjer je preprečevanje vsiljivcev pomembnejše od lahkega izhoda. Fail-safe (power-to-lock) pomeni, da mora biti rele pod napetostjo, da zaklene vrata. Ob izpadu električne energije se vrata samodejno odklenejo. To zahtevajo požarni predpisi za zasilne izhode, vrata na stopniščih in vse izstopne poti, kamor morajo ljudje pobegniti med izpadom električne energije. Večina plošč PCBA za nadzor dostopa ponuja rele s suhim kontaktom, konfiguriran kot oblika C (COM, N/O, N/C). Za zaščito pred izpadom priključite ključavnico na N/O terminal. Za varno priključite ključavnico na priključek N/C. Preden izberete, vedno preverite lokalne požarne kode – NFPA 101 zahteva varno delovanje na vseh izhodnih vratih v poslovnih stavbah. Za vrata, ki zahtevajo varnost in požarno skladnost, uporabite varno ključavnico in baterijsko rezervno ploščo, ki omogoča napajanje PCBA za nadzor dostopa 4-8 ur po izpadu električnega omrežja.
Vprašanje 2: Ali lahko ta PCBA za nadzor dostopa deluje brez povezave brez omrežne povezave in koliko uporabnikov lahko shrani lokalno?
odgovor:ja Ta PCBA deluje popolnoma brez povezave v samostojnem načinu. Vse uporabniške poverilnice, urniki dostopa in dnevniki dogodkov so shranjeni v vgrajenem bliskovnem pomnilniku. Standardna konfiguracija sprejme 1.000 uporabnikov z 10.000 dnevniki dogodkov brez dodatnih stroškov. Razširjena različica (nadgradljiva na terenu prek vdelane programske opreme) sprejme 10.000 uporabnikov in 50.000 dogodkov. Delovanje brez povezave zahteva napravo za programiranje, da prvotno naloži uporabnike – bodisi namensko glavno kartico (prva programirana kartica določa skrbniške pravice), žično tipkovnico, povezano s pomožnim vhodom, ali začasno povezavo prenosnega računalnika prek konfiguracijskih vrat (TTL ali RS-232). Ko je programiran, PCBA za nadzor dostopa sprejme odločitve o avtentikaciji lokalno v manj kot 50 milisekundah. Ne potrebujete oblaka, gostiteljskega računalnika in ethernetnega kabla. Zaradi tega so modeli PCBA brez povezave idealni za oddaljena vrata, gradbene prikolice in majhne pisarne, kjer je polaganje omrežnih kablov nepraktično. Če želite pridobiti dnevnike dogodkov s plošče brez povezave, morate priključiti prenosni računalnik ali uporabiti prenosno napravo za prenos podatkov. Spremljanje v realnem času zahteva omrežni PCBA za nadzor dostopa z Ethernetom ali Wi-Fi.
Vprašanje 3: Kako povežem čitalnik Wiegand s tem PCBA za nadzor dostopa in kakšna je največja razdalja kabla?
odgovor:Vmesnik Wiegand uporablja tri aktivne signale: Podatki 0 (D0), Podatki 1 (D1) in ozemljitev (GND). Nekateri čitalniki potrebujejo tudi napajanje +12 V. Sledite tej tabeli ožičenja:
| Reader Terminal | Terminal PCBA za nadzor dostopa |
|---|---|
| Rdeča (+12V) | +12V izhod (napajanje čitalnika) |
| Črna (GND) | GND |
| Zelena (D0) | WIEGAND_D0 |
| Bela (D1) | WIEGAND_D1 |
| Vijolična (LED nadzor, neobvezno) | Aux izhod (programabilen) |
Največja razdalja kabla za Wiegand pri 12 V je odvisna od premera žice in kapacitivnosti kabla:
| Merilo žice | Oklopljeni sukani par | Brez zaščite | Največja razdalja |
|---|---|---|---|
| 22 AWG | ja | št | 150 metrov (500 čevljev) |
| 24 AWG | ja | št | 100 metrov (330 čevljev) |
| 24 AWG | št | ja | 50 metrov (165 čevljev) |
Uporabite nasedle, oklopljene kable s prepletenimi paricami z odvodno žico. Oklop povežite z ozemljitvijo samo na koncu PCBA za nadzor dostopa (nikoli na čitalniku), da preprečite ozemljitvene zanke. Za razdalje, ki presegajo te omejitve, namestite repetitor Wiegand ali preklopite na OSDP (RS-485), ki zanesljivo doseže 1200 metrov (4000 čevljev). Pred končno namestitvijo vedno preizkusite z dolgim kablom na mizi – poslabšanje signala lahko povzroči občasno branje kartice, ki ga je težko odpraviti na mestu.
Tudi visokokakovosten PCBA za nadzor dostopa odpove, če je nameščen nepravilno. Sledite tem smernicam.
Mesto namestitve
Smernice za ožičenje relejev
| Vrsta ključavnice | Priporočena dioda/blažilnik | Polarnost |
|---|---|---|
| Magnetna ključavnica (DC) | 1N4007 dioda na sponkah ključavnice | Katoda na plus |
| Električni udar (AC) | MOV (varistor kovinskega oksida) | Nepolarizirana |
| Maglock z vgrajeno diodo | Zunanja dioda ni potrebna | Upoštevajte polarnost |
Pogoste napake pri ožičenju
| Napaka | Simptom | Popravi |
|---|---|---|
| Ni diode na enosmerni ključavnici | Kontakti releja so zvarjeni po 50 ciklih | Dodajte 1N4007 čez ključavnico |
| Skupna tla med čitalnikom in ključavnico | Občasno se ponastavi, ko se ključavnica vključi | Ločena ozemljitvena vrnitev na napajanje |
| Gumbi REX z verižico | En pokvarjen gumb onemogoči vsa vrata | Domači zagon vsakega REX-a na njegov krmilnik |
Zaženite to zaporedje na vsakem PCBA za nadzor dostopa, preden zapustite delovno mesto.
Preskusni postopek
Merila za sprejem/neuspeh
| Test | Pass Condition |
|---|---|
| Odzivni čas releja | < 100 ms od branja kartice do aktivacije releja |
| Zadrži časovno natančnost | Znotraj ±0,5 sekunde od programirane vrednosti |
| Delovanje brez povezave | 100 branj kart, 100% uspeh |
| Ohranjanje cikla moči | Nastavitve in uporabniki so ohranjeni po ponovnem zagonu |
Ta blok shranite za referenco pri nabavi in inženiringu.
Nadzor dostopa PCBA – komercialni razred
• Vhod: 9-24 V DC, 60 mA v stanju pripravljenosti
• Vmesnik bralnika: Wiegand 26/34-bit ali OSDP (RS-485)
• Kapaciteta uporabnikov: 1.000 (standardno) / 10.000 (razširjeno)
• Dnevnik dogodkov: 10.000 dogodkov
• Releji: zaklepanje (5A) + pomožni (2A)
• Vhodi: Senzor vrat, REX, požarna zapora
• Delovna temperatura: -20°C do +65°C
• Varnost: AES-128, čuvaj, zaznavanje posegov
