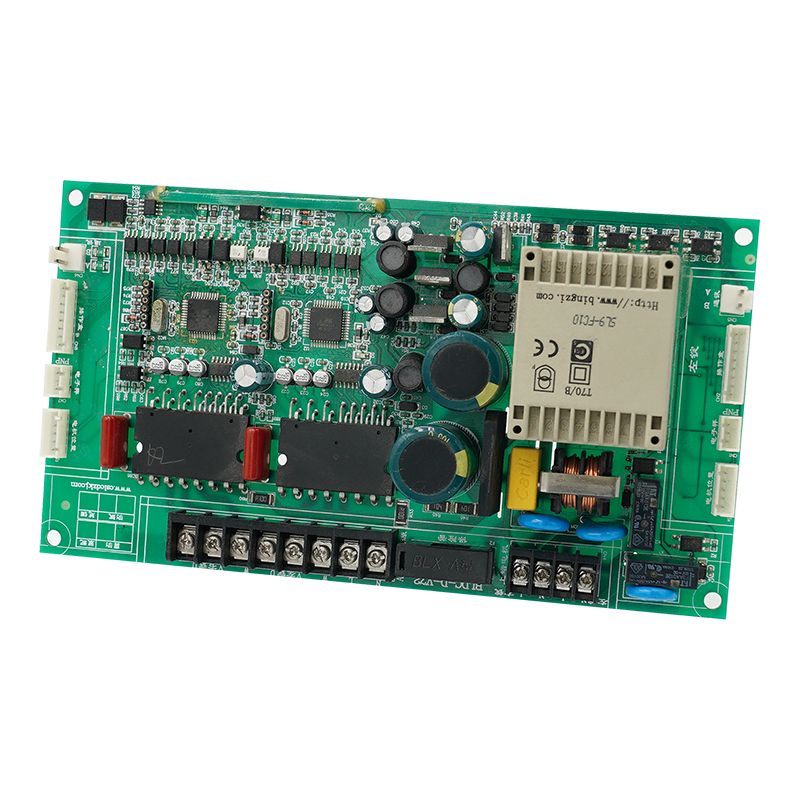

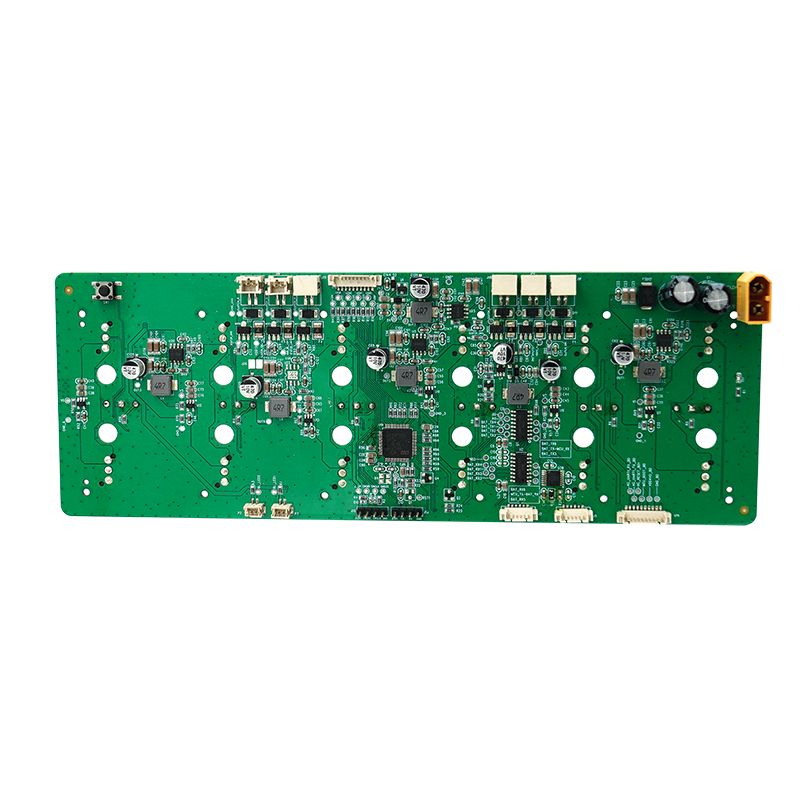

3D tiskalnik PCBA

Unixplore Electronics je kitajsko podjetje, ki se od leta 2008 osredotoča na ustvarjanje in proizvodnjo prvovrstnih 3D tiskalnikov PCBA. Imamo certifikate za standarde za sestavljanje tiskanih vezij ISO9001:2015 in IPC-610E.

Model:UE-211

Pošlji povpraševanje

Opis izdelka

Da bi zagotovili dolgoročno stabilno delovanje 3D tiskalnika PCBA, je mogoče obravnavati več vidikov:

Unixplore Electronics je bil zavezan razvoju in proizvodnji visokokakovostnih izdelkov3D tiskalnik PCBA v obliki tipa OEM in ODM od leta 2011.

Za zagotovitev dolgoročnega stabilnega delovanja PCBA tiskalnika 3D je mogoče obravnavati več vidikov:

Izberite visokokakovostne komponente:Uporabljajte visokokakovostne, ugledne elektronske komponente. To zagotavlja stabilno delovanje, odpornost na visoke temperature, močne zmožnosti proti motnjam in splošno zanesljivost.

Pravilno načrtujte vezja:Zasnova vezja mora biti natančna. Napajalni, ozemljitveni in signalni vodi morajo biti logično razporejeni, da zmanjšajo motnje in elektromagnetni šum ter zagotovijo normalen prenos signala. Vključiti je treba tudi tokokroge za zaščito pred previsokim tokom, prenapetostjo in kratkim stikom.

Zagotovite učinkovito odvajanje toplote:Kritične komponente zahtevajo odlično zasnovo za odvajanje toplote. To lahko dosežete s toplotnimi odvodi, ventilatorji ali s povečanjem površine bakrene folije na tiskanem vezju, da preprečite pregrevanje in poškodbe.

Uporabite visokokakovosten proizvodni proces PCB:Uporabite zanesljive materiale PCB, zagotovite močno spajkanje in ohranite dobro mehansko trdnost. Izogibajte se težavam, ki jih povzročajo hladni spajkani spoji ali mehanske obremenitve.

Zagotovite stabilno vdelano programsko opremo:Zasnova vezja mora biti natančna. Napajalni, ozemljitveni in signalni vodi morajo biti logično razporejeni, da zmanjšajo motnje in elektromagnetni šum ter zagotovijo normalen prenos signala. Vključiti je treba tudi tokokroge za zaščito pred previsokim tokom, prenapetostjo in kratkim stikom.

Ukrepi za preprečevanje udarcev:Uporabite filtre, izolacijske modele in regulirane napajalnike, da preprečite zunanje elektromagnetne motnje in zagotovite nemoteno delovanje sistema.

Izvedite temeljito testiranje in preverjanje. Izvedite preskuse staranja, preskuse temperaturnih ciklov in funkcionalne preizkuse. Hitro prepoznajte in odpravite vse težave, da zagotovite dolgoročno stabilnost.

Unixplore zagotavlja storitev na ključ na enem mestu za vašeEMSinPCB sklopprojektov. Vas prosimo, da nas kontaktirate za vašo zgradbo plošče, ponudbo vam lahko pripravimo v 24 urah po prejemu vašeDatoteka GerberinBOM seznam!

Izdelava 3D tiskalnika PCBA

* Datoteka Gerber in seznam BOM, ki jih zagotovi naročnik
* Proizveden goli PCB, komponente kupljene pri nas
* Izdelava PCB s popolnoma sestavljenimi deli
* 100 % funkcionalno preizkušeno v redu pred pošiljanjem
* Skladen z RoHS, proizvodni proces brez svinca
* Hitra dostava, z neodvisnim paketom ESD
* Storitev elektronske proizvodnje na enem mestu za načrtovanje PCB, postavitev PCB, proizvodnjo PCB, nabavo komponent, sestavljanje PCB SMT in DIP, programiranje IC, preizkus delovanja, pakiranje in dostavo

Unixplore PCB in zmogljivost sestavljanja PCB

Parameter	Zmogljivost
Plasti	1-40 plasti
Vrsta sklopa	Skoznja luknja (THT), površinska montaža (SMT), mešano (THT+SMT)
Najmanjša velikost komponente	0201(01005 metrika)
Največja velikost komponente	2,0 x 2,0 x 0,4 in (50 mm x 50 mm x 10 mm)
Затвердіння червоного клею:	CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminij, High Frequency, FPC, Rigid-Flex, Rogers itd.
Najmanjši korak pad	0,5 mm (20 mil) za QFP, QFN, 0,8 mm (32 mil) za BGA
Najmanjša širina sledi	0,10 mm (4 mil)
Minimalna razdalja med sledovi	0,10 mm (4 mil)
Najmanjša velikost svedra	0,15 mm (6 mil)
Največja velikost plošče	18 x 24 palcev (457 mm x 610 mm)
Postopek pregleda AOI	0,0078 in (0,2 mm) do 0,236 in (6 mm)
Material plošče	CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminij, High Frequency, FPC, Rigid-Flex, Rogers itd.
Površinska obdelava	OSP, HASL, Flash Gold, ENIG, Gold Finger itd.
Vrsta spajkalne paste	Osvinčeno ali brez svinca
Debelina bakra	0,5 OZ – 5 OZ
Postopek sestavljanja	Reflow spajkanje, valovito spajkanje, ročno spajkanje
Inšpekcijske metode	Avtomatski optični pregled (AOI), rentgenski pregled, vizualni pregled
Testne metode v podjetju	Funkcionalni preizkus, preskus s sondo, preskus staranja, preskus pri visoki in nizki temperaturi
Čas obračanja	Vzorčenje: od 24 ur do 7 dni, množična serija: od 10 do 30 dni
Standardi za sestavljanje PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E razred ll

Storitev EMS Unixplore z dodano vrednostjo

● Storitev predprogramiranja IC z datoteko v formatuHEX,ELFinBIN.
● 3D-tiskalnik PCBA Funkcionalna preskusna naprava, prilagojena v skladu s preskusnimi zahtevami naročnika
● Storitev izdelave škatel, vključno s proizvodnjo kalupov in delov iz plastičnih in kovinskih ohišij
● Konformni premaz, vključno s selektivnim premazom z lakom, zalivanje z epoksi smolo
● Žični snop in kabelski sklop
● Sestavljanje končnega izdelka, vključno s škatlo, zaslonom, membranskim stikalom, označevanjem in pakiranjem škatle ali maloprodajne škatle po meri.
● Na zahtevo so na voljo različni testi tretjih oseb za PCBA
● Pomoč pri certificiranju izdelkov

Postopek izdelave PCBA
