Kako deluje znak PCBA za izhod med izpadom električne energije?

Pričakuje se, da bo znak za izhod ostal viden, ko je normalno napajanje prekinjeno, zato ima PCBA (Printed Circuit Board Assembly) pomembno vlogo pri upravljanju prehoda z običajnega napajanja na delovanje v sili. Natančna zasnova vezja se razlikuje glede na izdelek, vendar osnovni postopek običajno vključuje zaznavanje napajanja, upravljanje baterije, preklapljanje napajanja in nadzor LED.

Kaj se zgodi, ko je na voljo običajna moč?

V normalnih pogojih,Izhod Sign PCBAprejema napajanje iz glavnega električnega napajanja in zagotavlja potrebno moč za svetlobni vir LED.

Hkrati lahko PCBA upravlja rezervno baterijo, tako da ostane pripravljena za delovanje v sili. Odvisno od zasnove izdelka lahko vezje spremlja tudi stanje polnjenja in zagotavlja indikator stanja delovanja.

V tem stanju glavno napajanje skrbi za normalno delovanje, medtem ko je baterija na voljo kot rezervni vir.

Kako PCBA zazna izpad električne energije?

Ko je običajno napajanje prekinjeno ali pade izven zahtevanega delovnega stanja, mora PCBA hitro prepoznati spremembo.

Vezje spremlja vhodno napajanje in zazna izgubo običajnega napajanja. Ko je zaznan izpad električne energije, krmilno vezje spremeni pot napajanja z običajnega napajanja na rezervno baterijo.

Ta prehod je pomemben del zasnove znaka za izhod v sili, saj mora LED lučka ostati osvetljena, namesto da se preprosto izklopi, ko izgine glavno napajanje.

Kako prevzame rezervna baterija?

Po zaznavi prekinitve napajanja PCBA preklopi vir napajanja na rezervno baterijo.

Baterija nato oskrbuje z energijo tokokrog zasilne razsvetljave, medtem ko PCBA uravnava in razdeljuje razpoložljivo moč v skladu z zasnovo znaka za izhod.

Natančna napetost akumulatorja, zmogljivost, način polnjenja in trajanje varnostnega napajanja so odvisni od specifične konfiguracije izdelka. Zato bi moral biti PCBA zasnovan tako, da ustreza bateriji in sistemu LED, namesto da bi ga obravnavali kot univerzalno nadomestno komponento.

Kako PCBA krmili LED?

LED je vidni del znaka za izstop, vendar je stabilna osvetlitev odvisna od elektronskega vezja za njim.

Med delovanjem v sili PCBA nadzoruje električno napajanje, dobavljeno LED. Vezje lahko vključuje krmiljenje LED in funkcije tokovnega nadzora za vzdrževanje ustreznega delovanja LED, ko se spremeni napetost baterije.

To je še posebej pomembno med daljšimi rezervnimi obdobji, ker napetost baterije med praznjenjem ne ostane konstantna.

Kaj se zgodi, ko se normalna moč povrne?

Ko se normalno napajanje ponovno vzpostavi, PCBA zazna vrnitev vhodne moči in sistem vrne v normalno stanje delovanja.

Rezervna baterija se lahko nato vrne v stanje polnjenja, odvisno od zasnove vezja. Na ta način je baterija pripravljena na prihodnjo prekinitev napajanja, namesto da bi ostala izpraznjena po enem samem izrednem dogodku.

Celotno zaporedje delovanja je torej mogoče povzeti kot:

Običajno napajanje → Zaznavanje izpada napajanja → Preklapljanje baterije → Delovanje LED v sili → Obnovitev napajanja → Polnjenje baterije

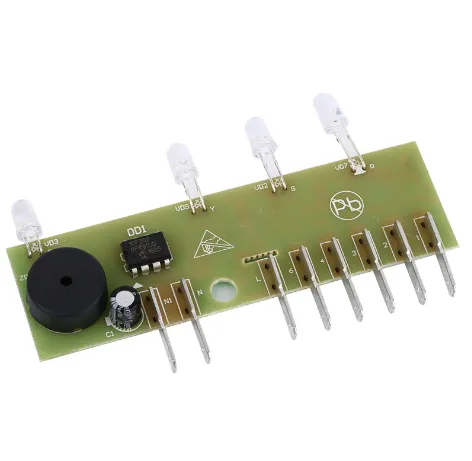

Katere funkcije mora vključevati izhodni znak PCBA?

Funkcije so odvisne od zasnove izdelka, vendar lahko znak PCBA za izhod vključuje:

Vsak PCBA za izstopni znak ne uporablja iste arhitekture vezja. Zahtevane funkcije morajo biti določene s končnim znakom za izhod, baterijskim sistemom, konfiguracijo LED in veljavnimi zahtevami za izdelek.

Kaj je treba upoštevati pri razvoju PCBA znaka za izhod?

Proizvajalci, ki razvijajo ali nabavljajo PCBA znak za izhod, morajo pred proizvodnjo upoštevati več dejavnikov.

Združljivost baterije je pomembna, ker se mora vezje za polnjenje in praznjenje ujemati z izbrano baterijo.

Upoštevati je treba tudi konfiguracijo LED, ker mora PCB zagotavljati ustrezen električni nadzor za predvideno obremenitev LED.

Zahteve po vhodni moči je treba opredeliti glede na ciljni znak za izhod in trg.

Poleg tega je treba med razvojem izdelka pregledati postavitev tiskanega vezja, izbiro komponent, toplotne pogoje, zaščitne funkcije in zahtevano testiranje.

Za izdelke za razsvetljavo, povezane z varnostjo, je treba pred masovno proizvodnjo potrditi tudi veljavne regionalne standarde in zahteve glede certificiranja celotnega končnega izdelka.

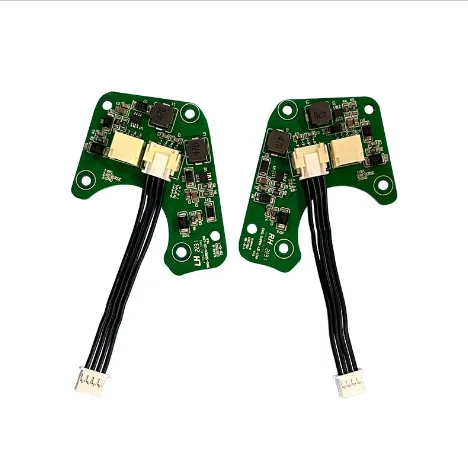

Izhod Sign PCBA iz Unixplore Electronics

Pri Unixplore Electronics nudimo storitve proizvodnje PCBA in sestavljanja elektronike za stranke, ki razvijajo izdelke, kot so znaki za izhod in oprema za zasilno razsvetljavo. Delamo lahko na podlagi načrtov tiskanih vezij in proizvodnih zahtev, ki jih zagotovijo stranke, z našimi proizvodnimi izkušnjami, ki zajemajo sestavljanje tiskanih vezij in končnih elektronskih sklopov.

Za anIzhod Sign PCBAprojekta, priporočamo, da pred proizvodnjo potrdite vhodno moč, specifikacijo baterije, konfiguracijo LED, zahtevane funkcije, zasnovo tiskanega vezja in zahteve ciljnega trga, tako da se sklop ujema s predvidenim končnim izdelkom.

Izvedite več o našem izstopnem znaku PCBA

Med izpadom električne energije se anIzhod Sign PCBAdeluje kot kontrolna točka med običajnim napajanjem, rezervno baterijo in sistemom LED osvetlitve. Zazna prekinitev, preklopi vir napajanja, nadzoruje delovanje LED v sili in lahko vrne sistem v normalno delovanje polnjenja, ko je napajanje ponovno vzpostavljeno.
