Kako se razvija razvoj PCBA Dash Cam: od izbire čipov do množične proizvodnje

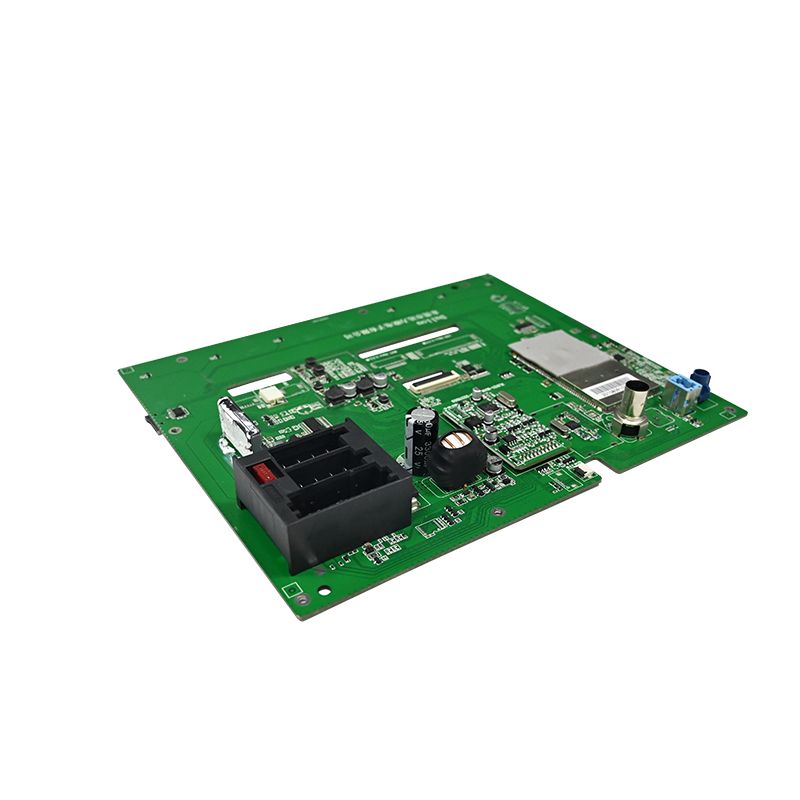

V bistvu kamero na armaturni plošči ne opredeljuje njena leča ali ohišje, temveč njenoPCBA(Sklop plošče tiskanega vezja). Poskrbite za pravi nabor čipov in stabilno ploščo in zmagali ste že pol bitke. Na podlagi izkušenj iz resnične industrije je tukaj neposreden vodnik, ki zajema izbiro nabora čipov, načrtovanje vezij, proizvodnjo in testiranje.

1. Izbira nabora čipov: najprej izberite "možgane", nato jih gradite

Glavni procesor je srce PCBA. Ko je to odločeno, so preostali del vezja, stroški in zgornja meja zmogljivosti večinoma določeni. Trenutno ima vsaka od glavnih možnosti svoje prednosti:

• Ambarella: znan po vrhunski obdelavi slike, odlični kakovosti slike in visoki učinkovitosti kodiranja. Idealno za vrhunske kamere na armaturni plošči 4K, vendar je razvoj zapleten in stroški BOM višji.

• Novatek: Količinsko vodilni na trgu. Ponuja odlično vrednost za denar, z možnostmi, ki segajo od začetnih do vrhunskih (podpira 4K, HDR). Pogosto najboljša izbira za izdelke množične proizvodnje.

• Drugi (Hisilicon, Allwinner itd.): Uporablja se na določenih trgih ali stroškovno občutljivih izdelkih.

Ne glejte samo na resolucijo. Ocenite svoje dejanske potrebe: Ali podpira dvojno snemanje spredaj in zadaj? Kakšna je učinkovitost pri šibki svetlobi? Ali potrebujete funkcije ADAS ali AI? Ti določajo zahtevano računalniško moč in zmogljivosti ISP (Image Signal Processor).

Ko izberete glavni procesor, bodite pozorni na te ključne zunanje naprave:

• Upravljanje porabe: Avtomobilska moč je znana kot glasna (9V–16V s prehodnimi konicami). Uporabiti morate pretvornik DC-DC s široko vhodno napetostjo z zaščito pred prenapetostjo, previsokim tokom in zaščito pred obratno polariteto. Če je potreben način parkiranja, dodajte nizkonapetostno zaznavno/zaščitno vezje, da preprečite praznjenje akumulatorja avtomobila.

• Senzor slike: serija Sony IMX (npr. IMX335) je običajna izbira. Zagotovite, da se vmesnik MIPI CSI dobro ujema z glavnim procesorjem.

• Shranjevanje: uporabite eMMC za shranjevanje vdelane programske opreme in režo za kartico TF za shranjevanje videa. Reža za kartico mora imeti zaščito pred ESD.

2. Osnove zasnove vezja: preprečevanje motenj in upravljanje toplote sta ključna izziva

Kamere na armaturni plošči stojijo na vetrobranskih steklih, segrevajo na poletnem soncu in zmrzujejo pozimi, pri tem pa prenašajo stalne vibracije. To od PCBA zahteva izjemno visoko stabilnost in zanesljivost. V fazi načrtovanja je treba obravnavati dve kritični vprašanji:

2.1 Toplotno upravljanje (odvajanje toplote)

Med snemanjem videa 4K procesor in senzor proizvajata znatno toploto v zaprtem ohišju. Slabo upravljanje toplote vodi do zrušitev sistema, artefaktov slike in pospešenega staranja komponent. Učinkovite rešitve vključujejo:

Velik baker se zlije pod glavnim procesorjem z gostimi toplotnimi prehodi, ki se povezujejo z notranjo in spodnjo bakreno plastjo za širjenje toplote.
Strateška postavitev komponent za enakomerno porazdelitev toplotnih virov in izogibanje lokalnim vročim točkam.
Oblikovanje PCBA za izkoriščanje kovinskega ohišja ali namenskih razpršilnikov toplote za pasivno hlajenje.

2.2 Integriteta signala in EMI/EMC

Visokohitrostni signali (MIPI, DDR) in RF signali (Wi-Fi, GPS) so natlačeni na majhni plošči. Brez skrbnega načrtovanja motnje povzročajo šum slike, padce okvirja ali izgubo signala.

Nadzor impedance: Izračunajte in strogo nadzirajte diferencialno impedanco 100 Ω za MIPI, USB in druge diferencialne pare visoke hitrosti ter enostransko impedanco 50 Ω za druge kritične sledi.
Ujemanje dolžin: Diferencialni pari in podatkovne skupine DDR morajo imeti strogo ujemanje dolžin (znotraj ±10 mil), da se zagotovi pravilen čas.
Stražarsko sledenje: Usmerite ozemljitvene sledi poleg kritičnih signalov (ura, I2C, avdio, video) in dodajte spojne prehode za izolacijo.
Zlaganje plasti: uporabite 4-slojno ali 6-slojno PCB s trdno ozemljitveno ravnino in trdno napajalno ravnino. Usmerite signale visoke hitrosti na notranje plasti, da uporabite ravnine kot zaščito.

Poleg tega vedno postavite TVS diode na vhodne konektorje za zaščito pred ESD, dodajte feritne kroglice in kondenzatorje na vhod napajanja za filtriranje in uporabite enotočkovno ločitev med analognimi in digitalnimi ozemljitvenimi ravninami. To so preproste, a zelo učinkovite tehnike.

3. Proizvodnja in nadzor kakovosti: Vratarji pred množično proizvodnjo

Dober dizajn je le polovica zgodbe. Za pošiljanje zanesljivega PCBA se o temeljitih postopkih izdelave in testiranja ni mogoče pogajati.

• SMT sestavljanje in pregled AOI: Ugledne tovarne uporabljajo 3D SPI za pregledovanje kakovosti spajkalne paste, hitre stroje za pobiranje in namestitev komponent BGA in 0402 ter AOI (avtomatsko optično pregledovanje) za odkrivanje napak pri spajkanju (premostitev, hladni spoji, manjkajoče komponente).

• FCT (Functional Circuit Test): Simulirajte dejansko delovanje kamere na armaturni plošči tako, da vklopite PCBA in preizkusite vse funkcije: snemanje, zvok, pridobivanje signala GPS, odziv gumbov in izhod zaslona.

• Preizkus vžiga (preizkus staranja): Zaženite PCBA neprekinjeno nekaj do deset ur v komori z visoko temperaturo in visoko vlažnostjo. To razkrije latentne napake (kot so občasni spajkalni spoji ali toplotno nestabilne komponente) in je kritičen korak za zagotavljanje dolgoročne zanesljivosti.

Gradnja zanesljivegakamera na armaturni plošči PCBAje sistematično inženirsko prizadevanje. To je ravnotežje – iskanje najboljše točke med zmogljivostjo, ceno, fizično velikostjo, odvajanjem toplote in dolgoročno zanesljivostjo. Če te praktične pomisleke obravnavate vnaprej, se lahko izognete številnim pogostim pastem in poenostavite svojo pot do uspešnega lansiranja izdelka.
