Opis izdelka

Kako oblikovati nadzorno ploščo digitalnega analizatorja PCBA?

Če iščete visokokakovosten digitalni analizator PCBA, izdelan na Kitajskem, ne iščite dlje kot Unixplore Electronics. Ponujamo pester izbor izdelkov po konkurenčnih cenah in odlične poprodajne storitve. Zanima nas tudi sodelovanje s potencialnimi partnerji za vzpostavitev obojestransko koristnih odnosov.

Digitalni analizator PCBA lahko oblikuje in optimizira različne vrste in področja uporabe, da zadosti potrebam uporabnikov. Njegove glavne funkcije vključujejo zbiranje signalov, analizo signalov, obdelavo podatkov in prikaz rezultatov.

Njegova zasnova vezja zahteva izbiro in optimizacijo na podlagi specifičnih vrst digitalnih analizatorjev in področij uporabe.

Na splošno mora biti zasnova digitalnega analizatorja PCBA v skladu z naslednjimi koraki:

Določite zahteve:Določite funkcionalne zahteve digitalnega analizatorja, vključno z vrstami signalov, algoritmi analize in metodami prikaza, ki jih je treba zbrati.

Izberite ustrezne komponente:izberite ustrezno elektronsko komponento in čip glede na zahteve, kot so ADC (analogno-digitalni pretvornik), DAC (digitalni analogni pretvornik), DSP (digitalni signalni procesor) itd.

Oblikovalsko vezje:Glede na izbrano elektronsko komponento in vezje za načrtovanje čipa, vključno s vezji, kot so zbiranje signalov, obdelava in prikaz.

Odpravljanje napak in optimizacija:Ko je proizvodnja vezja končana, razhroščevanje in optimizacija zagotovite, da lahko vezje deluje normalno in ustreza potrebam.

Naredi lupino in vmesnik:Naredite lupino in vmesnik glede na potrebe za zaščito tiskanega vezja in priročnih uporabnikov.

Opozoriti je treba, da mora imeti zasnova digitalnega analizatorja PCBA značilnosti visoke natančnosti, visoke stabilnosti in visoke zanesljivosti. Hkrati je enostaven za upravljanje in vzdrževanje, tako da ga lahko uporabniki enostavno uporabljajo in popravljajo. Zato sta med načrtovanjem in proizvodnim procesom potrebna stroga testiranja in pregledi.

Unixplore zagotavlja storitev na ključ na enem mestu za vaš projekt EMS. Vas prosimo, da nas kontaktirate za vašo zgradbo plošče, ponudbo lahko pripravimo v 24 urah po prejemu vašeDatoteka GerberinBOM seznam!

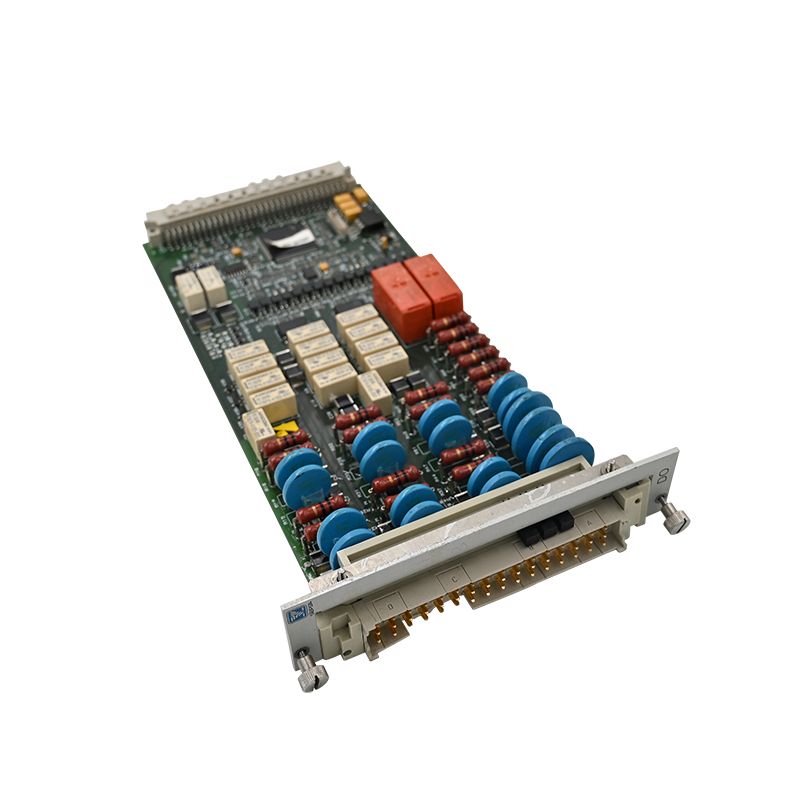

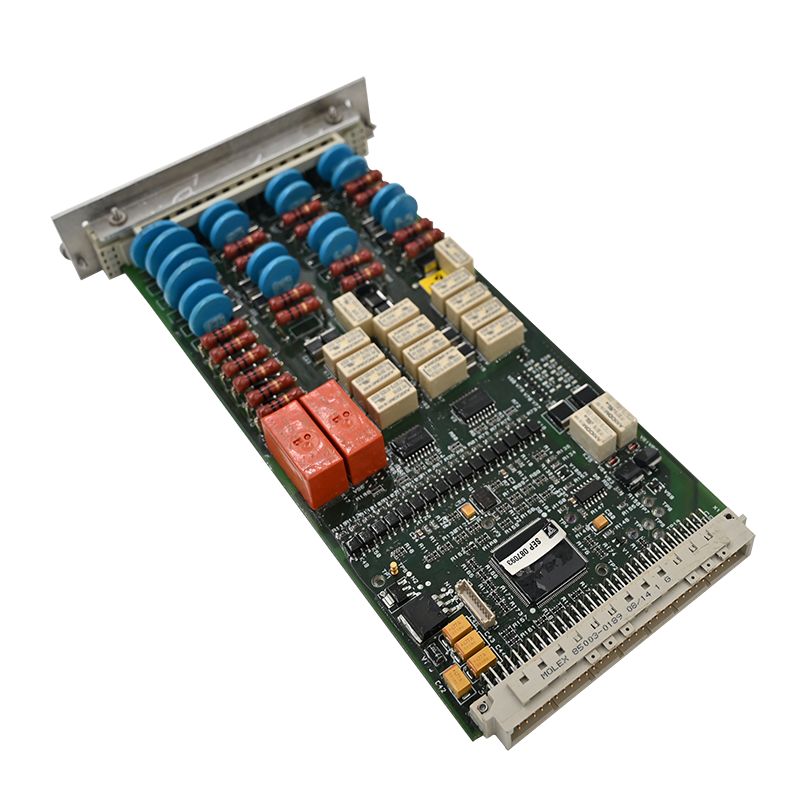

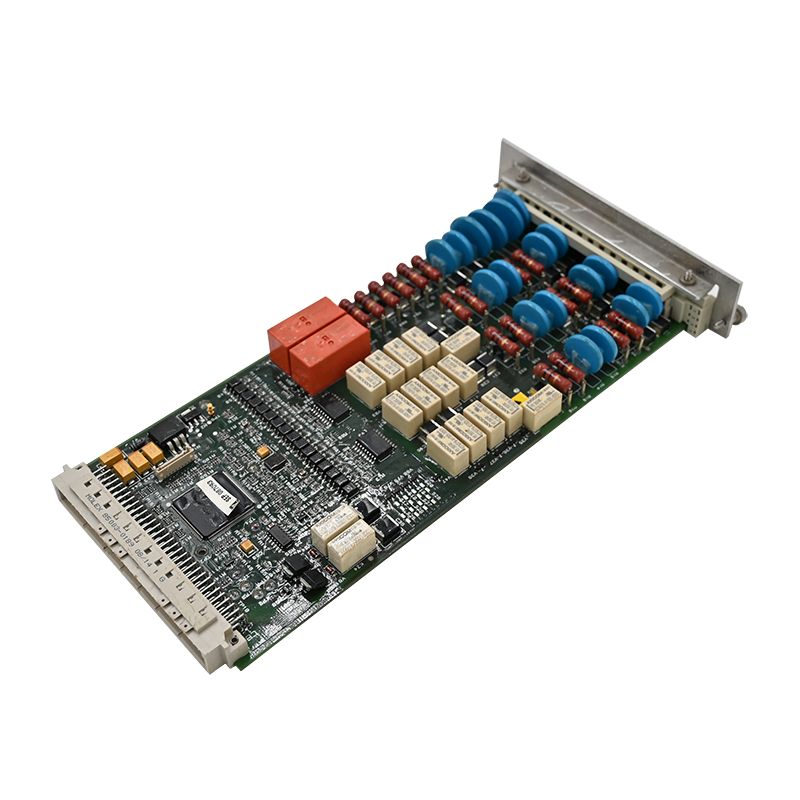

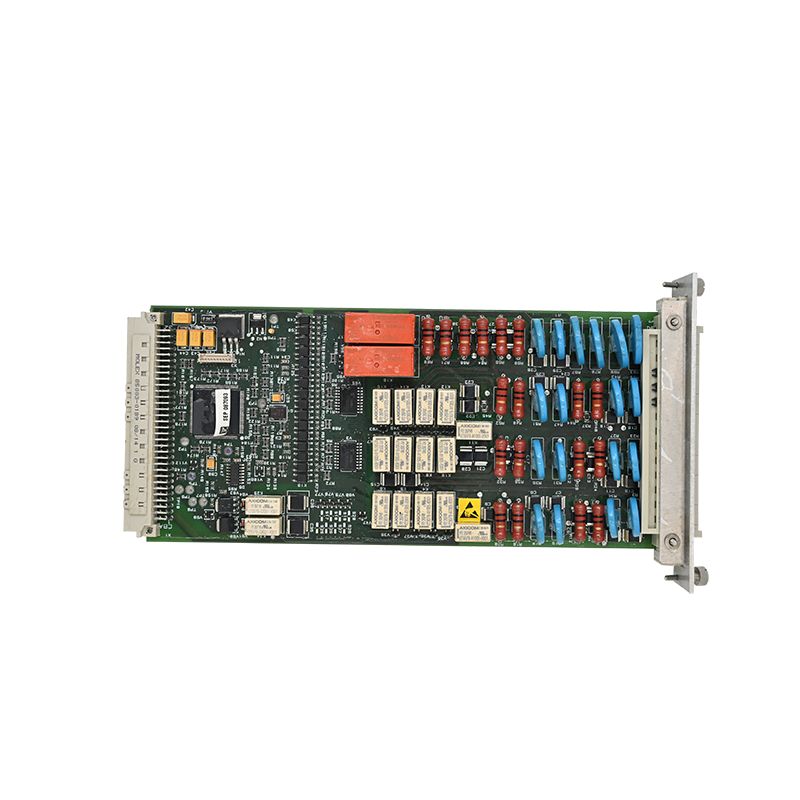

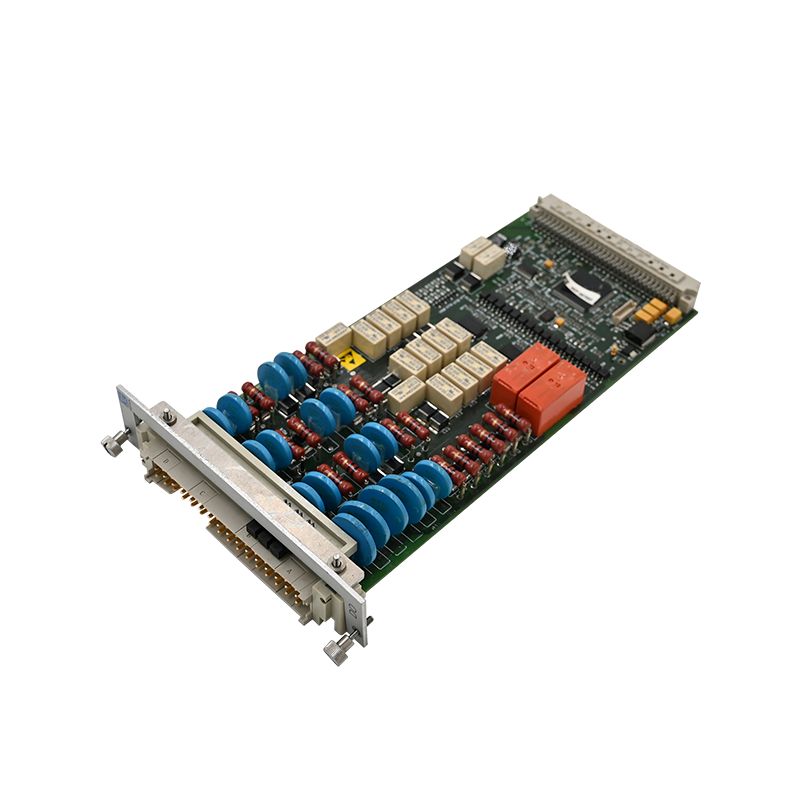

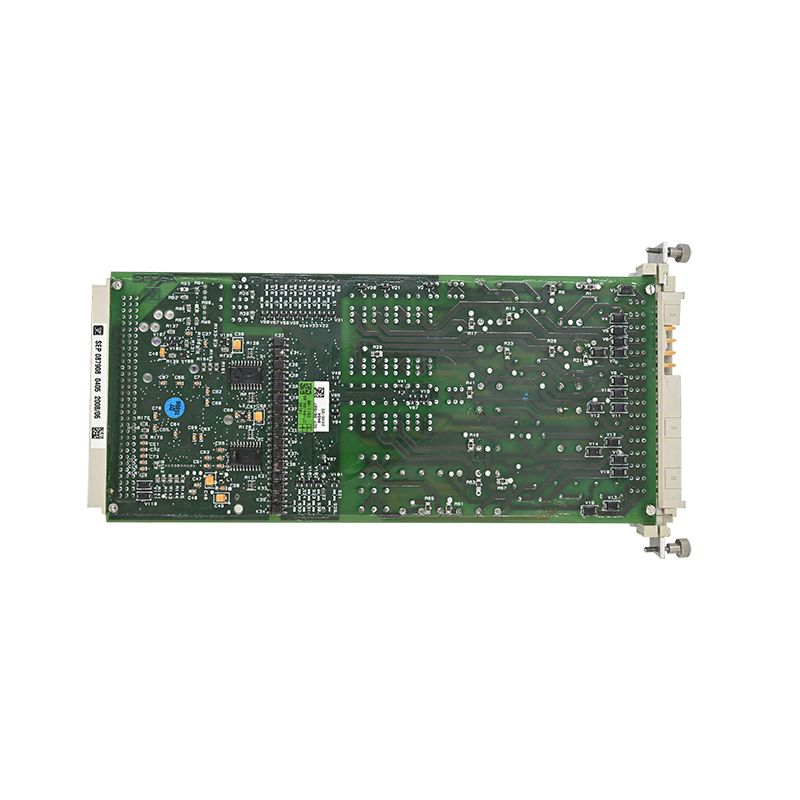

Izdelava digitalnega analizatorja PCBA

* Izdelano prazno tiskano vezje, komponente kupljene pri nas
* Izdelava PCB s popolnoma sestavljenimi deli
* 100 % delovanje preizkušeno v redu pred pošiljanjem
* Skladen z RoHS, proizvodni proces brez svinca
* Hitra dostava, z neodvisnim paketom ESD
* Storitev elektronske proizvodnje na enem mestu za načrtovanje PCB, postavitev PCB, proizvodnjo PCB, nabavo komponent, sestavljanje PCB SMT in DIP, programiranje IC, preizkus delovanja, pakiranje in dostavo

Unixplore PCB in zmogljivost sestavljanja PCB

Parameter	Zmogljivost
Plasti	1-40 plasti
Vrsta sklopa	Skoznja luknja (THT), površinska montaža (SMT), mešano (THT+SMT)
Najmanjša velikost komponente	0201(01005 metrika)
Največja velikost komponente	2,0 palca x 2,0 palca x 0,4 palca (50 mm x 50 mm x 10 mm)
Vrste paketov komponent	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP itd.
Najmanjši korak pad	0,5 mm (20 mil) za QFP, QFN, 0,8 mm (32 mil) za BGA
Najmanjša širina sledi	0,10 mm (4 mil)
Minimalna razdalja med sledovi	0,10 mm (4 mil)
Najmanjša velikost svedra	0,15 mm (6 mil)
Največja velikost plošče	18 x 24 palcev (457 mm x 610 mm)
Debelina plošče	0,0078 in (0,2 mm) do 0,236 in (6 mm)
Material plošče	CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminij, High Frequency, FPC, Rigid-Flex, Rogers itd.
Površinska obdelava	OSP, HASL, Flash Gold, ENIG, Gold Finger itd.
Vrsta spajkalne paste	Osvinčeno ali brez svinca
Debelina bakra	0,5 OZ – 5 OZ
Postopek sestavljanja	Reflow spajkanje, valovito spajkanje, ročno spajkanje
Inšpekcijske metode	Avtomatski optični pregled (AOI), rentgenski pregled, vizualni pregled
Testne metode v podjetju	Funkcionalni preizkus, preskus s sondo, preskus staranja, preskus pri visoki in nizki temperaturi
Čas obračanja	Vzorčenje: od 24 ur do 7 dni, množična serija: od 10 do 30 dni
Standardi za sestavljanje PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E razred ll

Storitev EMS Unixplore z dodano vrednostjo

● Storitev predprogramiranja IC z datoteko v formatu HEX, ELF in BIN.
● Naprava za testiranje funkcij digitalnega analizatorja PCBA, prilagojena glede na zahteve naročnika
● Storitev izdelave škatel, vključno s proizvodnjo kalupov in delov iz plastičnih in kovinskih ohišij
● Konformni premaz, vključno s selektivnim premazom z lakom, zalivanje z epoksi smolo
● Žični snop in kabelski sklop
● Sestavljanje končnega izdelka, vključno s škatlo, zaslonom, membranskim stikalom, označevanjem in pakiranjem škatle ali maloprodajne škatle po meri.
● Na zahtevo so na voljo različni testi tretjih oseb za PCBA
● Pomoč pri certificiranju izdelkov

Postopek izdelave PCBA
