Opis izdelka

Kako nastaja pametna svetilka PCBA?

Za izdelavo pametne svetilke PCBA (Sklop tiskane vezje) krmilnik, te splošne postopke boste morali upoštevati spodaj:

Električna zasnova:Začnite z oblikovanjem sheme vezja in postavitvijo za krmilnik pametnih svetilk. To bi moralo vključevati komponente, kot so mikrokontrolerji, senzorji, LED gonilniki, komunikacijski moduli (npr. Wi-Fi, Bluetooth), komponente za upravljanje električne energije in druge potrebne elemente.

Izdelava PCB:Ko je zasnova dokončana, ustvarite postavitev PCB s programsko opremo PCB Design. Po tem lahko oblikovalske datoteke pošljete v storitev izdelave PCB za izdelavo dejanskega PCB.

Nabava komponent:Nabavite vse potrebne elektronske komponente zanesljivih dobaviteljev. Za boljše delovanje in zanesljivost se prepričajte, da izberete kakovostne komponente.

SMT & THT SKLAD:Ko boste pripravljeni PCB in komponente, lahko nadaljujete s postopkom montaže. To vključuje spajkanje komponent na PCB po oblikovalski postavitvi. To lahko storite ročno ali prek avtomatiziranih montažnih strojev, kot sta SMT stroj ali stroj.

Programiranje čipov:Če vaš krmilnik pametnih svetilk vključuje mikrokontroler, boste morali programirati vdelano programsko opremo. To vključuje pisanje kode za nadzor funkcionalnosti pametne svetilke, kot so prilagajanje ravni svetlosti, barvne temperature in komunikacijski protokoli.

Funkcionalno testiranje:Po sestavljanju PCB izvedite temeljito testiranje, da zagotovite, da krmilnik pametne svetilke deluje, kot je bilo pričakovano. Preizkusite funkcionalnost vseh komponent, povezav in značilnosti krmilnika.

Oblikovanje in montaža ograjenega prostora:Po potrebi oblikujte ograjen prostor za krmilnik pametnih svetilk, da zaščitite PCB in komponente. Po načrtovalnih specifikacijah sestavite PCB v ohišje.

Nadzor kakovosti:Izvedite preverjanje kakovosti, da zagotovite, da krmilniki PCBA pametne svetilke izpolnjujejo standarde in specifikacije kakovosti.

Embalaža in distribucija:Ko krmilniki pametnih svetilk opravijo vse teste in preverjanje kakovosti, jih pravilno pakirajte za distribucijo kupcem ali trgovcem na drobno.

Upoštevajte, da izdelava krmilnika PCBA pametne svetilke vključuje tehnično znanje na področju elektronskega oblikovanja, sestavljanja, programiranja in nadzora kakovosti. Če teh procesov ne poznate, je morda koristno poiskati pomoč strokovnjakov ali podjetij, specializiranih za montažo PCB in proizvodnjo elektronike.

Unixplore ponuja storitev na enem mestu za vaš ključElektronska proizvodnjaprojekt. Prosto nas kontaktirajte za stavbo z montažo vezja, ponudbo lahko naredimo v 24 urah po tem, ko bomo prejeli vašGerber datotekainSeznam bom!

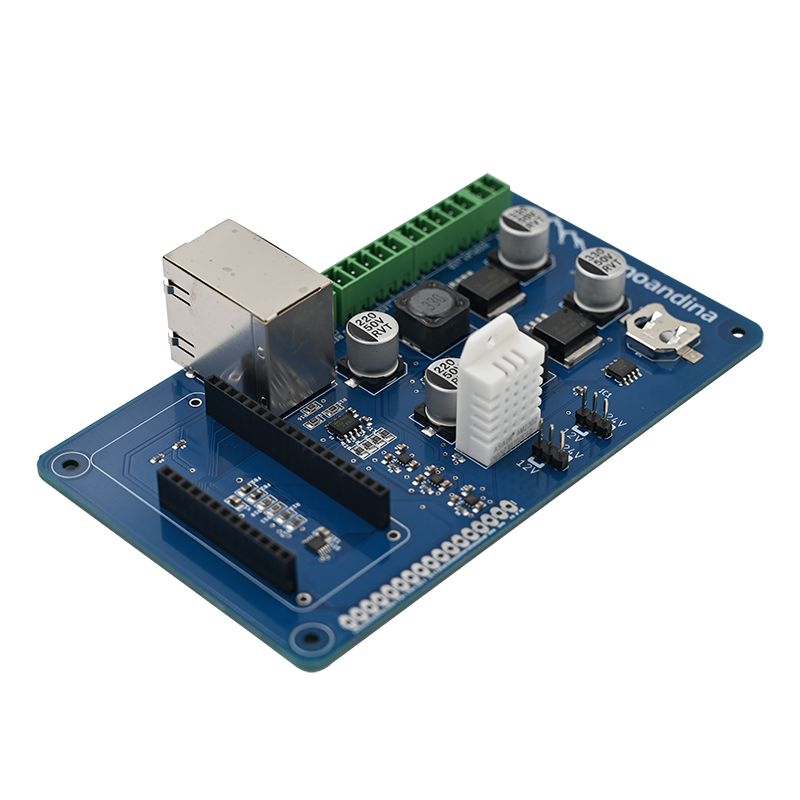

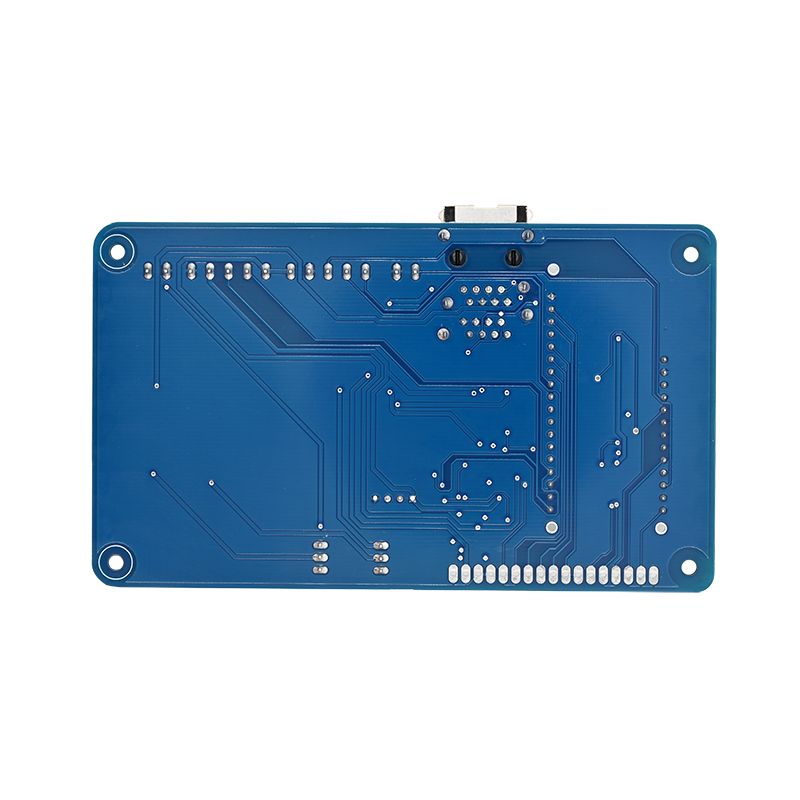

Pametna svetilka PCBA izdelava

* Gerber Datoteka in BOM seznam, ki ga dobavi odjemalec
* Izdelan prazen PCB, komponente, ki smo jih kupili mi
* Izdelava PCB z deli v celoti sestavljeni
* 100% testirano funkcijo v redu pred dostavo
* ROHS skladen, postopek izdelave brez svinca
* Hitra dostava z neodvisnim paketom ESD
* Eno zaustavitev elektronske proizvodne storitve za oblikovanje PCB, postavitev PCB, proizvodnja PCB, nabavo komponent, sklop PCB SMT in THT, programiranje IC, test funkcij, embalaža in dobava

Unixplore PCB in PCB Montaža

Parameter	Sposobnost
Plasti	1-40 slojev
Vrsta montaže	Skozi luknjo (THT), površinski pritrditev (SMT), mešano (THT+SMT)
Minimalna velikost komponent	0201 (01005 metrika)
Največja velikost komponent	2,0 v x 2,0 v x 0,4 in (50 mm x 50 mm x 10 mm)
Vrste paketov komponent	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP itd.
Minimalna ploščica	0,5 mm (20 mil) za QFP, qfn, 0,8 mm (32 mil) za BGA
Najmanjša širina sledi	0,10 mm (4 mil)
Minimalno dovoljenje za sled	0,10 mm (4 mil)
Minimalna velikost vrtanja	0,15 mm (6 mil)
Največja velikost plošče	18 v x 24 in (457 mm x 610 mm)
Debelina plošče	0,0078 in (0,2 mm) do 0,236 in (6 mm)
Desko gradivo	CEM-3, FR-2, FR-4, HIGH, HDI, ALUMINIJ, HIGH FREFTYENCE, FPC, TIGID-FLEX, ROGERS, ETC.
Površinski zaključek	OSP, hasl, Flash Gold, Enig, zlati prst itd.
Vrsta spalne paste	Svinčeno ali brez svinca
Debelina bakra	0,5oz - 5 oz
Proces montaže	Reflow spajkanje, spajkanje valov, ročno spajkanje
Metode inšpekcijskih pregledov	Avtomatizirani optični pregled (AOI), rentgen, vizualni pregled
Metode testiranja znotraj	Funkcionalni test, preizkus sonde, test staranja, visoka in nizka temperaturna test
Čas preobrata	Vzorčenje: 24 ur do 7 dni, masni tek: 10 - 30 dni
Standardi montaže PCB	ISO9001: 2015; ROHS, UL 94V0, IPC-610E razred LL

Elektronska proizvodna storitev z dodano vrednostjo Unixplore

● IC predprogramiranje storitev z datoteko v oblikiHex, ElfinBen.
● SMART LAMP PCBA Function Test Fixt, prilagojena v skladu s preskusnimi zahtevami odjemalca
● Service za gradnjo škatle, vključno s plastično in kovinsko kalupom in proizvodnjo dela
● Konformna prevleka, vključno s selektivnim lakom, epoksi smolo lončenja
● Žični pas in kabelski sklop
● Končni sklop izdelka, vključno s škatlo, zaslonom, membranskim stikalom, označevanjem in prilagojenimi škatlami za škatle ali maloprodajne škatle.
● Na zahtevo so na voljo različni testi tretjih oseb za PCBA
● Pomoč za certificiranje izdelkov

Postopek proizvodnje PCBA
