Kako proizvodnja krmilnikov temperature PCBA določa toplotno stabilnost v kritičnih aplikacijah?

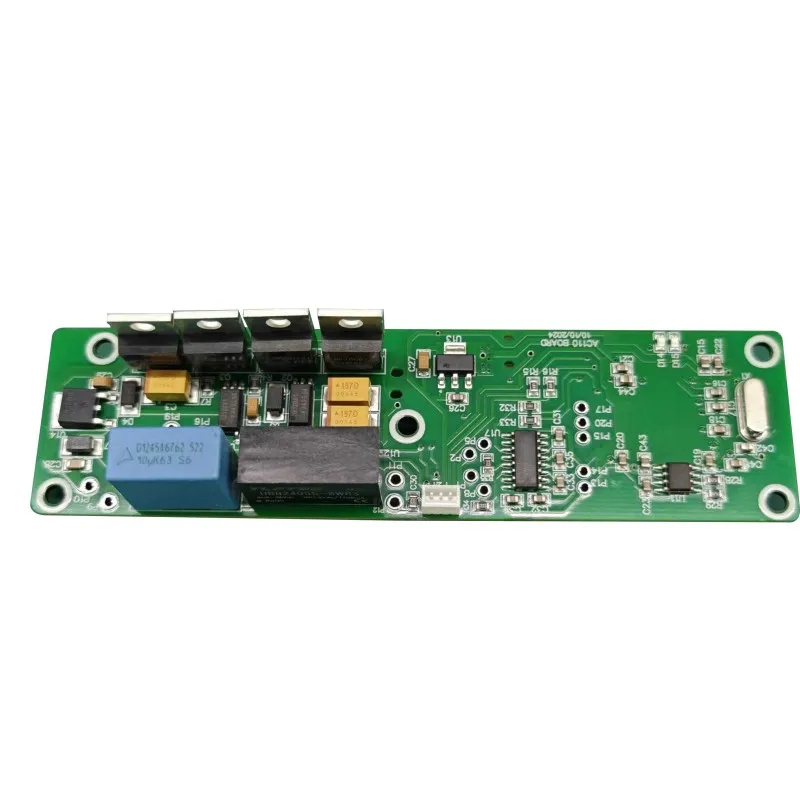

1. Zakaj je toplotna stabilnost rezultat proizvodnje

Regulator temperature se pogosto ocenjuje glede na natančnost nastavljene vrednosti na podatkovnem listu, vendar obnašanje na terenu urejajo fizične spremenljivke, ki so uvedene med sestavljanjem. Spajkalne praznine povečajo toplotno odpornost. Kontaminacija ustvarja poti puščanja, ki premikajo analogne odčitke. Distribucija bakra v bližini senzorja lahko samo ploščo spremeni v razpršilnik toplote. Vsak od teh pogojev je proizvodni podpis in ne težava s programsko opremo.

Razlika med krmilnikom, ki zadrži ±0,5 °C, in tistim, ki se zamakne za nekaj stopinj, je pogosto posledica discipline procesa. Študija natančnih toplotnih krmilnih plošč kaže, da morajo biti moči, ki prenašajo več amperov, dimenzionirane z dovolj bakra in morajo biti fizično ločene od povratne poti senzorja; v nasprotnem primeru lokalizirano segrevanje in padec IR pokvarita meritev, preden signal doseže ADC. Na enak način toplotni razbremenilni rezi, ozke sledi senzorja in premišljeni razmiki visokotokovnih komponent ustvarijo "toplotno pošteno" območje okoli senzorskega elementa, tako da se ta odziva na temperaturo sistema in ne na notranji toplotni tok plošče.

Zato frazaRegulator temperature PCBAopisuje več kot poseljeno tablo. Opisuje nadzorovan toplotni sistem, katerega merilna veriga, napajalna stopnja in zaščitno vezje so sooblikovani in soproizvedeni. Ko je postopek sestavljanja nestabilen, je krmilna zanka prisiljena kompenzirati fizični šum, ki ga ne vidi.

2. Senzorski vmesnik: Prva obrambna linija

2.1 Tip senzorja in posledice njegove proizvodnje

NTC termistorji, PT100/PT1000 RTD in termoelementi nalagajo različne omejitve na sprednji del PCB. Senzorji NTC zagotavljajo visoko občutljivost v ozkih pasovih, vendar zahtevajo linearizacijo, ker je njihova krivulja upor-temperatura eksponentna. RTD ponujajo bolj linearen odziv v širokih razponih, vendar je njihova signalna pot z nizkim uporom bolj občutljiva na upornost v sledovih in napetost, ki jo povzroči spajkanje. Termoelementi zagotavljajo najširši razpon, a najnižjo natančnost, pogosto v območju več stopinj, in so odvisni od kompenzacije hladnega spoja, ki mora biti električno stabilna.

Sprednji del senzorja ni le analogni vhod; to je merilno vozlišče z visoko impedanco, ki mora zavrniti skupni šum, hkrati pa ohraniti majhen diferencialni signal. Tipični komercialni krmilniki ponazarjajo širjenje: vhod NTC je lahko ocenjen na ±0,6 °C, kanal PT100 na ±0,7 °C in termoelement tipa J na ±3 °C. Te številke so specifikacije na ravni senzorja in ne jamstva na ravni sistema. Postopek sestavljanja ohrani to natančnost ali pa jo zmanjša zaradi slabe ozemljitve, toplotnih gradientov in neustreznega dostopa do kalibracije.

2.2 Izolacija postavitve in dostop do kalibracije

Sled senzorja, ki teče poleg gonilnika releja ali preklopnega vozlišča MOSFET, bo v meritev vključil hrup. Ozemljitvena ploskev, ki je prekinjena pod analognim sprednjim delom, bo prisilila povratne tokove skozi skupni baker, kar bo ustvarilo odmike, ki se spreminjajo glede na obremenitev. Med pregledom načrtovanja za proizvodnjo je treba te težave označiti, preden se orodje sprosti. Inženirski pregled mora oceniti toplotno sklopitev, postavitev komponent za izolacijo senzorja in celovitost napajalne/ozemljitvene ravnine za čisto analogno zaznavanje in stabilno preklapljanje PWM.

Kalibracija je končni most med senzorjem in fizičnim ohišjem. Noben senzor ni popolnoma usklajen z določenim tiskanim vezjem, ohišjem in sklopom. Enkratna kalibracija v nadzorovani toplotni komori uporabi korekcijski odmik, vendar mora biti plošča zasnovana s preskusnim dostopom in kavlji vdelane programske opreme, ki omogočajo ponovljivost te kalibracije. Če je PCBA sestavljen z nedosledno prostornino spajke ali kontaminacijo, se bo kalibracijski odmik spreminjal s starostjo in temperaturo, kar bo izničilo namen začetnega popravka.

3. Materiali PCB in bakrena arhitektura pod vročino

Regulatorji temperature pogosto delujejo v ohišjih, kjer se temperatura okolice dvigne precej nad sobno raven, stopnja moči pa doda svojo toploto. Podlaga mora ohranjati dimenzijsko stabilnost in dielektrično celovitost v tem območju. FR-4 je pogost, vendar so laminati z visoko Tg in aluminijasti substrati izbrani, ko toplotna obremenitev ali ciklični profil presega tisto, kar standard FR-4 lahko prenese brez merljivega premika.

Vzorec tkanja tkanine iz steklenih vlaken znotraj FR-4 lahko povzroči lokalizirane razlike v toplotni prevodnosti, kar povzroči učinke "toplotnega tkanja", ki premaknejo odčitek senzorja glede na to, kam je sled usmerjena. To je še posebej pomembno pri visokonatančnih krmilnikih, kjer je pomembno tudi odstopanje 0,1 °C. Bakrena arhitektura je enako pomembna. Dvoslojna plošča je morda primerna za preprost termostat, vendar krmilniki s sprednjimi konci z mešanim signalom in izhodi PWM koristijo 4- ali 6-slojne nabore z namenskimi ozemljitvenimi ravninami, ki mejijo na signalne plasti. Ta ureditev zagotavlja inherentno izolacijo med hrupnim močnostnim delom in občutljivim analognim delom, kar zmanjšuje potrebo po zunanjem filtriranju, ki lahko samo po sebi odtava.

Fizični nabor torej ni pasivno ozadje. Je del krmilne zanke. Plošča, ki neenakomerno porazdeli toploto, bo proizvedla signal senzorja, ki je električno natančen, a toplotno napačen.

4. Zanesljivost spajkalnega spoja v termičnih ciklih

Regulatorji temperature so izpostavljeni ponavljajočemu segrevanju in ohlajanju. Spajkalni spoji, ki povezujejo napajalne naprave, releje in konektorje senzorjev, morajo preživeti posledično termomehansko obremenitev. Prevladujoči mehanizem je neusklajenost CTE: silicij, baker, spajkanje in laminat se raztezajo z različnimi stopnjami in v mnogih ciklih se neusklajenost koncentrira na napetosti na spojni površini. Mikrorazpoke se začnejo na obrobju spoja in se širijo, dokler upor ne naraste ali se povezava odpre.

Ta način okvare je še posebej pomemben okoli MOSFET-jev, TRIAC-ov in relejnih terminalov, kjer so lokalna temperaturna odstopanja največja. Krmilnik, ki opravi funkcionalni preizkus pri sobni temperaturi, lahko še vedno odpove po nekaj sto ciklih, če je postopek spajkanja povzročil praznine, nezadostno omočenje ali prekomerno tvorbo intermetalidov. Odziv na montažo mora zato vključevati nadzorovane profile reflowa, preverjeno nanašanje paste in metode pregleda, ki lahko vidijo skrite spoje.

• Enotnost prelivanja:Delta T približno 10 °C med najbolj vročim in najhladnejšim spojem na plošči je praktičen cilj za številne profile brez svinca; širši razmiki pomenijo, da so nekateri sklepi premalo obdelani, drugi pa preveč obremenjeni.
• Nadzor praznine:Praznine pod termičnimi blazinicami povečajo odpornost med spojem in ploščo in ustvarijo lokalne vroče točke, ki pospešijo rast razpok.
• Inšpekcijski dostop:Rentgenski pregled je potreben za komponente BGA in komponente s spodnjim zaključkom; Samo AOI ne more potrditi skrite geometrije sklepov.
• Razbremenitev:Konektorji in težki deli skozi luknje morajo biti mehansko podprti, tako da se toplotna razteznost ohišja ne prenese neposredno na spajkalni file.

vsakRegulator temperature PCBAza katerega se pričakuje, da bo več let deloval v cikličnem okolju, mora biti zgrajen s postopkom spajkanja, ki je kvalificiran proti toplotnemu cikliranju, ne le glede na vizualna merila sprejemljivosti. IPC-A-610 razreda 2 ali razreda 3 zagotavlja osnovo za izdelavo, vendar je ciklično obnašanje spoja določeno s kombinacijo zlitine, profila in zasnove blazinice.

5. Preskusna pokritost, ki razkriva latentne toplotne napake

Funkcionalno testiranje pri sobni temperaturi je potrebno, vendar ne zadostuje za termični regulator. Plošča lahko prestane preskus v vezju in funkcionalni preizkus vezja in še vedno vsebuje latentno napako, ki se pojavi le pod temperaturnimi obremenitvami. Preskusna strategija bi morala stopnjevati raven stresa, tako da se okvare v zgodnji življenjski dobi sprožijo pred pošiljanjem.

Avtomatski optični pregled preveri prisotnost komponent in obliko spajkalnega kota. Preskus v tokokrogu potrdi vrednosti upora in kondenzatorja ter zazna kratke stike ali prekinitve. Preizkus funkcionalnega vezja simulira vhode senzorjev in potrdi izhode relejev ali SSR. Rentgenski pregled razkrije skrite praznine pri spajkah in kolaps BGA. Preverjanje vžganosti in okoljske obremenitve nato izpostavi sestav povišani temperaturi pod ciklično obremenitvijo, pogosto od 24 do 48 ur, da pride do odpovedi robnih spojev in okvar komponent. Okoljske komore razširijo to zmožnost od −40 °C do +125 °C in 0–95 % relativne vlažnosti, kar proizvajalcu omogoča povezavo med delovanjem mize in pogoji na terenu.

Preskusna kontaktna upornost vpenjala lahko prikrije tudi robni spoj. Če pogo zatiči nimajo doslednega stika, lahko preskus uspešno opravi plošča, ki bi odpovedala pod vplivom vibracij ali toplotnega raztezanja. Burn-in ni nadomestilo za stabilen proces. Je filter za posebna tveganja in je najučinkovitejši, ko profil napetosti odraža dejansko toplotno nalogo krmilnika. Splošno namakanje pri visoki temperaturi lahko porabi testno zmogljivost, ne da bi razkrilo slabosti, povezane s kolesarjenjem, ki so pomembne v aplikaciji za nadzor temperature.

6. Konformni premaz in okoljska izolacija

Vlaga in kontaminacija sta prikrita toplotna problema. Tanka plast adsorbirane vode na površini tiskanega vezja lahko ustvari poti puščanja med sledmi senzorjev in spremeni efektivni upor merilnega omrežja. Kemični ostanki fluksa ali rokovanja lahko postanejo prevodni, ko se vlaga poveča. V krmilniku, ki se opira na vhod senzorja z visoko impedanco, se te poti uhajanja pojavijo kot temperaturni odmik ali šum.

Konformna prevleka to obravnava tako, da tvori tanko polimerno plast, ki je v skladu s topologijo plošče in izolira vezje pred vlago, prahom in kemičnimi onesnaževalci. Akrilni premazi so ekonomični in jih je mogoče ponovno obdelati; poliuretan nudi boljšo odpornost na topila in obrabo; silikon zagotavlja najširše temperaturno območje in fleksibilnost. Prevleko je treba nanesti po temeljitem čiščenju, ker jo ionska kontaminacija z inkapsulacijo ujame na ploščo in lahko pospeši elektrokemično okvaro, namesto da bi jo preprečila.

Adhezija premaza je še ena spremenljivka; če je površinska energija zaradi ostankov prenizka, se lahko prevleka med toplotnim kroženjem razloji in tako odpre pot vlagi. Selektivni premaz je pogosto bolj priporočljiv za regulatorje temperature, ker bodo konektorji, releji in preskusne točke morda morali ostati brez premaza. Postopek je treba nadzorovati tako, da je debelina prevleke zadostna na izpostavljenih sledovih, vendar ne premošča vodnikov z majhnim nagibom ali moti funkcij toplotne olajšave.

7. Sledljivost kot orodje za nadzor toplotnega tveganja

Ko se krmilnik premika na terenu, je prvo vprašanje, ali je vedenje izolirano ali povezano s serijo. Brez sledljivosti na to vprašanje ni mogoče učinkovito odgovoriti. Sledljivost na ravni serije in enote povezuje vsako serijsko številko z datumskimi kodami komponent, zapisi o ponovnem polnjenju, rezultati testiranja in šaržo premazov. To omogoča proizvajalcu in stranki, da ugotovita, ali je pritožba glede zanašanja povezana s posebnim sklopom komponente, določeno linijo ali določenim okoljskim preizkusom.

Sledljivost v aRegulator temperature PCBAprogram ni administrativni strošek. To je mehanizem, ki napako na polju spremeni v omejen dogodek, ki ga je mogoče popraviti, namesto v odprto vprašanje zanesljivosti. Pooblaščena nabava je druga polovica sledljivosti. Komponente, kupljene prek franšiznih distributerjev, imajo dokumentirano poreklo. Komponente iz odprtih tržnih kanalov so lahko prenovljene, ponovno označene ali izven določenega časovnega kodnega okna. Pri regulatorju temperature lahko ponarejena ali zastarela komponenta vmesnika senzorja premakne celotno merilno verigo. Vizualna, električna in rentgenska validacija vhodnih komponent zagotavlja praktično oviro proti ponarejanju pred začetkom sestavljanja.

8. Od prototipa do količine: zrelost proizvodnje

Toplotna stabilnost mora preživeti prehod od inženirskih vzorcev do serijske proizvodnje. Postopek, ki deluje na petih ploščah, se lahko obnaša drugače na pet tisoč, če se spremeni nanašanje paste, nalaganje ponovnega polnjenja ali preskusni kontakt vpenjala. Proizvodni partner mora dokazati, da se v vsaki fazi ohranjajo enaki nadzorovani parametri.

• Inženirska verifikacijaMajhne zgradbe za validacijo zasnove in začetno toplotno nastavitev. Osredotočite se na preverjanje postavitve in dostop do kalibracije senzorja.
• Pilotna vožnjaKarakterizacija procesa in testiranje toplotne obremenitve. Spajkalni profil, pokritost prevleke in testne meje so fiksni.
• Majhna proizvodnjaSerije za vstop na trg. Sledljivost in disciplina vhodnih pregledov se izvajata v obsegu.
• Velikoserijska proizvodnjaStabilen izkoristek SMT, ponovljiv funkcionalni test in spremljanje zanesljivosti na ravni serije.

Na vsaki stopnji mora proizvajalec zagotoviti povratne informacije o načrtovanju za proizvodnjo, ki obravnavajo toplotno razbremenitev na močnostnih sledovih, razmik komponent in dostopnost preskusnih točk. Partner z disciplino IATF 16949 uporablja napredno načrtovanje kakovosti, analizo načina odpovedi in nadzor sprememb v programu termičnega krmilnika, tudi če je končni izdelek industrijski in ne avtomobilski. ISO 13485 dodaja sledljivost na ravni enote, validacijo procesov in dokumentacijo o obvladovanju tveganja za krmilnike medicinskega razreda. Ti okviri niso tržne oznake; določajo, ali je proizvodni proces sposoben vzdrževati toplotne specifikacije skozi čas.

Unixplore Electronicsuporablja ta večplastni pristop – DFM, ki upošteva senzorje, interni AOI, ICT, FCT, rentgenski žarki, vžig in okoljski pregled – za premostitev namenov načrtovanja in zanesljivosti količine. Dvostranski izkoristek prvega prehoda SMT nad 98,5 % je eden od kazalnikov, vendar je pomembnejši rezultat krmilnik, katerega toplotno obnašanje ostane znotraj specifikacije po ponavljajočih se ciklih in izpostavljenosti polju.
