Kako lahko napredne tehnologije testiranja zagotovijo kakovost izdelkov v tovarnah Alarm System PCBA?

V alarmnem sistemu PCB(Printed Circuit Board Assembly) proizvodnje, zagotavljanje kakovosti izdelkov je ključnega pomena. Napredne tehnologije testiranja igrajo ključno vlogo v tem procesu, saj izvajajo celovite preglede tiskanih vezij, da zagotovijo, da vsak izdelek izpolnjuje standarde oblikovanja in kakovosti. Ta članek bo raziskal, kako lahko napredne tehnologije testiranja izboljšajo kakovost izdelkov v tovarnah PCBA.

1. Avtomatiziran optični pregled (AOI)

Funkcija in uporaba

Avtomatiziran optični pregled (AOI) je tehnologija, ki uporablja kamere visoke ločljivosti za izvajanje vizualnih pregledov PCBA alarmnih sistemov. Sistemi AOI lahko hitro skenirajo tiskana vezja, da preverijo težave, kot so spajkalni spoji, postavitev komponent in manjkajoče komponente. S primerjavo dejanskih slik s standardnimi slikami lahko AOI takoj odkrije napake med proizvodnim procesom.

Prednosti

Prednosti tehnologije AOI so v visoki učinkovitosti in natančnosti. V primerjavi z ročnim pregledom lahko AOI hitreje in natančneje zazna celo majhne napake in ni dovzeten za utrujenost. To tovarnam omogoča, da zgodaj odkrijejo težave v proizvodni liniji, s čimer se zmanjša število okvarjenih izdelkov.

2. Rentgenski pregled (AXI)

Funkcija in uporaba

Tehnologija rentgenskega pregleda (AXI) se uporablja za pregledovanje kakovosti spajkalnih spojev znotraj PCBA, zlasti za napake, ki jih je težko zaznati s površine, kot so spajkalni spoji BGA (ball grid array). Sistem AXI uporablja rentgenske žarke za prodiranje v vezje in ustvarja slike notranje strukture za preverjanje kakovosti spajkalnega spoja in notranjih napak.

Prednosti

Glavna prednost tehnologije AXI je njena zmožnost zaznavanja notranjih napak pri spajkanju, kar lahko vpliva na dolgoročno zanesljivost vezja. Z uporabo AXI lahko proizvajalci PCBA zagotovijo, da kakovost spajkanja ustreza standardom, s čimer izboljšajo izkoristek in zanesljivost izdelka.

3. Funkcionalno testiranje

Funkcija in uporaba

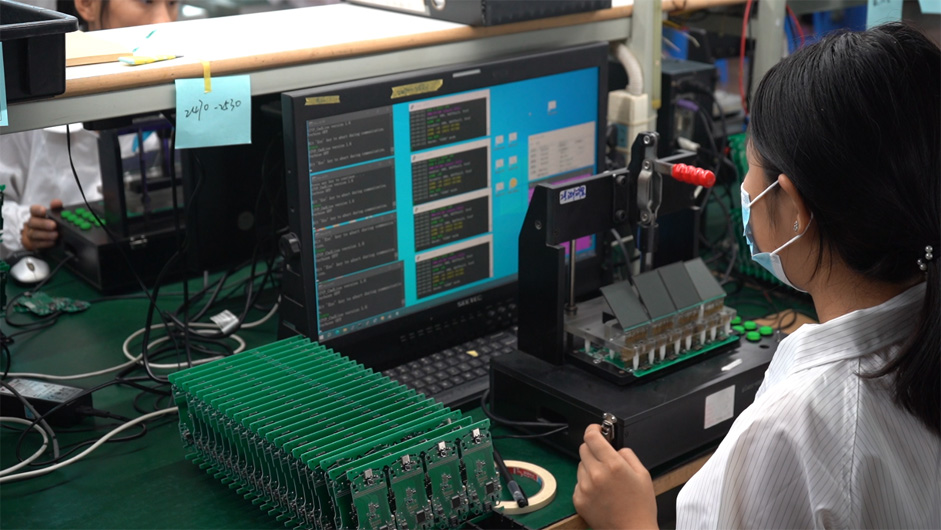

Funkcionalno testiranje je obsežen preizkus učinkovitosti alarmnega sistema PCBA, da se preveri, ali deluje v skladu s konstrukcijskimi specifikacijami. Testiranje običajno vključuje električno testiranje, testiranje signala in funkcionalno preverjanje. Funkcionalno testiranje je mogoče izvesti na različnih stopnjah proizvodne linije, vključno s testiranjem na ravni plošče in testiranjem celotne enote.

Prednosti

Funkcionalno testiranje omogoča proizvajalcem, da preverijo delovanje PCBA v realnih aplikacijah, s čimer zagotovijo pravilno delovanje vseh funkcij. To testiranje lahko odkrije napake pri oblikovanju ali težave pri proizvodnji, s čimer zagotovi, da funkcionalnost in zmogljivost izdelka izpolnjujeta zahteve kupca pred pošiljanjem. Obsežno funkcionalno testiranje pomaga znatno izboljšati izkoristek izdelka.

4. Okoljsko testiranje

Funkcije in aplikacije

Okoljsko testiranje simulira pogoje delovanja alarmnih sistemov PCBA v različnih okoljskih pogojih, vključno s temperaturo, vlažnostjo in vibracijami. Ti testi ocenjujejo stabilnost in zanesljivost PCBA v teh pogojih, kar zagotavlja njihovo pravilno delovanje v aplikacijah v resničnem svetu.

Prednosti

Okoljsko testiranje pomaga prepoznati morebitne težave z izdelkom v ekstremnih okoljih in s tem izboljša vzdržljivost in zanesljivost izdelka. Z izvajanjem okoljskih testiranj med proizvodnjo lahko tovarne zagotovijo izkoristek izdelkov v različnih delovnih pogojih, kar zmanjša stroške vračil in popravil.

5. Statistični procesni nadzor (SPC)

Funkcije in aplikacije

Statistična kontrola procesov (SPC) je tehnologija, ki uporablja statistične metode za spremljanje in analizo proizvodnih procesov. SPC spremlja proizvodne podatke v realnem času za prepoznavanje in nadzor variacij v proizvodnem procesu, kar zagotavlja dosledno kakovost izdelkov.

Prednosti

Prednost tehnologije SPC je v zmožnosti hitrega odkrivanja in odpravljanja nepravilnosti v proizvodnem procesu. Ta pristop ne le izboljša izkoristek izdelkov, ampak tudi optimizira proizvodne procese, zmanjša ostanke in predelave. Uporaba SPC pomaga ohranjati stabilnost in doslednost v proizvodnem procesu, s čimer izboljša splošno kakovost izdelka.

Zaključek

V alarmnem sistemu PCBproizvodnje, so napredne tehnologije testiranja ključnega pomena za zagotavljanje kakovosti izdelkov. Tehnologije, kot so avtomatizirani optični pregled (AOI), rentgenski pregled (AXI), funkcionalno testiranje, okoljsko testiranje in statistični nadzor procesov (SPC), omogočajo celovit pregled in preverjanje PCBA z različnih vidikov. Te napredne tehnologije testiranja omogočajo tovarnam PCBA, da takoj prepoznajo in razrešijo težave proizvodnega procesa, s čimer izboljšajo kakovost izdelkov in zagotovijo, da kakovost izdelkov ustreza zahtevam strank. Te tehnologije ne izboljšujejo le učinkovitosti proizvodnje, temveč tudi povečujejo konkurenčnost tovarn na trgu.
